24

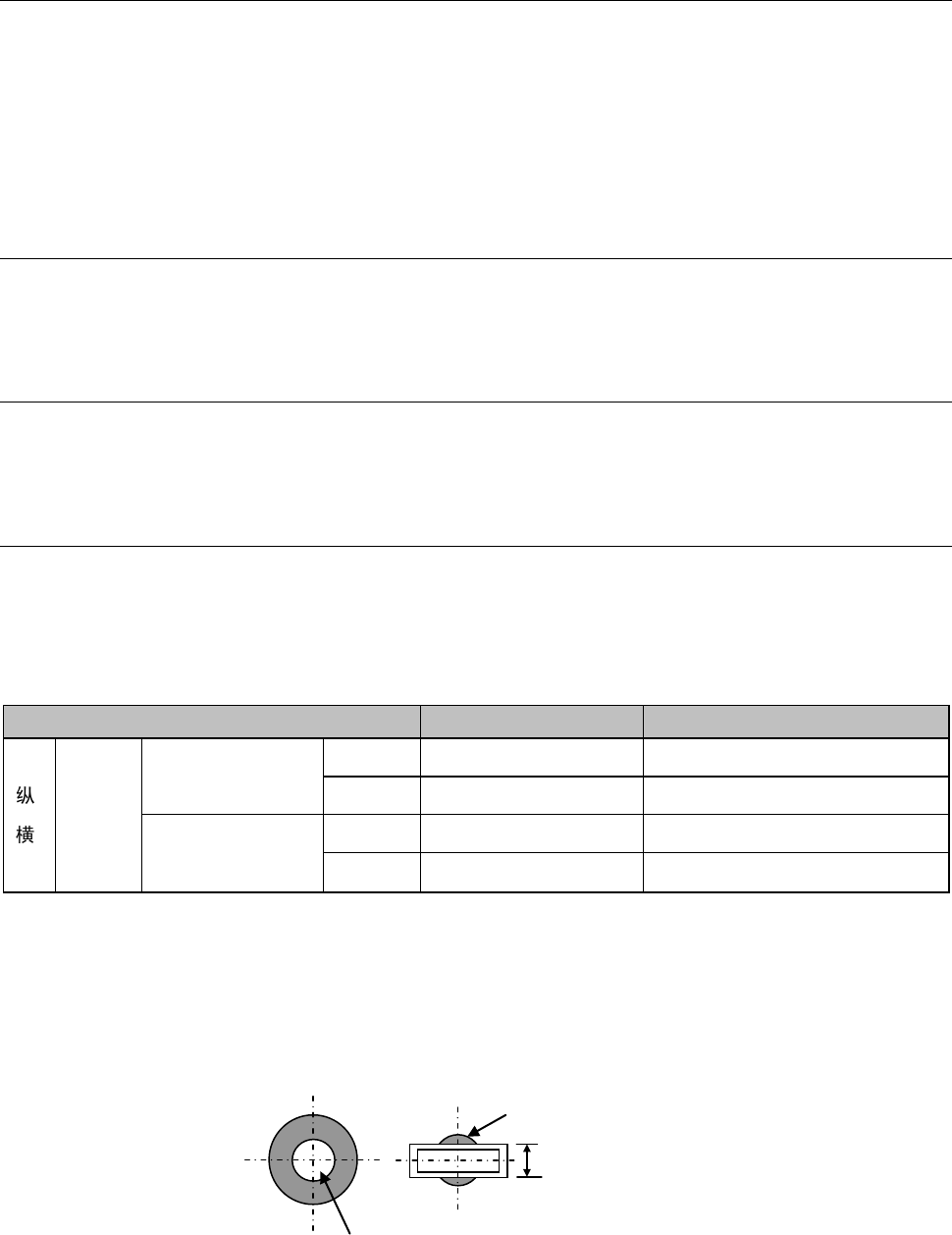

5-2-6. 负荷控制功能（出厂选项）
·负荷区 ：6*1 系列吸嘴：98～135g (1.0～1.32N) ·6*2 系列吸嘴：146～270g(1.43～2.65N)
·精 度 ：±7.5%（2N 以上）±0.15N(2N 以下)
·使用选购项的 6*1 系列、6*2 系列吸嘴，可以通过推入（补偿）量和弹簧压力简单地控制贴装负
荷。
·可在实际吸取·贴片动作的同一瞬间执行真空 ON、OFF，简易测量吸取·贴片时的负荷量。
·可显示负荷波形等概况。
5-2-7. 背面操作单元（出厂选项）
主机后侧带有液晶监视器、键盘、鼠标器的操作功能，前后侧作业效率相同。
(带有切换开关，切换前后侧操作)
5-2-8. 供料器位置指示器功能（FPI、出厂选项）
在生产过程中出现元件用完或者发生供料器错误时，用 LED 照明提示供料器的位置，利于操作人员
及时处理，缩短更换时间，提高效率。
5-2-9. 多吸嘴图像识别功能（MNVC 出厂选项）
此选项规格为使用 LNC60 贴片头吸取元件，进行 VCS 图像识别和贴装，也可用于共面性检查、
通用图像元件的识别。
使用 MNVC（Multi-Nozzle Vision Centering），可大幅度地提高小型图像定心元件多的基板的生产
效率。
适用元件尺寸
(单位:ｍｍ)
VCS
识别
用
IC
贴片头进行
用
LNC60
贴片头进行
注
1,2
×
VCS
统一
识别
标准 VCS
（视野 54mm）
反射
□3～□50 □3～□33.5
透射
□3～□50 □3～□6
选购项
高分辨率 VCS
（视野
27mm
）
反射
□3～□24 1.0×0.5～□20
透射
□3～□24 □3～□6
注 1:不能用 L 贴片头进行分段识别。
注 2:可用 L 贴片头识别的元件高度、引脚间距、球间距、球径，与 R 贴片头相同。
适用吸嘴
・标准吸嘴 : 500～508C 为适用吸嘴。#505、#506、#507、#508C 用 VCS 摄像时，请换用不发光的。
・特 别订货吸嘴: 用 VCS 摄像时吸附面应不发光。但是距离吸嘴中心 ±2.0mm 范围除外。
发光范围应Φ4mm 以下
应不发光
宽度应在 4mm 以下
25
5-2-10. 高分辨率摄像机（KE-2070MNVC，KE-2080/80R，出厂选项）
与可切换反射／透射识别、切换波长（红色·蓝色·绿色）的灯光单元组合，可识别标准摄像机无
法识别的细间距元件（引脚、球形）。
适用元件尺寸
（单位：mm）
VCS 统一识别
VCS分段识别(只限IC贴片头)
反射照明识别元件
透射照明识别元件
反射照明识别元件
MNVC:1.0×0.05～□20.0
IC
贴片头
:
□
3.0
～□
24.0
MNVC:□3.0～□6.0
IC
贴片头
:
□
3.0
～□
24.0
最大：24.0×72.0 (1×3分段时)
□
48.0 (2
×
2
分段时
)
引脚间距
元件高度
球间距
球径
0.2～2.54
·NC规格：0.08～12.0
·HC规格：0.08～20.0
·
EC
规格：
0.08
～
25.0
0.25～2.0
φ
0.10～
φ
0.63
照明装置
引脚元件反射照明
红色
LED
同轴照明、下方照明以及侧向照明
区域阵列元件侧向照明
蓝色
LED
球侧面照明。
透射照明
绿色
LED
外形透射照明。
※照明的光强度可以根据元件进行调整设置。
5-2-11. 吸取、贴片监视（出厂选项）
用安装在贴片头的超小型摄像机，可对生产中的吸取、贴片动作进行摄影，将图像传送到吸取、贴片
监视用计算机，以便确认拍摄的图像，分析不合格发生的原因。
还可通过比较贴片前后的图像，确认有无元件。
特点
① 元件吸取、贴片摄像功能
• 使用超小型摄像机，记录吸取元件及贴片元件时的图像。
• 每个吸嘴均可摄像。
• 是否进行摄像，可通过生产程序进行设置。
• 所取得的图像，可在吸取/贴片监视用的计算机上实时显示。
• 发生通信错误时，可在贴片机上显示错误。
• 通过用户目检确认取得最佳参数，发生不良产品时可缩短解析原因的时间。
② 不良品原因的解析工具
• 所记录的图像，由贴片机与吸取/贴片监视用计算机自动连接，执行数据库化。
出现不合格品时，通过查找数据库，解析原因十分便捷。
③ 安装助理
• 切换新的批量生产时，可以验证最佳吸取、贴片参数。
• 可将正常的元件贴片图像作为主图像保存在数据库中，把生产中的贴片状态图像与该主图像排列
显示。
④ 录像模式
• 可拍摄多张元件吸取时的图像，在吸取/贴片监视用计算机上连续显示。
• 可在「降低 Z 轴速度，增加可摄像数量模式」与「Z 轴速度为任意，反复吸取多个元件，变换摄
像图像排列显示的模式」中进行选择。
26
⑤ 判定有无元件
• 利用吸取/贴片监视系统的自动判定有无元件功能，防止贴片不良。
• 无需输入判定有无元件的参数。
对象元件尺寸
最小 ：0.4×0.2 (mm)
最大 ：5.0×5.0 (mm)
元件高度 ：2.0 (mm)
对象元件包装：带状供料器供给元件、托盘支架供给元件（仅限类型 1）
⑥ 数码缩放功能
• 已保存的图像，可进行缩放显示。
• 从 0402(mm)的极小元件起，默认摄像的图像均可放大显示。
⑦ 数据库管理
• 装载有简易查询功能，可缩短查询时间。
• 备有多种查询手段，查询数据库极为方便。
⑧ 基板条形码识别功能
• 通过使用条形码阅读器选购项，可将基板代码设置到摄像图像的数据库里。
吸取
/
贴片监视规格
KE-2070
KE-2080/80R
视野
12X7.5mm
10.3X7.3mm
焦点深度（基板上面）
±
2mm
摄像图象
每帧图象
约 200KB（位图画像(**.bmp）)、
约 50～120KB（压缩画像（**.png））
（单色）
每小时 约
18.5GB
(约 200KB×6 帧图象×15,400CPH)
(IPC9850)
每周
约
2.4TB
(
约
18.5GB
×
22
小时×
6
日
)
对应语言
英文、日文
发送对象区域
中国、日本、欧美、东南亚
・使用吸取·贴片监视，节拍最多会降低 3%。另外在吸取·贴片监视的设置中如果使用“元件
有无错误时暂停”功能时，节拍最多会降低 30%。
・机器主机对应的语言是中文时，吸取·贴片监视的应用程序以英语表述。
