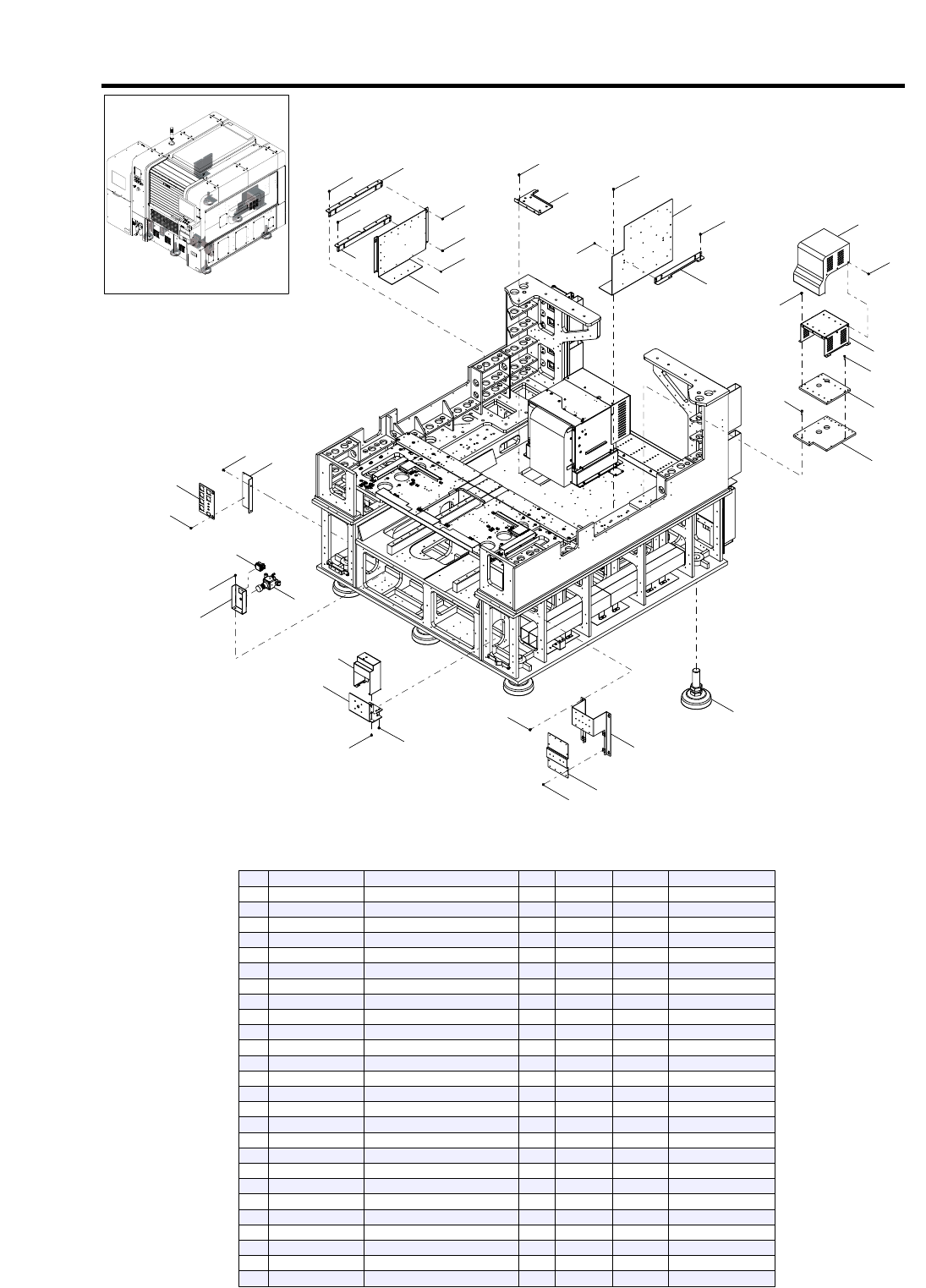

Base Assy
Base
KLG-1608
1-1
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
KLG-M1115-00
PLATE 15
1
2
KLG-M111E-00
DUCT 1E
1
3
KLG-M111F-00
BRACKET 1F
11
4
KLG-M111G-00
BRACKET 1G
6
5
KLG-M112T-00
COVER,EL
1
6
KLG-M112V-00
COVER,CONV. BOARD
1
7
KLG-M114M-00
SHEET 4M
1
8
KLG-M114N-00
SHEET 4N
1
9
KLG-M114P-00
COVER,CONTROLLER F
1
10
KLG-M1156-00
COVER,CONTROLLER R
1
11
KLG-M1157-00
BAR
2
12
KLG-M1160-00
BRACKET
1
13
KLG-M1162-00
PLATE,CLAMP 2
1
14
KLG-M1164-00
PLATE,CLAMP
1
15
KLG-M1166-00
COVER,BOTTOM
1
16
KLG-M116A-00
BRACKET 2
1
17
KLG-M1172-00
BRACKET 72
1
18
KLG-M1173-00
BRACKET,ACRYL
1
19
KLG-M1174-00
SHEET,ACRYL
1
20
KLG-M1175-00
COVER,P.SUPPLY
1
21
KLG-M11F1-00
BRACKET,GATE
1
22
KLG-M11F2-00
BASE,BRKT.
1
23
KLG-M11F3-00
COVER,BASE 1
1
24
90990-11J003
SCREW,PAN HEAD W/W
66
25
90990-28J074
WASHER, PLAIN
2
26
97602-03306
SCREW,PAN HEAD W/W
6
27
97602-05310
SCREW,PAN HEAD W/W
52
28
98902-06012
SCREW, BINDING HEAD
1
22
22
22
22
21
22
22
21
4
6
12
16
12
3
20
6
18
21
22
12
20
20
15
18
5
22
21
2
12
19
21
10
16
17
20
1
13
14
22
11
20
20
4
12
22
17
17
23
20
4
21
20
12
7
22
19
20
9
2
17
17
22
22
22
22
21
22
22
21
4
6
12
16
12
3
20
6
18
21
22
12
20
20
15
18
5
22
21
2
12
19
21
10
16
17
20
1
13
14
22
11
20
20
4
12
22
17
17
23
20
4
21
20
12
7
22
19
20
9
2
17
17
Wafer Base Assy
Base
KLG-1608
1-2
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
KLG-M1120-00
TOP PLATE 1
1
2
KLG-M1121-00
SPACER PLATE R1
1
3
KLG-M1122-00
SPACER PLATE L1
1
4
KLG-M1123-00
CHANNEL 1
4
5
KLG-M1124-00
RIB 1
2
6
KLG-M1126-00
WASHER,TAPER
8
7
KLG-M112D-00
COVER,HARNESS
1
8
KLG-M112E-00
COVER,HARNESS R-1
1
9
KLG-M112F-00
COVER,HARNESS R-2
1
10
KLG-M112G-00
COVER,HARNESS L-1
1
11
KLG-M112H-00
COVER,HARNESS L-2
1
12
KJX-M2618-00
BOLT 12X40
16
13
KLG-M1130-00
TOP PLATE 2
1
14
KLG-M1131-00
SPACER PLATE R2
1
15
KLG-M1132-00
SPACER PLATE L2
1
16
KLG-M1133-00
STAND
2
17
91312-04008
BOLT,HEX.SOCKET HEAD
21
18
91312-06016
BOLT,HEX.SOCKET HEAD
20
19
91312-08020
BOLT,HEX.SOCKET HEAD
4
20
91312-08025
BOLT,HEX.SOCKET HEAD
56
21
92907-12600
WASHER, PLAIN
16
22
99480-06012
PIN, PARALLEL
21
23
99480-06030
PIN, PARALLEL
2
9
13
23
23
22
19
10
10
22
26
22
11
22
12
5
6
23
23
17
23
16
15
14
22
22
22
25
24
7
21
8
3
18
20
22
22
1
23
9
13
23
23
22
19
10
10
22
26
22
11
22
12
5
6
23
23
17
23
16
15
14
22
22
22
25
24
7
21
8
3
18
20
22
22
1
23
Sub Assy
Base
KLG-1608
1-3
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
KLG-M111K-00
COVER 1K
1
2
KLG-M111L-00
COVER 1L
1
3
KLG-M111M-00
PLATE 1M
1
4
KLG-M111N-00
PLATE 1N
1
5
KLG-M1163-00
PLATE,INTERFACE 2
1
6
KLG-M1167-00
BRKT.,INTERFACE 2
1
7
KLG-M11G0-01
BRKT.,MAIN SWITCH
1
8
KLG-M11G1-01
BOX,MAIN SWITCH
1
9
KLG-M111V-00
PLATE 1V
1
10
KLG-M111W-00
PLATE 1W
2
11
KLG-M111T-00
PLATE 1T
1
12
KLG-M111U-00
PLATE 1U
1
13
KLG-M1155-00
BRACKET,NOISE FILTER
1
14
KLG-M1154-00
BRACKET,STAND W
1
15
KKX-M8596-00
PRESSURE GAUGE
1
16
KLF-M8513-01
PRECISION REGULATOR
1
17
KLG-M1111-01
PLATE 11
1
18
KLG-M1165-01
PLATE 65
1
19
KLW-M1180-00
LEVELING BOLT ASSY.
6
20
91312-05018
BOLT,HEX.SOCKET HEAD
4
21
91312-06020
BOLT,HEX.SOCKET HEAD
4
22
97602-05310
SCREW,PAN HEAD W/W
23
23
90990-11J003
SCREW,PAN HEAD W/W
48
24
90990-12J001
SCREW, BIN. HEAD W/W
4
25
90990-12J004
SCREW, BIN. HEAD W/W
4
26
90563-03J050
SPACER BOLT
11
