5 Underhåll/service Skötselinstruktion SIPLACE 80S-20/F4/F4-6 5.1 Översikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 5 - 4 5.1.2 Placeringsautomat SIPLACE 80F 4 Bild 5.1.2 SIPLACE 80F 4 : Till väntande maskind…
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 5 Underhåll/service
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 5.1 Översikt
5 - 3
5.1 Översikt
5.1.1 Placeringsautomat SIPLACE 80S-20
Bild 5.1.1 SIPLACE 80S-20: till väntande maskindelar
Text
1 12-dys revolverhuvud, portal 1 8 Styrinstöt, filtermatta
2 12-dys revolverhuvud, portal 2 9 Utbytbara komponentbord
3 X-axlarna, portal 1 och 2 10 Tombandskärapparaterna
4 Y-axlarna, portal 1 och 2 11 Kretskorttransportör
5 Skyddskåpor med föringskenor 12 Utskottsbox
6 Tryckluftenhet 13 Streckkodsskenorna
7 Servoinstöt, filtermatta 14 Styrinstöt kk-handtering
5 Underhåll/service Skötselinstruktion SIPLACE 80S-20/F4/F4-6
5.1 Översikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
5 - 4

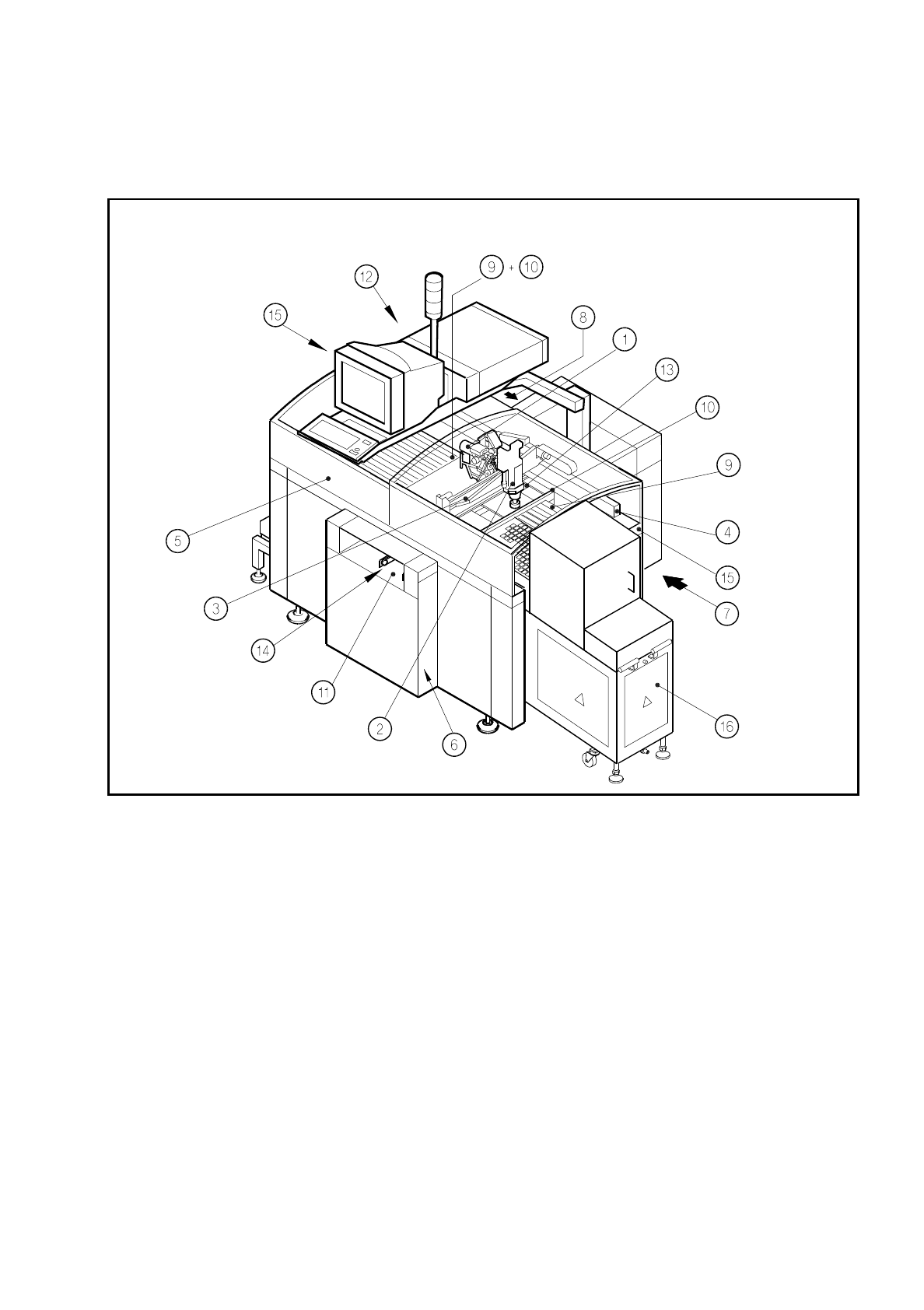

5.1.2 Placeringsautomat SIPLACE 80F
4
Bild 5.1.2 SIPLACE 80F
4
: Till väntande maskindelar
Text
1 12-dys revolverhuvud, portal 1 10 Tombandskärapparaterna
2 IC-huvud 11 Kretskorttransportör
3 X-axel, portal 1 12 Utskottsbox för revolverhuvud
4 Y-axel, portal 1 13 Utskottsbox för IC-huvud, ko-vision-
5 Skyddskåporna med föringskenor kamera, koplanaritets-lasermodul och
6 Tryckluftenhet pipettväxlare
7 Servoinstöt, filtermatta 14 Styrinstöt kk-hantering
8 Styrinstöt, filtermatta 15 Streckkodskenorna
9 Utbytbara komponentbord 16 Våffelpacksväxlare
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 5 Underhåll/service
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 5.1 Översikt
5 - 5
5.1.3 Placeringsautomat SIPLACE 80F
4
-6
Bild 5.1.3 SIPLACE 80F
4
-6: Till väntande maskindelar
Text
1 6-dys revolverhuvud, portal 1 10 Tombandskärapparaterna
2 IC-huvud 11 Kretskorttransportör
3 X-axel, portal 1 12 Utskottsbox för revolverhuvud
4 Y-axel, portal 1 13 Utskottsbox för IC-huvud, komp-vision-
5 Skyddskåporna med föringsskenorna kamera, koplanaritets-lasermodul och
6 Tryckluftenhet pipettväxlare
7 Servoinstöt, filtermatta 14 Styrinstöt kk-hantering
8 Styrinstöt, filtermatta 15 Streckkodskenor
9 Utbytbara komponentbord 16 Våffelpacksväxlare
