Skötselinstruktion SIPLACE 80S-20/F4/F4-6 2 Inledning och grundbegrepp Utgåva 07/97 CE SWE fr. o.m. programversion SR.403.xx 2.1 Visningar och driftselement vid automaten 2 - 9 2.1.6 Strömbrytare på automaten Bild 2.1 .5…

2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6

2.1 Visningar och driftselement vid automaten Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx

2 - 8

2.1.5 Streckkodsläsare (extrautrustning)

Streckkodsläsaren är en snabb och pålitlig hjälp under produktionsprocessen för att läsa av komponent-

streckkoder från komponentspolar och spårstreckkoder från streckkodslisten på automaten. Genomförd inläs-

ning av varje datasats kvitteras med en akustisk signal.

Bild 2.1.4 Streckkodsläsare

- Text till Bild 2.1.4

1) Streckkodsläsare

Skötselinstruktion SIPLACE 80S-20/F4/F4-6 2 Inledning och grundbegrepp

Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 2.1 Visningar och driftselement vid automaten

2 - 9

2.1.6 Strömbrytare på automaten

Bild 2.1.5 visar läget för huvudströmbrytare, strömbrytare för kåpan, knappar för START och STOPP, NÖD-

STOPP-knapp, och nyckelströmbrytare på automaten:

VARNING

∆

Nyckelströmbrytaren får endast låsas upp av kvalificerad personal för service- och underhållsarbeten.

Nyckeln skall skyddas mot obehörig användning. I annat fall kan svåra personskador eller skador på automa-

ten bli följden.

Bild 2.1.5 Strömbrytarnas läge på automaten

- Text till Bild 2.1.5

1) Nyckelströmbrytare 2) Komponenträknare

3) START och STOPP-knappar 4) NÖDSTOPP-knapp

5) Skyddsbrytare, vänster 6) Huvudbrytare

7) Skyddsbrytare täckkåpa inmatningsband 8) Skyddsbrytare, höger

9) Skyddsbrytare täckkåpa utmatningsband 10) Transportriktning

2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6

2.1 Visningar och driftselement vid automaten Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx

2 - 10

2.1.7 Huvudfelindikering

För varje portal finns en huvudfelindikeringslampa. Den undre lampan indikerar fel på portal 1 och den övre

lampan indikerar fel på portal 2.

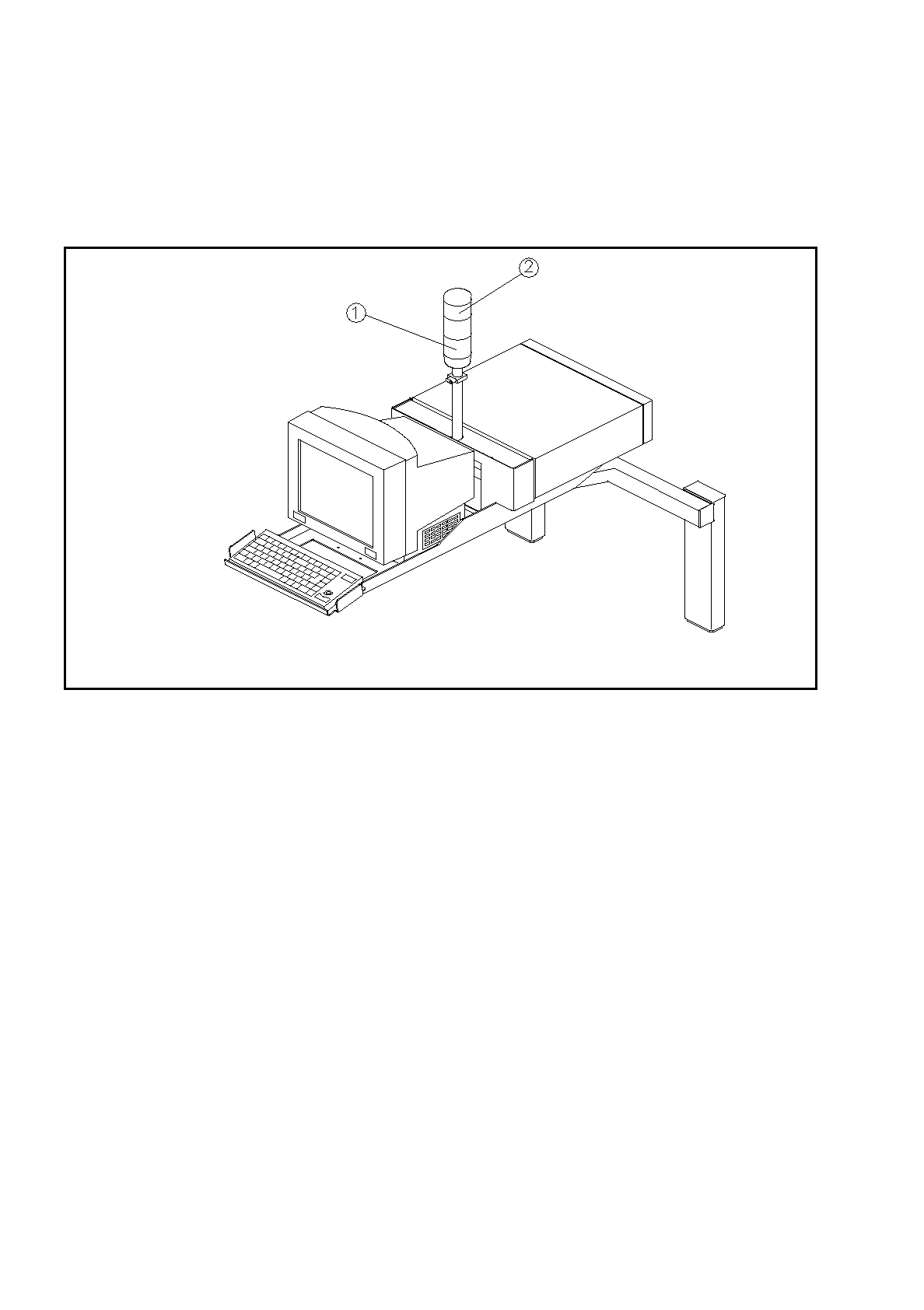

Bild 2.1.6 Huvudfelindikering

- Text till Bild 2.1.6

1) Huvudfelindikering portal 1 (avställningsplats 3/4) 2) Huvudfelindikering portal 2 (avställningsplats 1/2)

2.1.7.1 Funktionsbeskrivning

Huvudfelindikeringen blinkar

I respektive portal är en eller flera spår tomma. Automaten fortsätter att använda resterande komponenter.

Huvudfelindikeringen lyser konstant

Ett fel har uppstått vid respektive portal. Automaten har stannat.

Båda huvudfelindikeringarna lyser konstant

Ett fel har uppstått i hela automaten. Automaten har stannat.
