Skötselinstruktion SIPLACE 80S-20/F4/F4-6 0 Inledning Utgåva 07/97 CE SWE fr. o.m. programvers ion SR.403.xx 0.4 Maskinöversikt 0 - 27 0.4.7 Översikt IC-huvud Bild 0.4.7 Översikt IC-huvud - Te xt till Bild 0.4. 7 1) D ub…
0 Inledning Skötselinstruktion SIPLACE 80S-20/F4/F4-6
0.4 Maskinöversikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
0 - 26
0.4.6 Översikt 6-dys-revolverhuvud
Bild 0.4.6 Översikt 6-dys-revolverhuvud
- Text till Bild 0.4.6
1) Platta för komponentkamera 2) Dubbrör (1 till 6)
3) Inställningsenhet för avskjutningsposition 4) Stjärndrivning
5) Mellanfördelare Y10 6) Z-axeldrivning
7)Komponentkamera
1
2
3
4
5
6
7
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 0.4 Maskinöversikt
0 - 27
0.4.7 Översikt IC-huvud
Bild 0.4.7 Översikt IC-huvud
- Text till Bild 0.4.7
1) Dubbrör 2) Vakuummunstycke
3) Pipett 4) Komponentkamerasystem
1
2
3
4
0 Inledning Skötselinstruktion SIPLACE 80S-20/F4/F4-6
0.4 Maskinöversikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
0 - 28

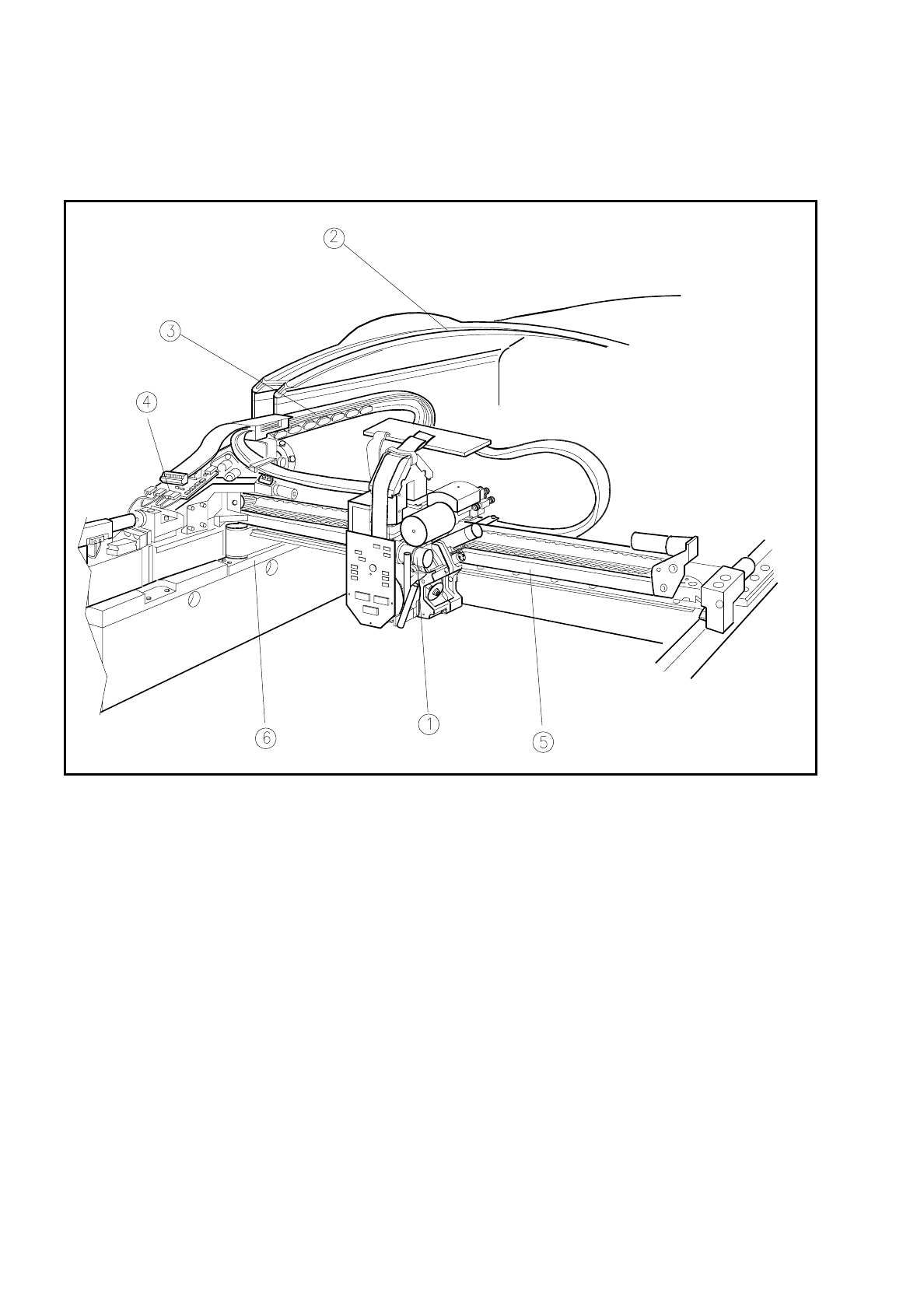

0.4.8 Översikt portal
Bild 0.4.8 Översikt portal
- Text till Bild 0.4.8
1) Revolverhuvud 2) Skyddskåpor
3) Släpkabel 4) Flyttkort portalaxlar
5) X-axel 6) Y-axel
