2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S- 20/F4/F4-6 2.1 Visningar och driftselement vid aut omaten Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 2 - 8 2.1.5 Streckkodsläsare (ext rautrustning) …

Skötselinstruktion SIPLACE 80S-20/F4/F4-6 2 Inledning och grundbegrepp

Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 2.1 Visningar och driftselement vid automaten

2 - 7

2.1.4 Stationsdator

Stationsdatorn till SIPLACE 80S20/F4 är en IBM-kompatibel PC. Hårdvaran är en mindre desktopmodell.

Bild 2.1.3 Desktop dator

- Text till Bild 2.1.3

1) 3,5" diskettstation 2) CD-ROM-station

2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6

2.1 Visningar och driftselement vid automaten Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx

2 - 8

2.1.5 Streckkodsläsare (extrautrustning)

Streckkodsläsaren är en snabb och pålitlig hjälp under produktionsprocessen för att läsa av komponent-

streckkoder från komponentspolar och spårstreckkoder från streckkodslisten på automaten. Genomförd inläs-

ning av varje datasats kvitteras med en akustisk signal.

Bild 2.1.4 Streckkodsläsare

- Text till Bild 2.1.4

1) Streckkodsläsare

Skötselinstruktion SIPLACE 80S-20/F4/F4-6 2 Inledning och grundbegrepp

Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 2.1 Visningar och driftselement vid automaten

2 - 9

2.1.6 Strömbrytare på automaten

Bild 2.1.5 visar läget för huvudströmbrytare, strömbrytare för kåpan, knappar för START och STOPP, NÖD-

STOPP-knapp, och nyckelströmbrytare på automaten:

VARNING

∆

Nyckelströmbrytaren får endast låsas upp av kvalificerad personal för service- och underhållsarbeten.

Nyckeln skall skyddas mot obehörig användning. I annat fall kan svåra personskador eller skador på automa-

ten bli följden.

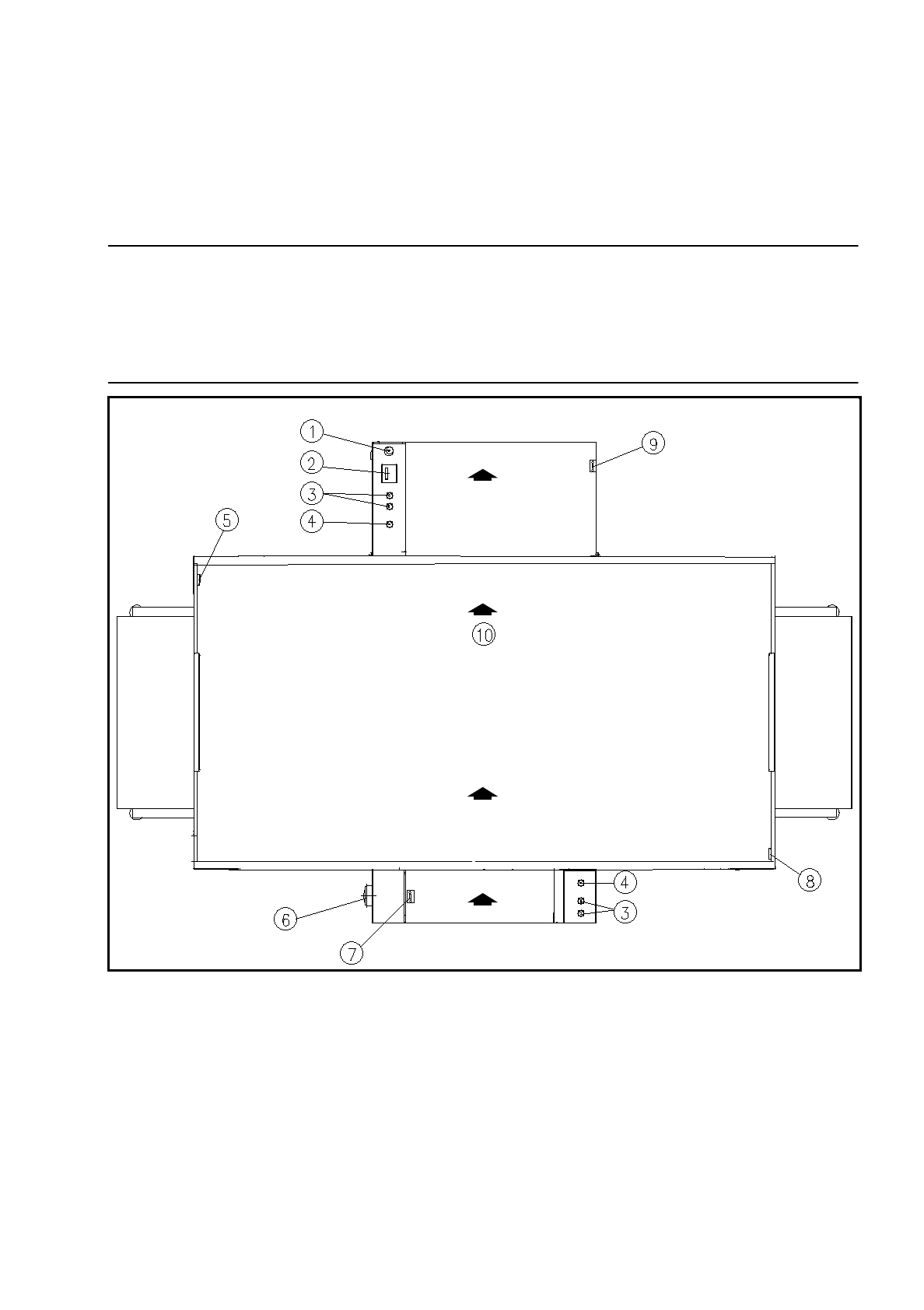

Bild 2.1.5 Strömbrytarnas läge på automaten

- Text till Bild 2.1.5

1) Nyckelströmbrytare 2) Komponenträknare

3) START och STOPP-knappar 4) NÖDSTOPP-knapp

5) Skyddsbrytare, vänster 6) Huvudbrytare

7) Skyddsbrytare täckkåpa inmatningsband 8) Skyddsbrytare, höger

9) Skyddsbrytare täckkåpa utmatningsband 10) Transportriktning
