Skötselinstruktion SIPLACE 80S-20/F4/F4-6 2 Inledning och grundbegrepp
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 2.2 Grunder och struktur av operatörsyta
2 - 11
2.2 Grunder och struktur av operatörsyta
Användarstyrningen och framställningen av driftsmenyerna för SIPLACE 80S20/F4 realiseras genom MS-
Windows, och baseras på MS-Windows standard.
2.2.1 Att arbeta med markörkula respektive touch-screen
Markörkulan med musknappen är placerad på tangentbordet (se Bild 2.1.2).
Med markörkulan respektive fingret flyttas markören över bildskärmen till menyer, menyrubriker, ikoner (funk-
tionsväljare) eller aktiveringsrutor, vilka kan väljas respektive utföras med den vänstra musknappen. Dessa
funktioner kan även väljas och utföras med hjälp av fingret direkt på bildskärmen (touch-screen). Denna
åtgärd kallas i efterföljande kapitel för “klicka”.
2.2.2 Indelning av bildskärmen
Bild 2.2.1 Indelning av bildskärmen
- Text till Bild 2.2.1
1) Menyrad 2) Titelfält
3) Arbetsfönster 4) Maskinstatus
5) Statusfält 6) Symbolfält
7) Statusrad
1
2
3
4
5
6
7
2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6
2.2 Grunder och struktur av operatörsyta Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
2 - 12
2.2.2.1 Titelfält
På titelfältet kan maskintypen och den aktuella skärmframställningen utläsas.
2.2.2.2 Menyrad
Menyraden innehåller de olika menyerna i vilka undermenyer kan öppnas och funktioner kan utföras.
Bild 2.2.2 Exempel på menyrad
- Text till Bild 2.2.2
1) Meny 2) Menyrad
3) Undermeny 4) Funktionstangenthänvisning
5) Med funktionstangenterna F1 till max. F12
Menyerna och funktionerna i menyraden kan väljas och utföras, antingen genom användning av markörkulan,
fingerberöring på skärmen eller genom funktionstangenterna F1 till F12.
Med tangentkombinationen Shift + F1 öppnas hjälpmenyn.
Programfunktionerna i menyn “Visa” (“View”) kan även utföras genom att motsvarande ikon på symbolfältet
väljs.
1
2
3
4
5
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 2 Inledning och grundbegrepp
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 2.2 Grunder och struktur av operatörsyta
2 - 13
2.2.2.3 Arbetsfönster
I arbetsfönstret kan operatören se, alltefter vilken meny eller vilket objekt som valts, aktiviteter eller indikatio-
ner.

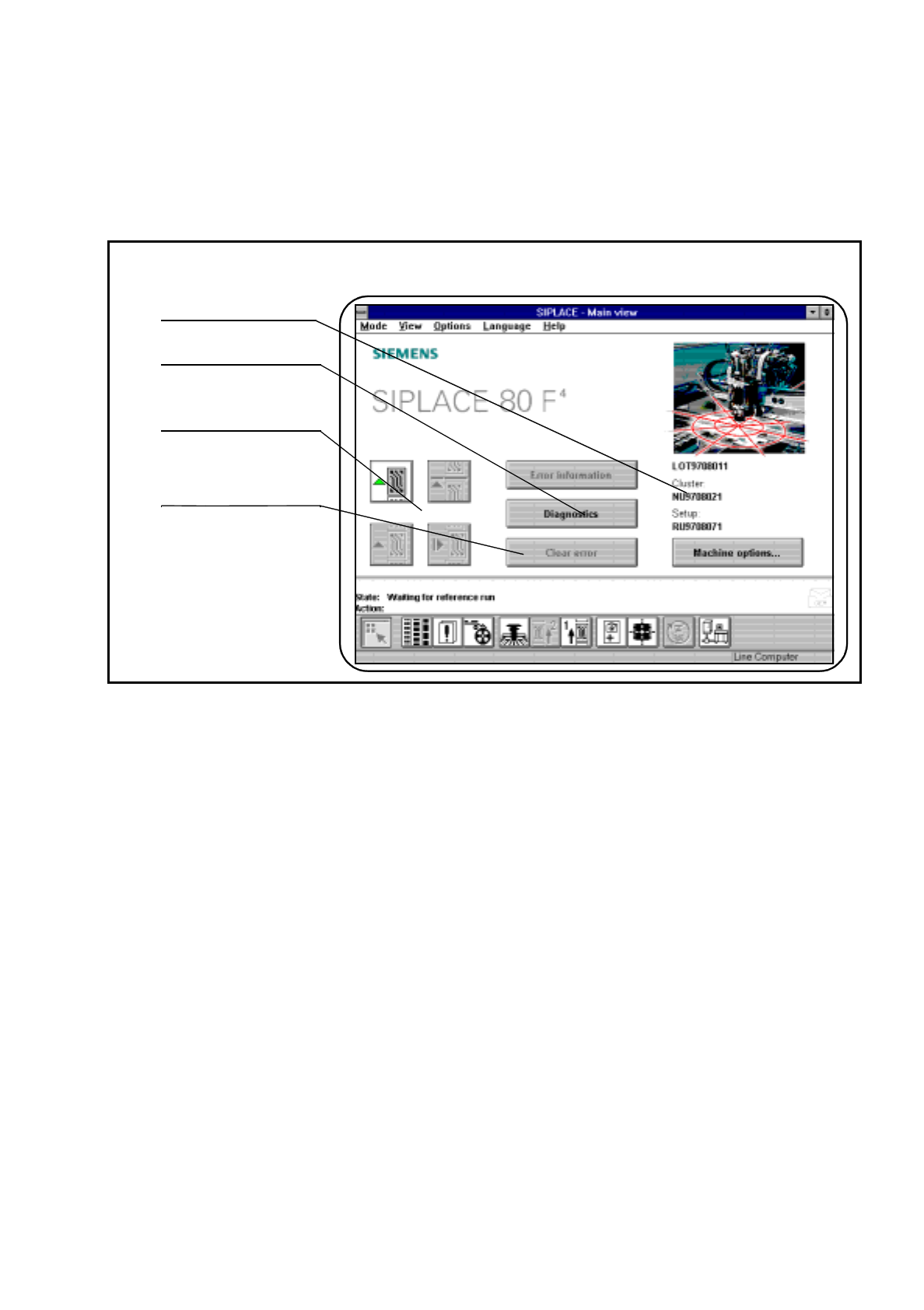

Bild 2.2.3 Exempel på arbetsfält
- Text till Bild 2.2.3
1) Uppgift (lot), användnings- och utrustningsnamn 2) Aktiveringsruta för undermenyer
3) Symboler (funktionsväljare) för driftsfunktioner 4) Aktiveringsrutor för driftsfunktioner
Funktionerna i arbetsfältet kan väljas respektive utföras antingen genom användning av markörkulan eller
genom fingerberöring på skärmen.
1
2
3
4
