6.4 Tombandskärapparaten vid automaten SIPLACE
80S-20/F
4
6.4.1 Allmänt
Placeringsautomaten SIPLACE 80S-20/F
4
är utrustad vid uppsättningsplatserna av bägge komponentbord
med en tombandskärapparat. Tombandskärapparaten tjänar för avklippning av bandavfallet. Klippbitarna av
bandet faller in avfallsbehållaren, som ligger under komponentbordet.
●
Tömm dagligen den här behållaren.

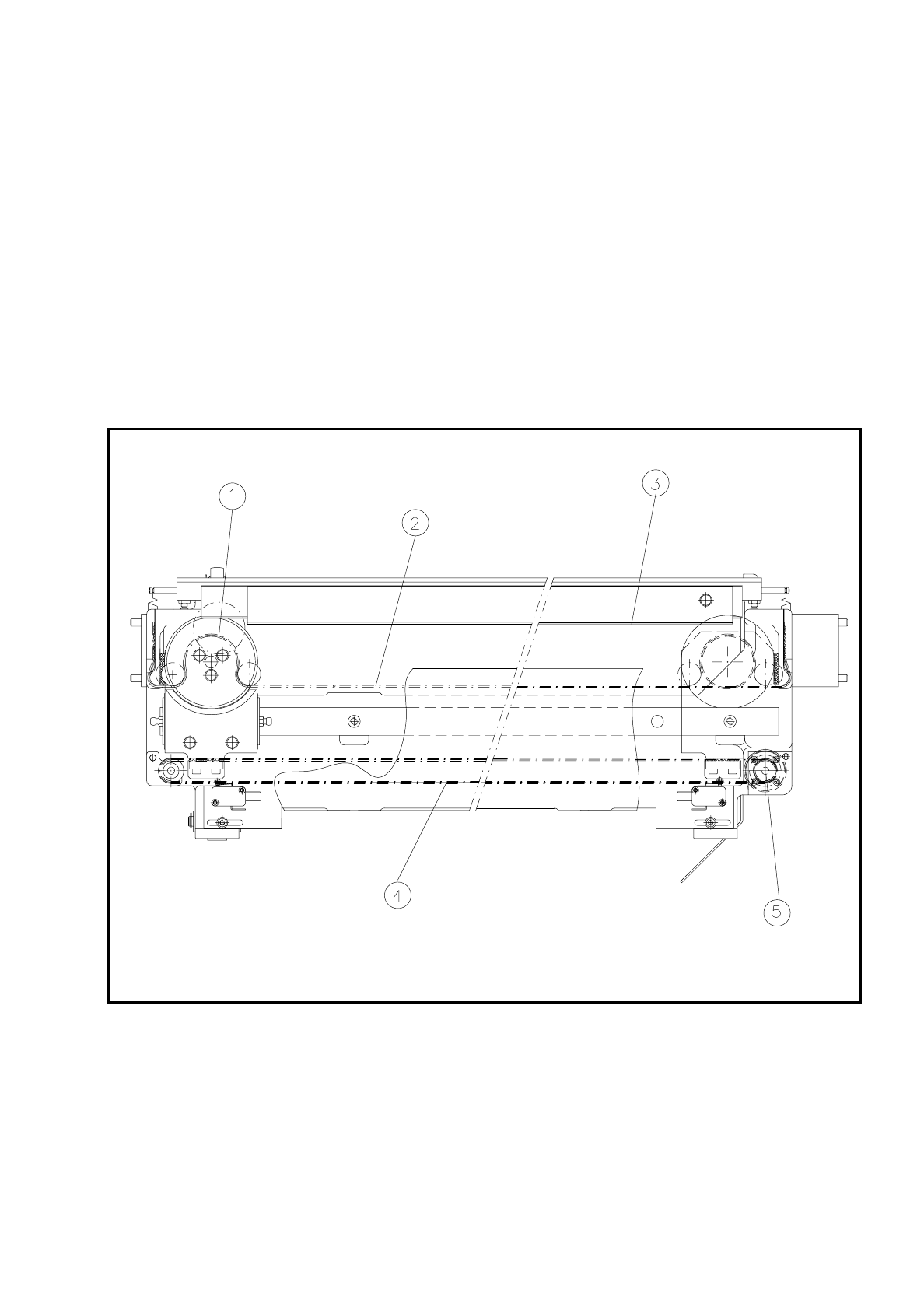

Bild 6.4.1 Tombandskärapparat
- Text till Bild 6.4.1
1) Skärhjul 2) Tandremmarna för skärhjul
3) Skärkant 4) Driftstandremmarna
5)
Driftsmotor
6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6
6.4 Tombandskärapparaten vid automaten SIPLACE 80S-20/F4 Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
6 - 16
6.4.2 Installering av band in i skärapparaten
OBSERVERA
Använd med placeringsautomaten SIPLACE 80S-20/F
4
bara för den här automaten planerade bandinmat-
ningsmoduler. Före inmatningmodulerna befinner sig tombandstyrkanalen, där tombanden avforslas.
●
Lägg bandet, som beskrivits i motsvarande kapitlet, in i transportanordningen.
●
För bandet, såsom förevisats i Bild 6.4.2, in i tombandstyrkanalen av skärapparaten.

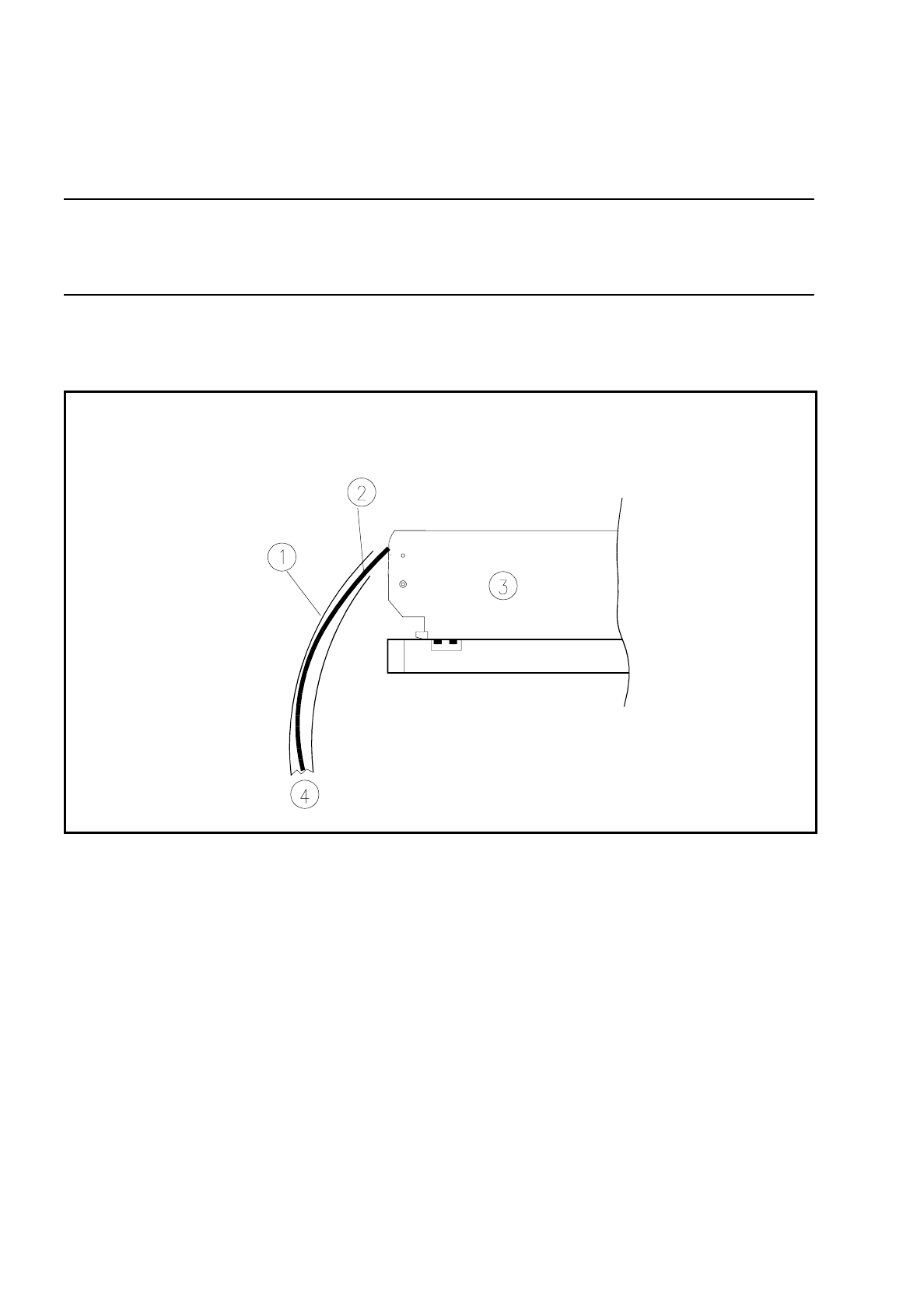

Bild 6.4.2 Installering av band in i skärapparaten
- Text till Bild 6.4.2
1) Tombandstyrkanal 2) Tomband
3) Bandinmatningsmodul 4) Till skärapparaten
