6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6
6.7 Fäste för våffelpackmagasin (manuellt brickfäste) Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
6 - 30
6.7.3 Byte av nedhållaren
●
Håll fast nedhållaren (
G,
Bild 6.7.1). Tryck ned regeln (
F,
Bild 6.7.1) och ta bort nedhållaren genom att
trycka ut den åt sidan.
Bild 6.7.1 På/avmontering
- Text till Bild 6.7.1
1) Centreringspinne 2) Magnetlist
3) Kalotter
6.7.4 Datainmatning
Definiera våffelpackmagasinen enligt beskrivningen i skötselinstruktionen SIPLACE Linjedator UNIX.
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 6 Komponentbehandling
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 6.8 Tombandskärapparat vid automaten SIPLACE 80F4-6
6 - 31
6.8 Tombandskärapparat vid automaten SIPLACE
80F
4
-6
6.8.1 Allmänt
Placeringsautomaten SIPLACE80F
4
-6 är utrustad vid uppsättningsplatserna av bägge komponentbord med
en tombandskärapparat. Tombandskärapparaten tjänar för avklippning av bandavfallet. Klippbitarna av ban-
det faller in i avfallsbehållaren, som ligger under komponentbordet.
●
Tömm dagligen den här avfallsbehållaren.
Bild 6.8.1 Tombandskärapparat
- Text till Bild 6.8.1
1) Faststående kapkniv 2) Nedhållare
3) Rörande kapkniv 4) Styrelektronik
5) Kortslagcylinder
2
2
3
4
5
5
1
6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6
6.8 Tombandskärapparat vid automaten SIPLACE 80F4-6 Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
6 - 32
6.8.2 Installering av band in i skärapparaten
OBSERVERA
Använd med placeringsautomaten SIPLACE 80F
4
-6 bara för den här automaten planerade bandinmatnings-
moduler. Före inmatningmodulerna befinner sig tombandstyrkanalen, där tombanden avforslas.
●
Lägg bandet, som beskrivits i motsvarande kapitlet, in i transportanordningen.
●
För bandet, såsom förevisats i Bild 6.8.2, in i tombandstyrkanalen av skärapparaten.

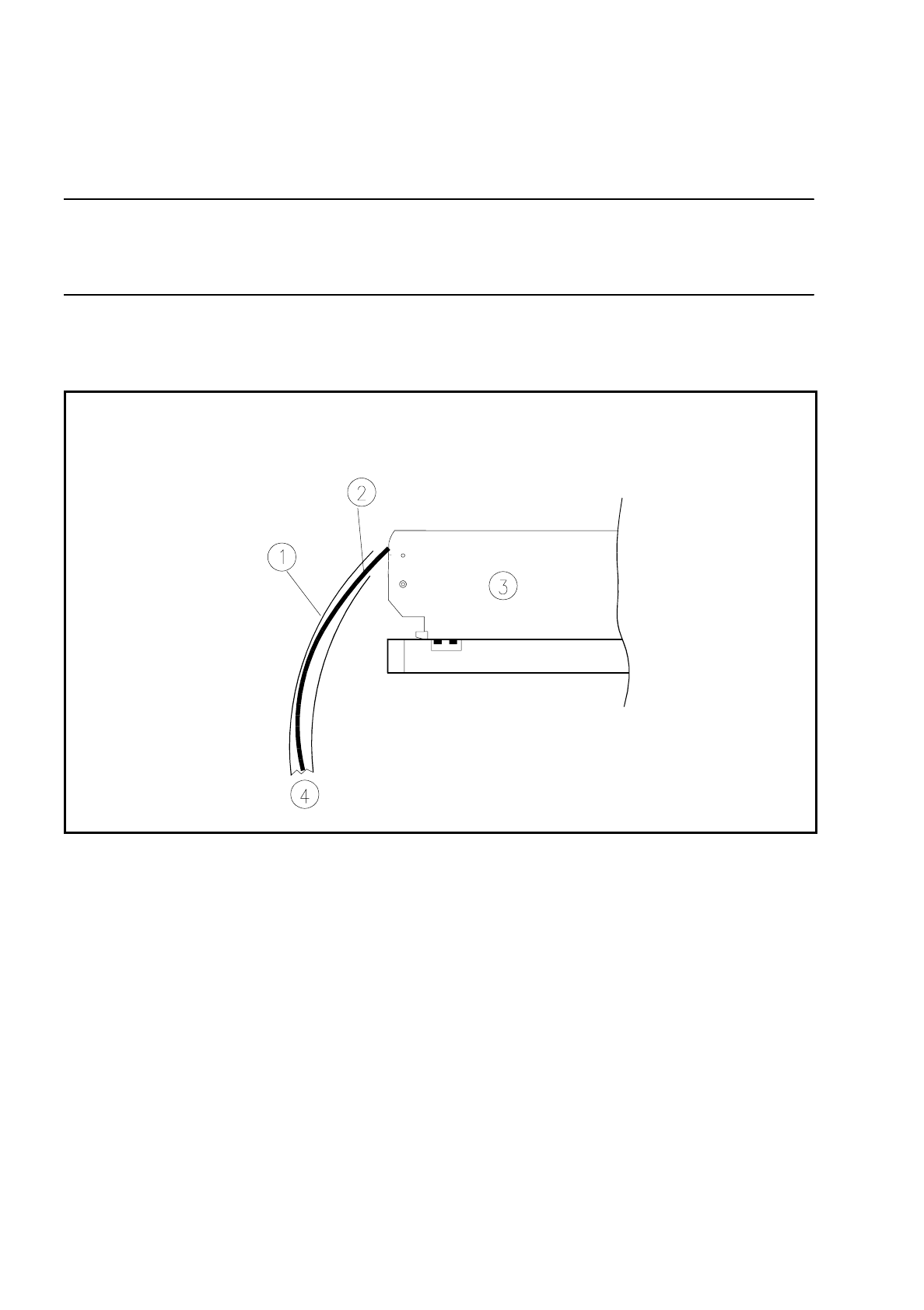

Bild 6.8.2 Installering av band in i skärapparaten
- Text till Bild 6.8.2
1) Tombandstyrkanal 2) Tomband
3) Bandinmatningsmodul 4) Till tombandapparat
