3.8.3 ... Vid linjärinmatningsmodulen
●
Inställ vibratorluckor så att det finns ett 0,1 mm:s mellanrum mellan komponenten eller inmatningscellen
och luckan.
●
Inställ vibrationsintensiteten rätt, eftersom annars kilar sig komponenterna. Vi rekommenderar att använda
typ 3 för Siplace automaten.
●
Välj den rätta inmatningscellen. Därvid gäller:
–
Intagsöppningen < 1,5 x komponentlängden
–
Cellhöjden < 1,5 x komponenthöjden
●
Kolla, att inmatningscellen ligger jämnt på magnetskenan och att den är ren.
●
Fyll i linjärinmatningsmoduler vid rätt tidpunkt, dvs. när komponentläget närmar sig den röda markeringen.
Cellen är då fylld först till en tredjedel.
3.8.4 ... vid bandcontainer
●
Justera mellanplåtarna rätt (se Bild 3.5.2, sida 3 - 11)
●
Utrusta stora bandrullerna med stickaxlar.

Skötselinstruktion SIPLACE 80S-20/F4/F4-6 3 Vad skall man göra...
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 3.8 Hur undviker man spårfel
3 - 17
3.8.5 Komponentkoordinatensystem och avhämtningsvinkel
Bild 3.8.1 Läget av komponenten och dess avhämtningsvinkel
0°
90°
90°
SO-IC
DIL-IC
0°
SOT 194
90°
90°
SOT 23
Y
X
Y
X
Y
X
Y
X
Y
X
Kapseltyp
0°-beskvinnings-
Läge i inmatningen
Chip-
0402
2220
Anoden måste vara
Band
Stångcell
Band
Band
Band
Special-
Luckor
Stångcell
läge
Avhämtningsvinkel/
pipettvinkel
komponenter,
polaredade
riktad mot den
positiva X-axeln.
komponent

3 Vad skall man göra... Skötselinstruktion SIPLACE 80S-20/F4/F4-6
3.8 Hur undviker man spårfel Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
3 - 18
3.8.6 Kontroll för avhämtningsvinkeln av komponenterna

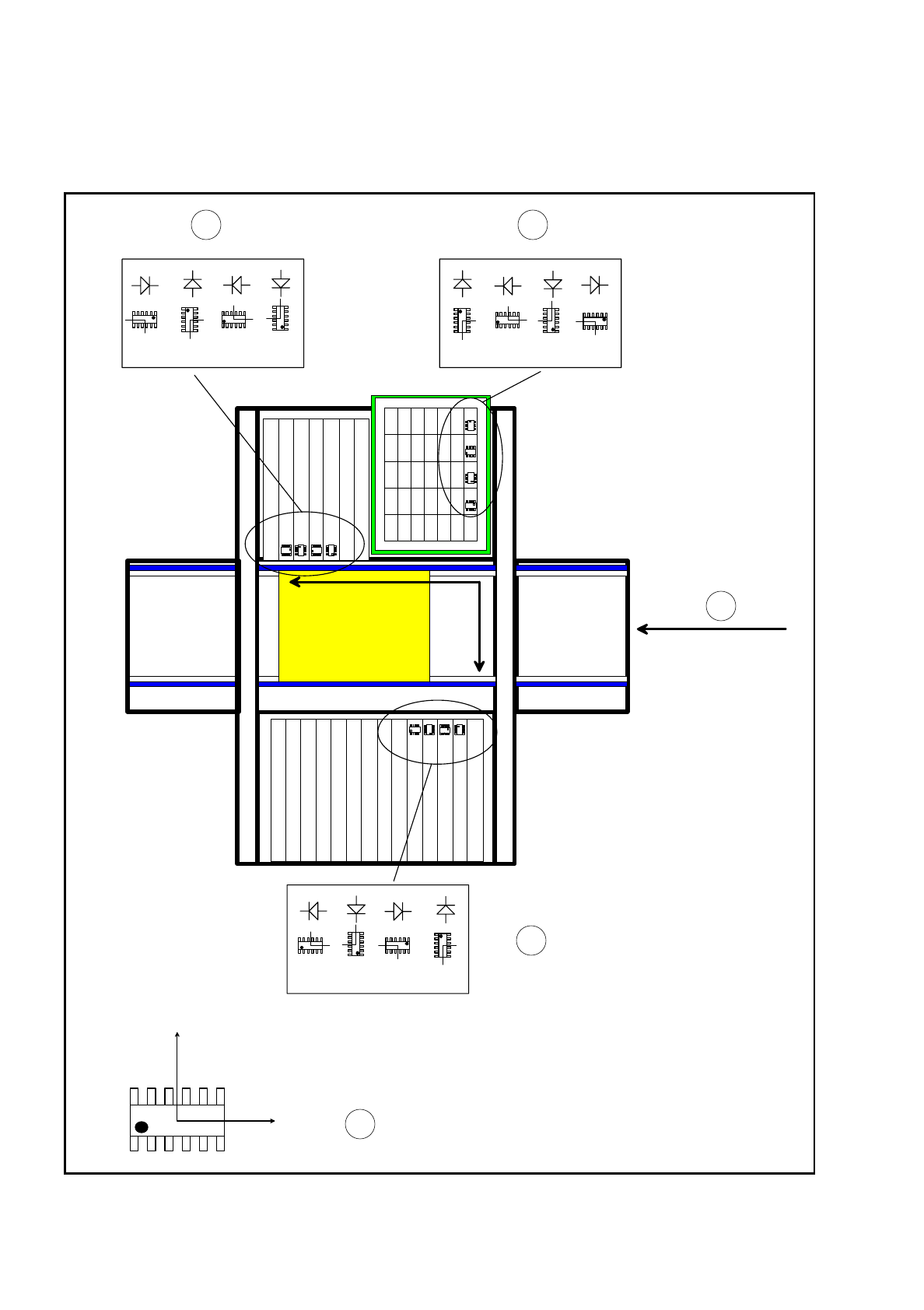

Bild 3.8.2 Kontroll för avhämtningsvinkeln av komponenterna
0° 90°
180° 270°
X
component-removal belt
0°
90°
180°
270°
0°
90° 180° 270°
Y
0°
90°
180°
270°
0°
90°
180°
270°
0°
90°
180°
270°
Y
X
MKS
12
4
3
5
