0 Inledning Skötselinstruktion SIPLACE 80S-20/F4/F4-6 0.2 Tekniska data Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 0 - 18 0.2. 3.8 Maskinstyrning 0.2.3.9 Try ckluftspecifik ation 0.2.3.1 0 Bulleremi ssionsanmäl…
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 0.2 Tekniska data
0 - 17
0.2.3.5 Anslutnings- och installationsdata
0.2.3.6 Maskindimensioner
0.2.3.7 Tillåten miljöpåverkan
Anslutnings- och installationsdata
Anslutningsspänning 230/400 V ± 10 % (50/60 Hz)
Anslutningsspänning (optionalt för
USA)
110/208 V ± 10 % (50/60 Hz)
Anslutningsvärde totalt 5 kVA
Totaleffekt 5 kW
Säkring 3 x 16 A
Tryckluftanslutning min. 5,5 bar / max. 10 bar
Tryckluftförbrukning totalt 250 NL/min.
Fundament
Tillåten ytbelastning > 1000 kg/m
2
Maskindimensioner
Vikt grundmodul 1500 kg
Vikt fullt utrustad ca. 2000 kg
Längd 1587 mm
Bredd 2425 mm
Höjd med varningslampa 1836 mm
Tillåten miljöpåverkan
Rumstemperatur
mellan 15
o
C och 35
o
C
Luftfuktighet
30 till 75%
(genomsnittligen inte högre än 45%, så att kondensation inte kan
förekomma på maskinen.)
0 Inledning Skötselinstruktion SIPLACE 80S-20/F4/F4-6
0.2 Tekniska data Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
0 - 18
0.2.3.8 Maskinstyrning
0.2.3.9 Tryckluftspecifikation
0.2.3.10 Bulleremissionsanmälning
Maskinstyrning
Styrdator
PC 486
operativsystem RMOS
Stationsdator
PC
≥
486
operativsystem MS-Windows
Maskinstyrning Siemens S5 in-/utgångsstyrning
Axelstyrning Siemens axelstyrningskort (digital)
Tryckluftspecifikation
Max. partikelstorlek enligt täthet, baserad på ISO/DIS 8573-1 (Klass 1)
Partikelstorlek 0,1
µ
m
Partikeltäthet 0,1 mg/m³
Max. oljeklass (Klass 1) Partikeltäthet 0,01 mg/m³
Tryckdaggpunkt (Klass 4)
Daggpunkt +3
o
Bulleremissionsanmälning enligt DIN 45 649-1
Arbetsplatsriktat emissionsvärde (L
pAc
) 71 dB (A)
DIN EN ISO 11204 (i)
Ljudeffektnivå (L
WAc
) 85 dB (A)
E-DIN EN ISO 3744 (i)
001-0307
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 0.3 Installation av placeringsautomaten SIPLACE 80
0 - 19
0.3 Installation av placeringsautomaten SIPLACE 80
0.3.1 Översikt SIPLACE 80

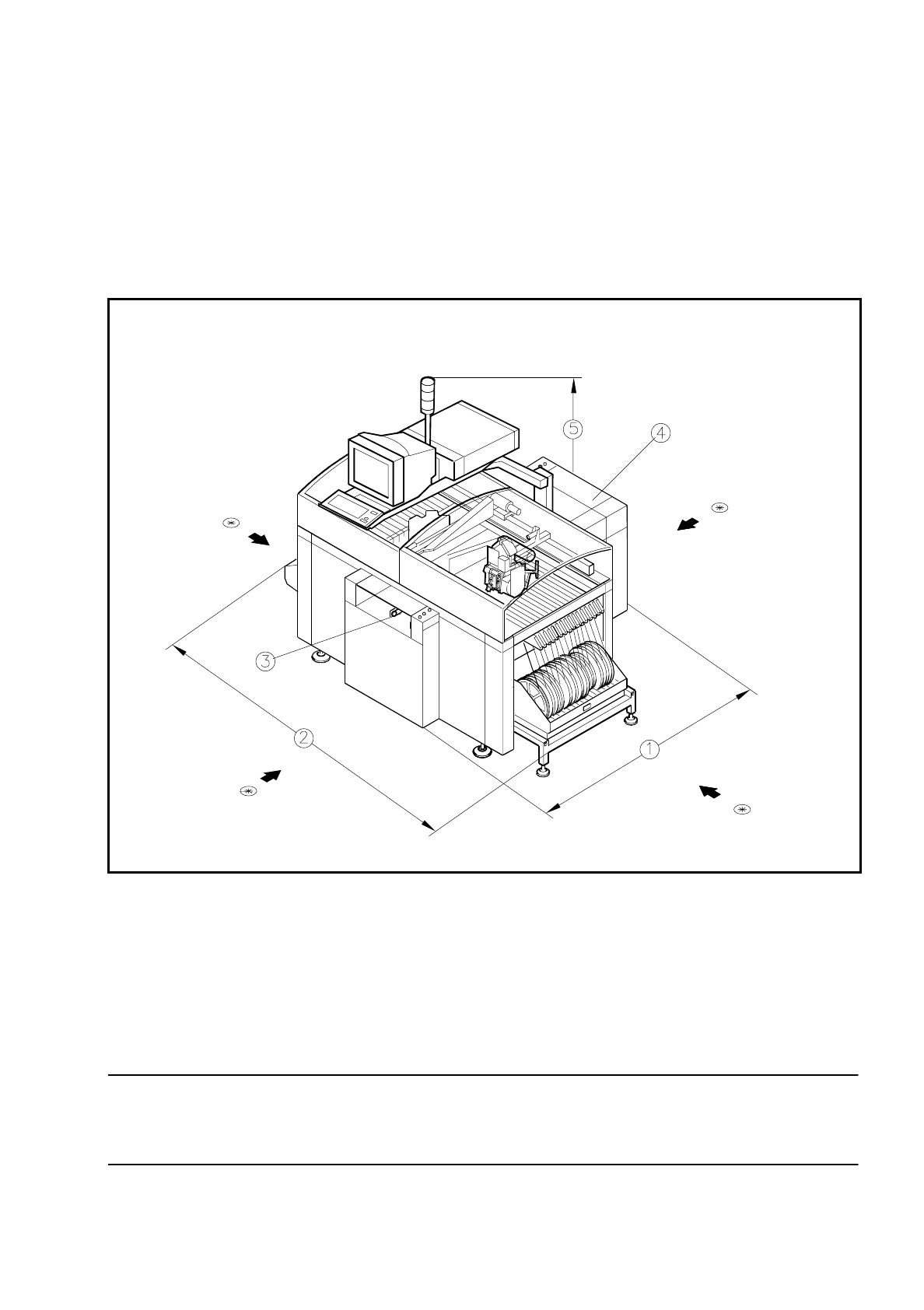

Bild 0.3.1 Översikt SIPLACE 80
- Text till Bild 0.3.1
1) Längd 2) Bredd
3) Inmatningstransportör 4) Utmatningstransportör
5) Höjd med varningslampa
✳
= Lyftpunkter för truck
AKTAS
∆
!
Följ uppgifterna i kapitlet Tekniska data vid installation av maskinen.
