0 Inledning Skötselinstruktion SIPLACE 80S-20/F4/F4-6 0.4 Maskinöversikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 0 - 28 0.4.8 Översikt porta l Bild 0.4.8 Övers ikt portal - T ext till Bild 0 .4.8 1) Re volve…
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 0.4 Maskinöversikt
0 - 27
0.4.7 Översikt IC-huvud
Bild 0.4.7 Översikt IC-huvud
- Text till Bild 0.4.7
1) Dubbrör 2) Vakuummunstycke
3) Pipett 4) Komponentkamerasystem
1
2
3
4
0 Inledning Skötselinstruktion SIPLACE 80S-20/F4/F4-6
0.4 Maskinöversikt Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
0 - 28
0.4.8 Översikt portal
Bild 0.4.8 Översikt portal
- Text till Bild 0.4.8
1) Revolverhuvud 2) Skyddskåpor
3) Släpkabel 4) Flyttkort portalaxlar
5) X-axel 6) Y-axel
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 0 Inledning
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 0.4 Maskinöversikt
0 - 29

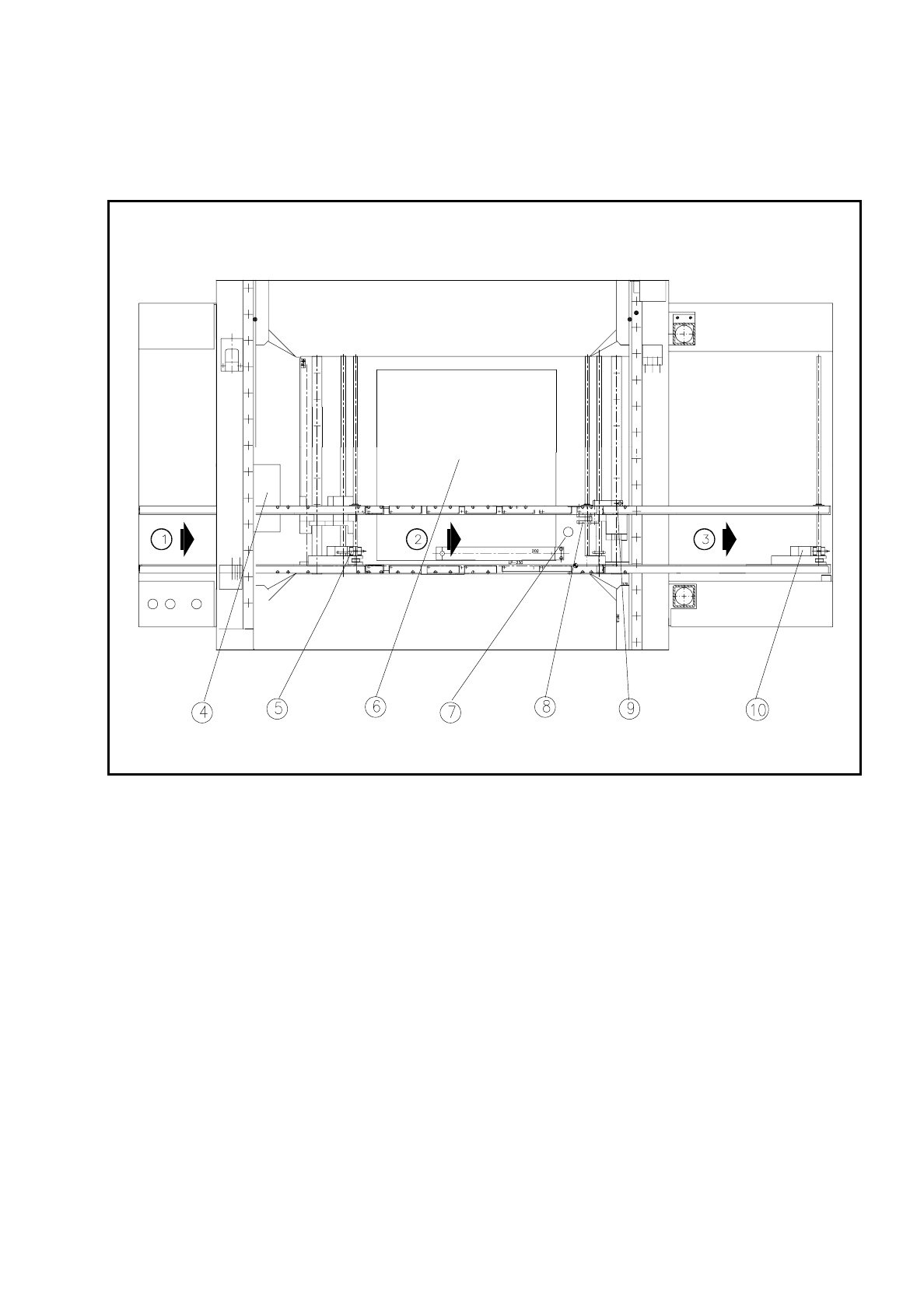

0.4.9 Översikt kretskortstransport
Bild 0.4.9 Översikt kretskortstransport
- Text till Bild 0.4.6
1) Inmatningsband 2) Mitt-band
3) Utmatningsband 4) Styrning av kretskorthantering/lyftbord
5) Givare för övervakning av inmatningsband 6) Lyftbord
7) Givare för övervakning av mittelband 8) Kretskortstoppare
9) Givare för breddjustering 10) Givare för övervakning av utmatningsband
❒
