2.1.6 Strömbrytare på automaten

Bild 2.1.5 visar läget för huvudströmbrytare, strömbrytare för kåpan, knappar för START och STOPP, NÖD-

STOPP-knapp, och nyckelströmbrytare på automaten:

VARNING

∆

Nyckelströmbrytaren får endast låsas upp av kvalificerad personal för service- och underhållsarbeten.

Nyckeln skall skyddas mot obehörig användning. I annat fall kan svåra personskador eller skador på automa-

ten bli följden.

Bild 2.1.5 Strömbrytarnas läge på automaten

- Text till Bild 2.1.5

1) Nyckelströmbrytare 2) Komponenträknare

3) START och STOPP-knappar 4) NÖDSTOPP-knapp

5) Skyddsbrytare, vänster 6) Huvudbrytare

7) Skyddsbrytare täckkåpa inmatningsband 8) Skyddsbrytare, höger

9) Skyddsbrytare täckkåpa utmatningsband 10) Transportriktning

2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6

2.1 Visningar och driftselement vid automaten Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx

2 - 10

2.1.7 Huvudfelindikering

För varje portal finns en huvudfelindikeringslampa. Den undre lampan indikerar fel på portal 1 och den övre

lampan indikerar fel på portal 2.

Bild 2.1.6 Huvudfelindikering

- Text till Bild 2.1.6

1) Huvudfelindikering portal 1 (avställningsplats 3/4) 2) Huvudfelindikering portal 2 (avställningsplats 1/2)

2.1.7.1 Funktionsbeskrivning

Huvudfelindikeringen blinkar

I respektive portal är en eller flera spår tomma. Automaten fortsätter att använda resterande komponenter.

Huvudfelindikeringen lyser konstant

Ett fel har uppstått vid respektive portal. Automaten har stannat.

Båda huvudfelindikeringarna lyser konstant

Ett fel har uppstått i hela automaten. Automaten har stannat.

Skötselinstruktion SIPLACE 80S-20/F4/F4-6 2 Inledning och grundbegrepp

Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 2.2 Grunder och struktur av operatörsyta

2 - 11

2.2 Grunder och struktur av operatörsyta

Användarstyrningen och framställningen av driftsmenyerna för SIPLACE 80S20/F4 realiseras genom MS-

Windows, och baseras på MS-Windows standard.

2.2.1 Att arbeta med markörkula respektive touch-screen

Markörkulan med musknappen är placerad på tangentbordet (se Bild 2.1.2).

Med markörkulan respektive fingret flyttas markören över bildskärmen till menyer, menyrubriker, ikoner (funk-

tionsväljare) eller aktiveringsrutor, vilka kan väljas respektive utföras med den vänstra musknappen. Dessa

funktioner kan även väljas och utföras med hjälp av fingret direkt på bildskärmen (touch-screen). Denna

åtgärd kallas i efterföljande kapitel för “klicka”.

2.2.2 Indelning av bildskärmen

Bild 2.2.1 Indelning av bildskärmen

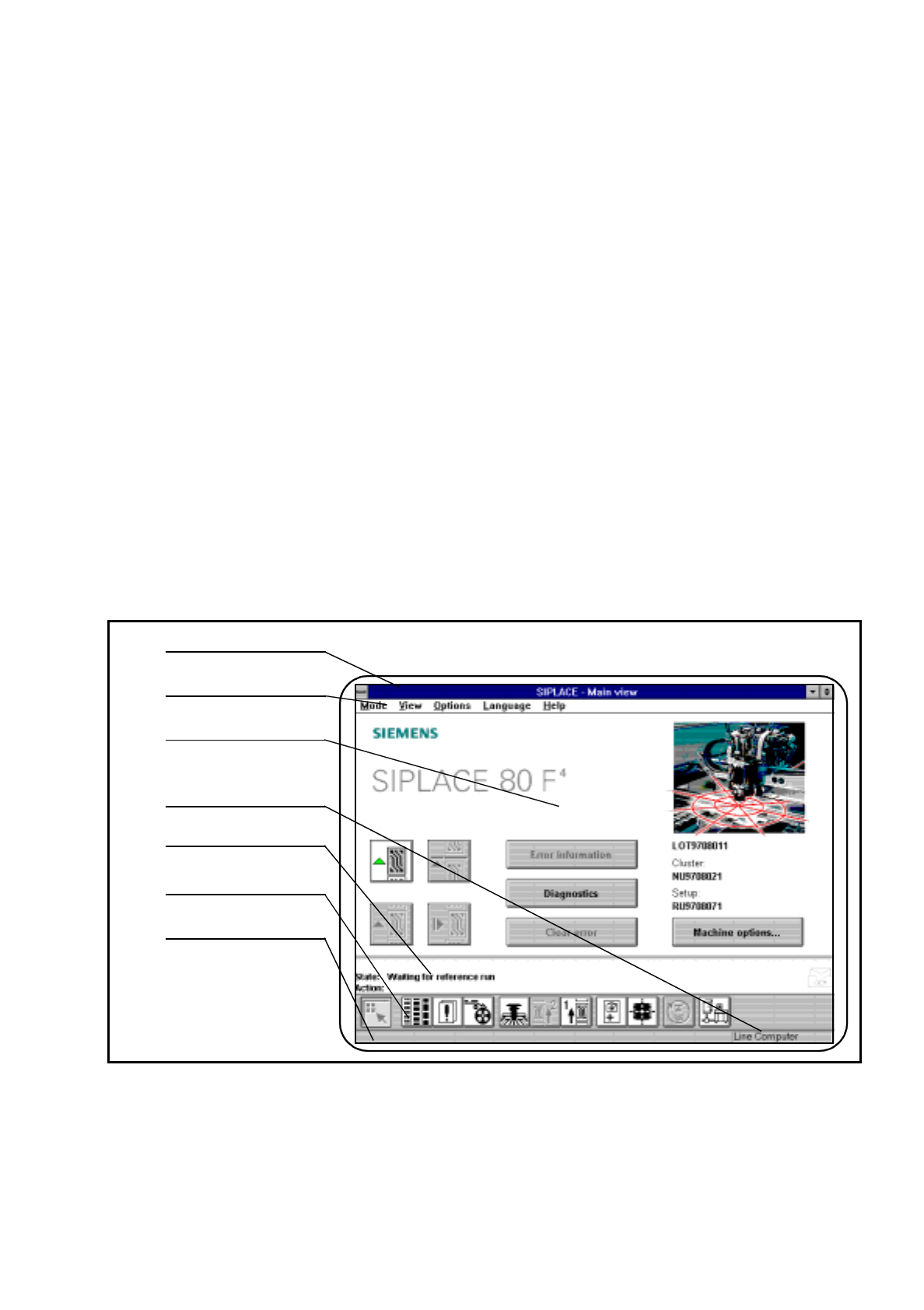

- Text till Bild 2.2.1

1) Menyrad 2) Titelfält

3) Arbetsfönster 4) Maskinstatus

5) Statusfält 6) Symbolfält

7) Statusrad
