2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6
2.2 Grunder och struktur av operatörsyta Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
2 - 12
2.2.2.1 Titelfält
På titelfältet kan maskintypen och den aktuella skärmframställningen utläsas.
2.2.2.2 Menyrad
Menyraden innehåller de olika menyerna i vilka undermenyer kan öppnas och funktioner kan utföras.
Bild 2.2.2 Exempel på menyrad
- Text till Bild 2.2.2
1) Meny 2) Menyrad
3) Undermeny 4) Funktionstangenthänvisning
5) Med funktionstangenterna F1 till max. F12
Menyerna och funktionerna i menyraden kan väljas och utföras, antingen genom användning av markörkulan,
fingerberöring på skärmen eller genom funktionstangenterna F1 till F12.
Med tangentkombinationen Shift + F1 öppnas hjälpmenyn.
Programfunktionerna i menyn “Visa” (“View”) kan även utföras genom att motsvarande ikon på symbolfältet
väljs.
1
2
3
4
5
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 2 Inledning och grundbegrepp
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 2.2 Grunder och struktur av operatörsyta
2 - 13
2.2.2.3 Arbetsfönster
I arbetsfönstret kan operatören se, alltefter vilken meny eller vilket objekt som valts, aktiviteter eller indikatio-
ner.
Bild 2.2.3 Exempel på arbetsfält
- Text till Bild 2.2.3
1) Uppgift (lot), användnings- och utrustningsnamn 2) Aktiveringsruta för undermenyer
3) Symboler (funktionsväljare) för driftsfunktioner 4) Aktiveringsrutor för driftsfunktioner
Funktionerna i arbetsfältet kan väljas respektive utföras antingen genom användning av markörkulan eller
genom fingerberöring på skärmen.
1
2
3
4
2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6
2.2 Grunder och struktur av operatörsyta Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
2 - 14
2.2.2.4 Statusfält
I statusfältet visas det senaste felet, maskinstatusen (programmässigt) samt en åtgärd som operatören skall
utföra.

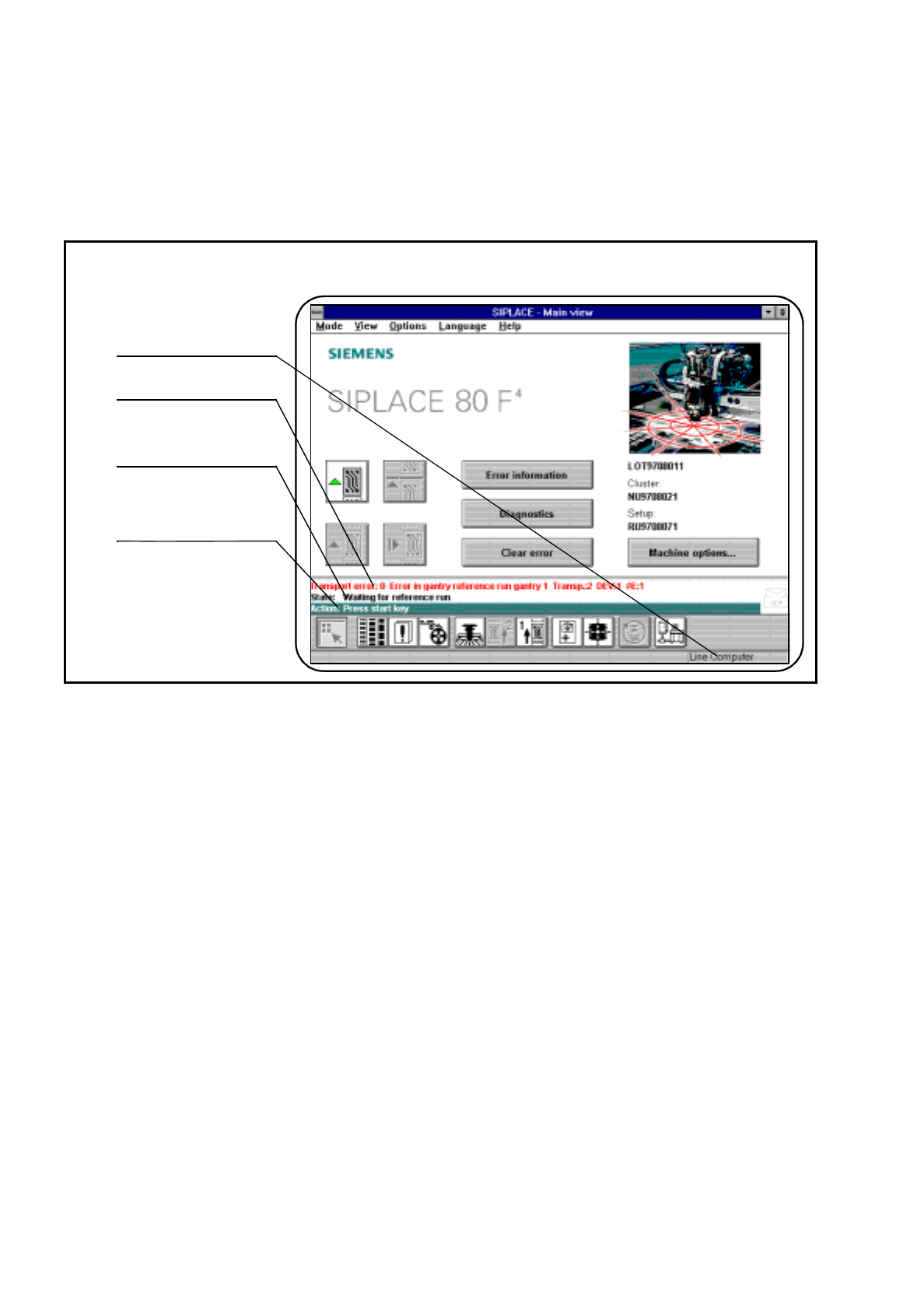

Bild 2.2.4 Exempel på statusfält
- Text till Bild 2.2.4
1) Driftsart av maskinen 2) Senast uppkommet fel (rött fält)
3) Maskinstatus 4) Åtgärd för operatören (grönt fält)
1
2
3
4
