3 Vad skall man göra... S kötselinstruktion SIPLACE 80S-20/F4/F4-6 3.8 Hur undviker man spårfel Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 3 - 16 3.8.3 ... Vid linjärinmatningsmodulen ● Inställ vibratorluc kor …
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 3 Vad skall man göra...
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 3.8 Hur undviker man spårfel
3 - 15
3.8 Hur undviker man spårfel
●
Beakta, att inmatningsmodulområden är rena och att det inte finns lösa komponenter i inmatningsmodul-
sområdet eller under inmatningsmoduler.
●
Se till, att ställytorna av inmatningsmodulen och speciellt magnetskenorna på komponentbordet år rena
och jämna.
●
Fyll med komponenter vid rätt tidpunkt.
●
Skarva band vid rätt tidpunkt. I regel betyder detta, att skarvningsmaterialet förberedas då det finns ännu
cirka 1,5 m band kvar på rullen.
●
Behandla inmatningsmodulerna försiktigt, då du uppställer dem på komponentbordet eller tar bort därifrån.
Det är fråga om precisionsapparater.
●
Vid uppställning av inmatningsmodulen, beakta att du i misstag inte trycker på programtangenter. I sådant
fall kan exempelvis vid 8 mm inmatningsmoduler slaget förändras från 4 mm till 2 mm.
●
Stäng inmatningsmodulsluckar, eftersom de skadas lättare i öppet tillstånd.
●
Beakta vid 8 mm inmatningsmodulerna, att komponenterna > 3 mm hämtas från det främsta spåret vid
avhämtningspositionen och komponenterna < 3 mm från det bakre spåret vid avhämtningspositionen.
●
Kolla, om alla stickproppar av inmatningsmodulerna har stuckits in i rätta ställen.
3.8.1 ... Vid 2 x 8 mm bandinmatningsmodulen
●
Kontrollera, att modulerna inte har externa skador:
–
Är luckan skadad?
–
Har folieavlossningsplåten krökt sig?
–
Har bandpressfjädern krökt sig eller lossnat?
Förse moduler med felmeddelande och byt ut felaktiga moduler.
●
Spänn folieavlossningen.
●
Kontrollera folieavlossningskraften.
–
Om folien drar in, öka avlossningskraften.
–
Om folien brister, minska avlossningskraften.
●
Om avlossningsrullarna går ungt, rengör eller justera dem.
●
Byt avlossningsrullar mot tomma vid rätt tidpunkt och ställ de tomma rullarna färdiga i maskinen.
●
Kolla, om du har lagt bandavlossningsfolierna över den lilla ledningsrullen.
●
Kolla, om bandavlossningsfolien har krökt sig.
3.8.2 ... Vid 8mm-S bandinmatningsmodulen
●
Öppna aldrig täckluckan utan att först avlasta täckfolieavlossningen.
●
Inställ avhämtningspositionen och indelningen av bandet med hjälp av den korta instruktionen, som har
bifogats med varje bandinmatningsmodul.
●
För bandmaterialet över fjädrar in i bandinmatningsmodulen.
3 Vad skall man göra... Skötselinstruktion SIPLACE 80S-20/F4/F4-6
3.8 Hur undviker man spårfel Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
3 - 16
3.8.3 ... Vid linjärinmatningsmodulen
●
Inställ vibratorluckor så att det finns ett 0,1 mm:s mellanrum mellan komponenten eller inmatningscellen
och luckan.
●
Inställ vibrationsintensiteten rätt, eftersom annars kilar sig komponenterna. Vi rekommenderar att använda
typ 3 för Siplace automaten.
●
Välj den rätta inmatningscellen. Därvid gäller:
–
Intagsöppningen < 1,5 x komponentlängden
–
Cellhöjden < 1,5 x komponenthöjden
●
Kolla, att inmatningscellen ligger jämnt på magnetskenan och att den är ren.
●
Fyll i linjärinmatningsmoduler vid rätt tidpunkt, dvs. när komponentläget närmar sig den röda markeringen.
Cellen är då fylld först till en tredjedel.
3.8.4 ... vid bandcontainer
●
Justera mellanplåtarna rätt (se Bild 3.5.2, sida 3 - 11)
●
Utrusta stora bandrullerna med stickaxlar.
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 3 Vad skall man göra...
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 3.8 Hur undviker man spårfel
3 - 17
3.8.5 Komponentkoordinatensystem och avhämtningsvinkel

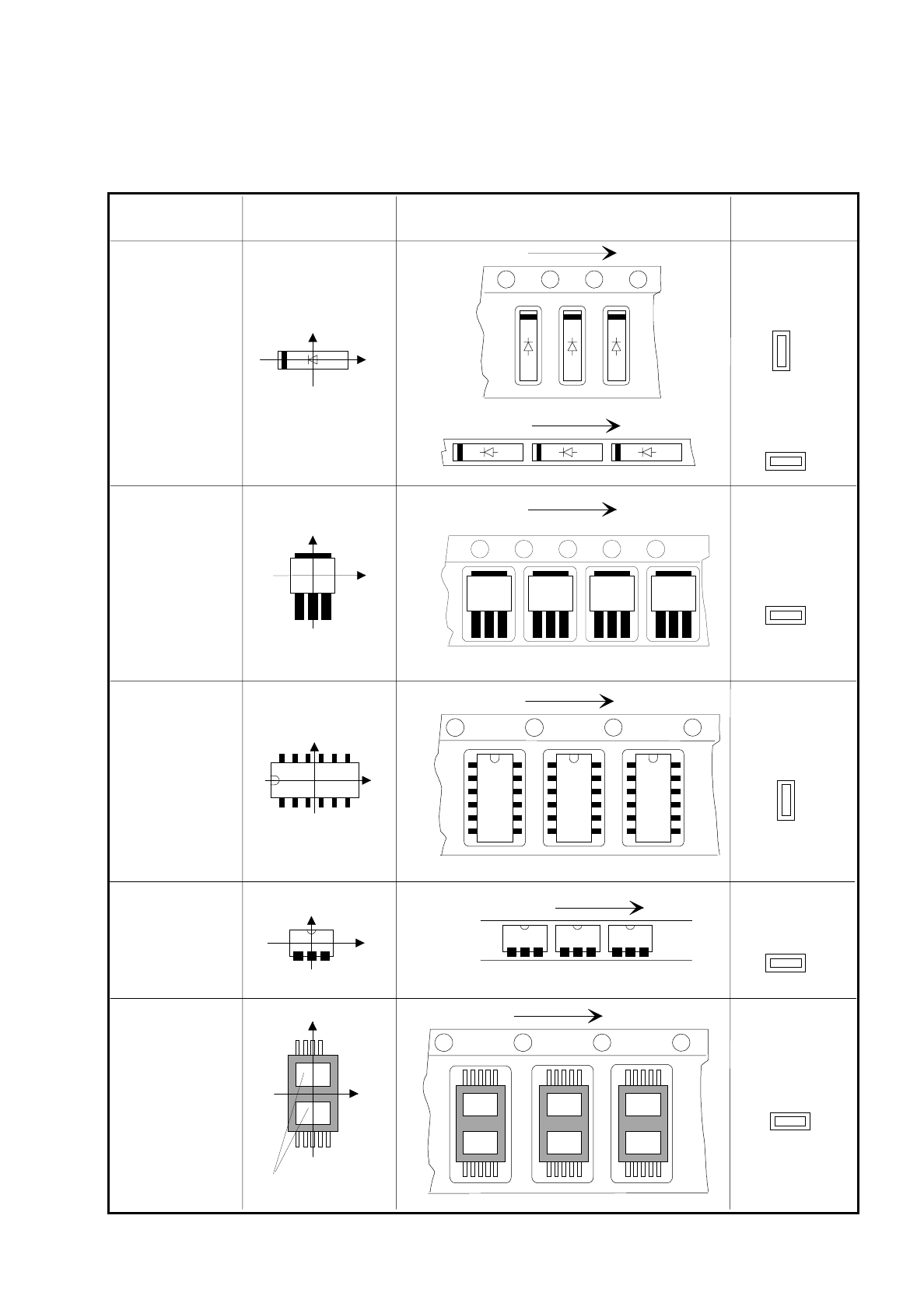

Bild 3.8.1 Läget av komponenten och dess avhämtningsvinkel
0°
90°
90°
SO-IC
DIL-IC
0°
SOT 194
90°
90°
SOT 23
Y
X
Y
X
Y
X
Y
X
Y
X
Kapseltyp
0°-beskvinnings-
Läge i inmatningen
Chip-
0402
2220
Anoden måste vara
Band
Stångcell
Band
Band
Band
Special-
Luckor
Stångcell
läge
Avhämtningsvinkel/
pipettvinkel
komponenter,
polaredade
riktad mot den
positiva X-axeln.
komponent
