2.2.2.5 Symbolfält och statusrad
Symbolfältet innehåller ikoner (programfunktionsväljare) genom vilka skärmframställning eller objekt kan väl-
jas.
Ställs markören på en ikon visas en hjälptextruta vid den aktuella ikonen.
Bild 2.2.5 Exempel på symbolfält och statusrad
- Text till Bild 2.2.5
1) Hjälptextruta 2) Ikoner (funktionsväljare) för undermenyer
3) Info. om markerad meny och ikon.
I statusfältet visas kort information om den aktuella meny respektive ikon som markerats, men ännu inte
utförts, med musknappen eller genom fingerberöring på skärmen.
1
2
3
2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6
2.2 Grunder och struktur av operatörsyta Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx
2 - 16
2.2.3 Meddelande- och inmatningsrutor
När menyer och funktioner väljs samt utförs, kan olika meddelanden eller inmatningsrutor komma upp på
skärmen, vilka beskrivs närmare i detta avsnitt.
I skötselinstruktionen visar fingret
☞
på bildskärmen var åtgärder eller inmatningar skall göras.
OBSERVERA
Meddelande-,inmatningsrutor o.s.v. kan framträda på bildskärmen så att övertäckt text ändå kan läsas.
2.2.3.1 Varnings/meddelanderuta
Bild 2.2.6 Exempel på varnings/meddelanderuta
Varnings- och meddelanderutan visar vilken åtgärd som genomförts på maskinen, samt erforderlig åtgärd för
operatören.
●
Beakta meddelandet i varnings-/meddelanderutan.
●
Klicka på aktiveringsrutan
OK
.
●
Genomför den anmodade åtgärden.
☞
Skötselinstruktion SIPLACE 80S-20/F4/F4-6 2 Inledning och grundbegrepp
Utgåva 07/97 CE SWE fr.o.m. programversion SR.403.xx 2.2 Grunder och struktur av operatörsyta
2 - 17
2.2.3.2 Inmatningsruta
I inmatningsrutorna matar operatören in data i ett inmatningsfält.

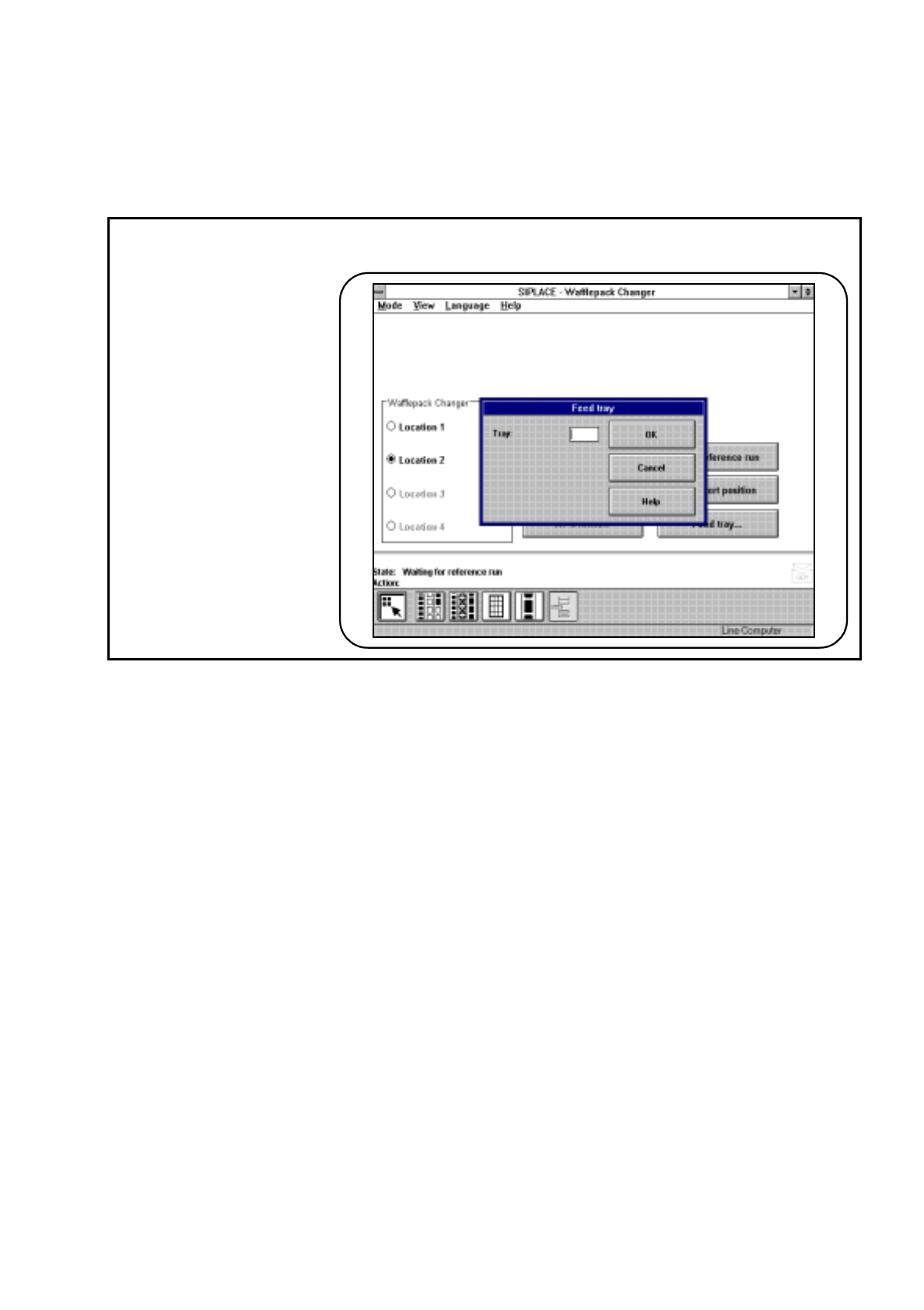

Bild 2.2.7 Exempel på inmatningsruta
●
Placera markören i inmatningsfältet.
●
Skriv erforderlig data i inmatningsrutan.
●
Bekräfta inmatningen genom att klicka på aktiveringsrutan
OK
. Klicka på aktiveringsrutan
Avbryt (Cancel)
om
inmatningen skall avbrytas, eller klicka på
Hjälp (Help)
för att få fram hjälptext om den aktuella inmat-
ningen utan att inmatningen avbryts (se kapitel 8 i den engelska huvuddokumentationen).
☞
