SOKO 1 Nachrüstanleitung SOKO Sonic Buzzer SIPLACE S / F / C-Serie
Ausgabe 04/2006
9

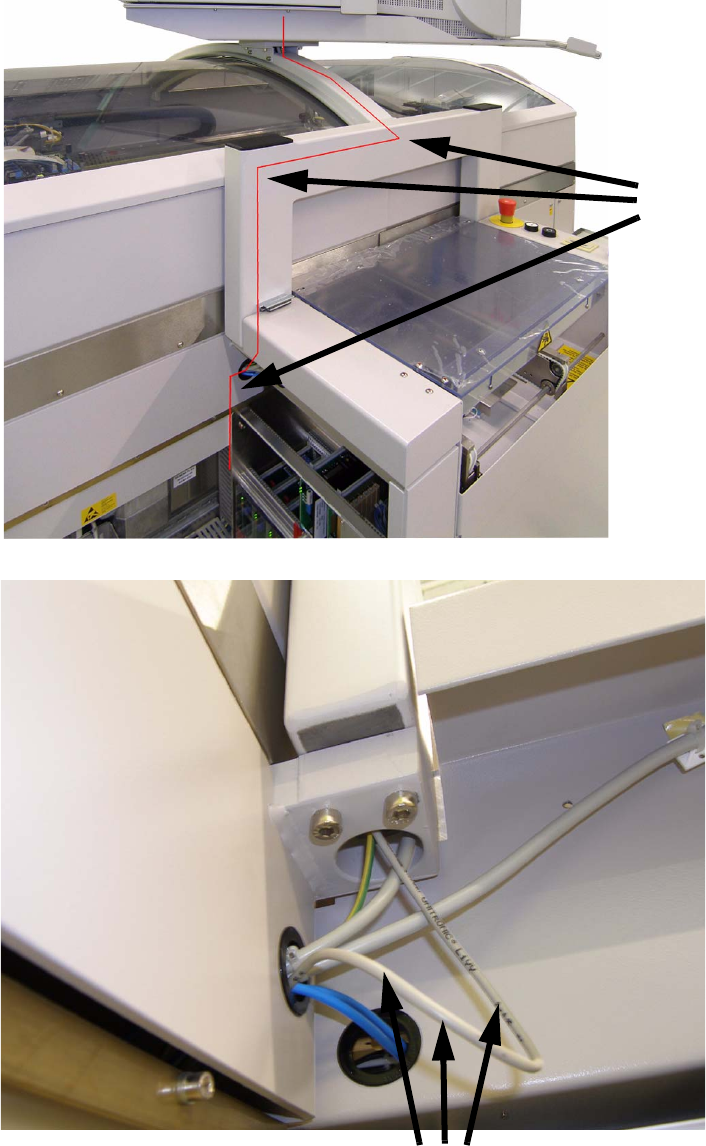

: Führen Sie die 2-adrige Leitung durch den Bestückautomat wie im nachfolgenden Bild gezeigt.
1
1
2-adrige Leitung
2-adrige Leitung
1 Nachrüstanleitung SOKO Sonic Buzzer SIPLACE S / F / C-Serie SOKO
Ausgabe 04/2006
10
: Schneiden Sie 2 Seitenteile des Kabelkanals aus, wo später der Entriegelungsknopf für die
Logo platziert wird.
1
1
: Schließen Sie die 2-adrige Leitung wie folgt an die Logo an:
1
1
1
1
1
1
1
1
Farbe Leitung
Eingang / Ausgang Funktion Klemmenbezeichnung
Braun
Ausgang + 24 V Q1
Weiß
Ausgang Masse / 0V M
entfernte Seitenteile
SOKO 1 Nachrüstanleitung SOKO Sonic Buzzer SIPLACE S / F / C-Serie
Ausgabe 04/2006
11

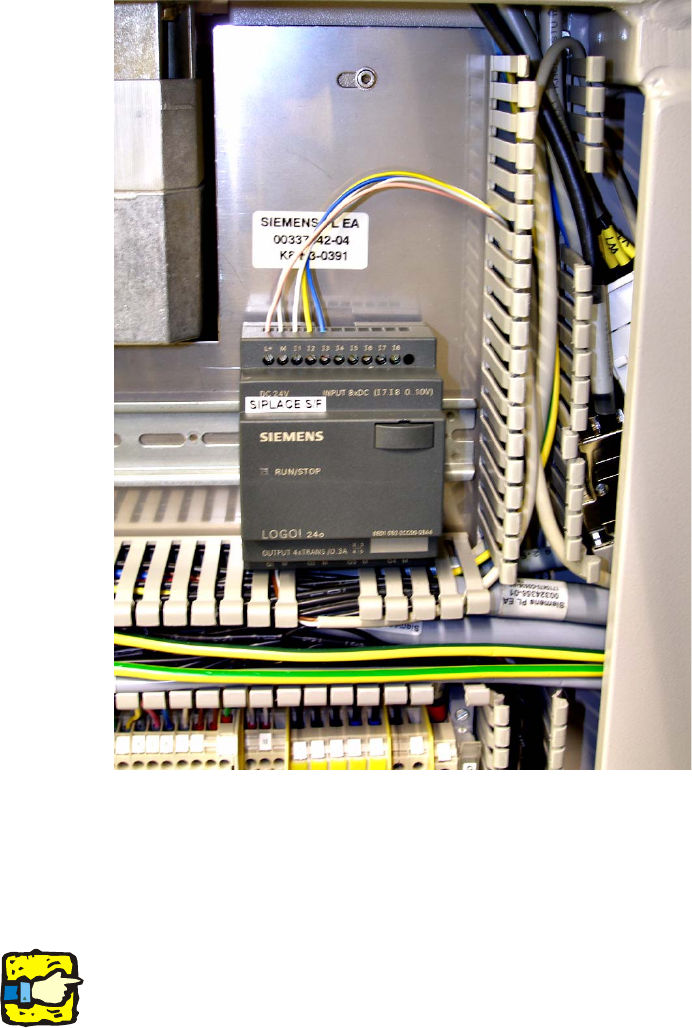

: Montieren Sie die Logosteuerung auf die Hutschiene. Achten Sie darauf, dass der Öffnungs-
hebel der Logo sich in dem ausgeschnittenen Bereich befindet.
1
1
: Führen Sie die 7-adrige Leitung zum Stellplatz 3 hinüber.
: Schließen Sie sie wie folgt an: Dazu müssen Sie die Leitungen aus den entsprechenden Klem-
men entnehmen und sie in die Klemme X11 stecken.
1
Achten Sie auf den Maschinentyp. Siehe auch nachfolgende Tabelle. Streichen Sie den nicht ver-
wendeten Maschinentyp mit einem wasserfesten Stift durch. 1
1
1
1
1
