SOKO 1 Nachrüstanleitung SOKO Sonic Buzzer SIPLACE S / F / C-Serie Ausgabe 04/2006 9 : Führen Sie die 2- adrige Leitung durch den Bestü ckautomat wie im nachfolgenden Bild gezeigt. 1 1 2-adrige Leitung 2-adrige Leitung
1 Nachrüstanleitung SOKO Sonic Buzzer SIPLACE S / F / C-Serie SOKO
Ausgabe 04/2006
8
1.6 Installation
: Fahren Sie den Bestückautomat herunter und schalten Sie ihn am Hauptschalter aus.
: Öffnen Sie die Seitentüren an Stellplatz 1 und 3, öffnen Sie die Verschraubung der Einschübe,
ziehen Sie die Einschübe heraus und hängen Sie sie aus.

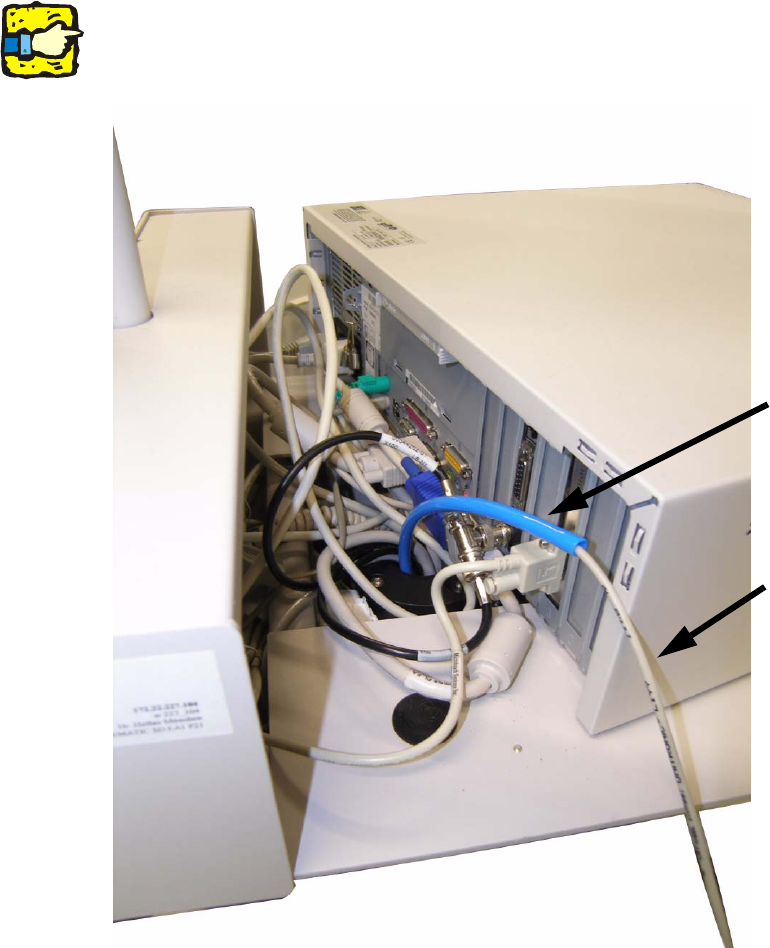

: Schieben Sie den Stationsrechner etwas zur Seite, so dass Sie an die Kabeldurchführung
kommen.
1
Achten Sie darauf, dass der Stationsrechner nicht herunterfällt. 1
1
1
1
2-adrige Leitung
Einführhilfe
SOKO 1 Nachrüstanleitung SOKO Sonic Buzzer SIPLACE S / F / C-Serie
Ausgabe 04/2006
9
: Führen Sie die 2-adrige Leitung durch den Bestückautomat wie im nachfolgenden Bild gezeigt.
1
1
2-adrige Leitung
2-adrige Leitung
1 Nachrüstanleitung SOKO Sonic Buzzer SIPLACE S / F / C-Serie SOKO
Ausgabe 04/2006
10
: Schneiden Sie 2 Seitenteile des Kabelkanals aus, wo später der Entriegelungsknopf für die
Logo platziert wird.
1
1
: Schließen Sie die 2-adrige Leitung wie folgt an die Logo an:
1
1
1
1
1
1
1
1
Farbe Leitung
Eingang / Ausgang Funktion Klemmenbezeichnung
Braun
Ausgang + 24 V Q1
Weiß
Ausgang Masse / 0V M
entfernte Seitenteile
