NPM-W2 EJM7DC-MB-04M-04 工作 结束前 OFF SERVO 4-2-5 -1 1 ( ( )) 维修保养篇 4 - 2 - 5 使用工具 : 棉棒，棉纱布，空气枪 所需 时间 :30 分钟 (1 个部位 ) 有关点胶头上设置的点胶器清扫和检 查的说明。 1 ●点胶头移动到更换位置。 2 3 卸下点胶器 警告 使用心脏起搏器等的人员请勿靠近直线马达部 ( 因磁力引起的错误动作，可能造成事故 ) 顺序 4 当点胶头安装…
NPM-W2 EJM7DC-MB-05M-05
基板支撑
块的清扫
( )
1
5-3-1
-1
维修保养篇
5-3-1
■基板支撑块(标准)时
AA
AA
传送带
基板支撑块
前侧
后侧
基板
支撑块
型号
基板支撑块的概率图
背面 正面
A N610118877AB
■基板支撑块(自动更换用)时(选购件)时
BB
BB
传送带
基板支撑块
前侧
后侧
基板
支撑块
型号
基板支撑块的概略图
背面 正面
B N610145049AB
在这里对基板支撑块(标准/自动更换用(选购件))的清扫步骤加以说明。
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。
●从前侧执行清扫作业。
使用工具: 棉纱布、刷子等 所需时间: 10 分钟
NPM-W2 EJM7DC-MB-04M-04
工作
结束前
OFF
SERVO
4-2-5
-1
1
( ( ))
维修保养篇
4-2-5
使用工具:棉棒，棉纱布，空气枪 所需时间:30 分钟(1个部位)
有关点胶头上设置的点胶器清扫和检查的说明。
1
●点胶头移动到更换位置。
2
3
卸下点胶器
警告
使用心脏起搏器等的人员请勿靠近直线马达部
(因磁力引起的错误动作，可能造成事故)
顺序
4
当点胶头安装在前侧的时候，本项作业为后侧作业，如果点胶头安装在后侧的话，要从前侧来操作。
在下边以点胶头安装在后侧，从前侧操作为例进行说明。
ACTIVATION
NPM-W2 EJM7DC-MB-04M-04
4-2-5
-2
4
5

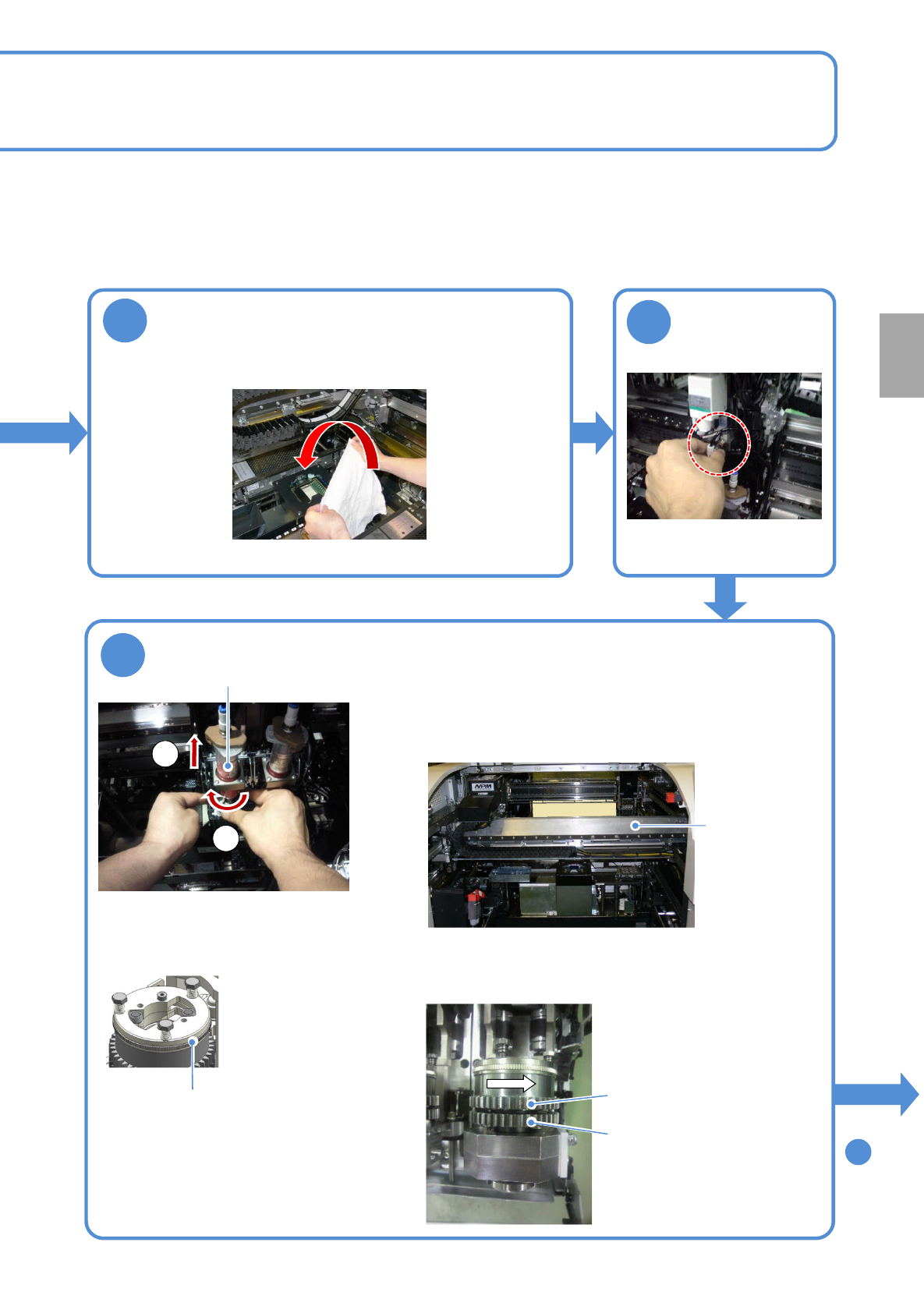

卸下气塞
顺序
7
6
卸下点胶器
每
24
小
时
保
养
定
期
检
查
为了防止粘着剂滴落到多功能识别照相机、吸嘴
交换器上，在单元上遮盖棉纱布加以保护
线性标尺
保护盖
①向顺时针方向旋转锁板，松开注射
器。
②将注射器向正上方拔出。
●在更换点胶器时，注意不要向X轴的线性标保护盖施加压
力。
会造成保护盖变形，有可能会发生和线性标尺读取头相干
涉。
●更换点胶器时，从上方看SC轴的齿轮，按逆时针方向旋
转的话，会喷出粘着剂，请务必注意。
1
2
θ轴
SC轴
锁板
注射器
