NPM-W2 EJM7DC-MB-12M-07 12-3 -14 2 1 3 电源灯 OFF 关闭检查 BOX 的 电源 ●请确认检查 BOX 内的 FA 电脑 的 UPS 是否停止。 ●请确认 FA 电脑的电源等是否灭 灯。 如果灯还亮着的话，关闭设备主体的 电源，经过大约 1 分钟左 右， UPS 就会停止，灯也会灭掉。 确认 UPS 是否停止 5 6 4 连接器 顺序 F A 电脑 ( 检查 BOX) 的 UPS 蓄电池的更换 1…
NPM-W2 EJM7DC-MB-12M-07
12-3
-13
7
维修保养篇
12-3
FA电脑(检查BOX)的日历蓄电池的更换
●日历蓄电池的更换是属于BIOS设定的专门工作，所以请一定和本公司服务担当联络。
NPM-W2 EJM7DC-MB-12M-07
12-3
-14
2
1
3

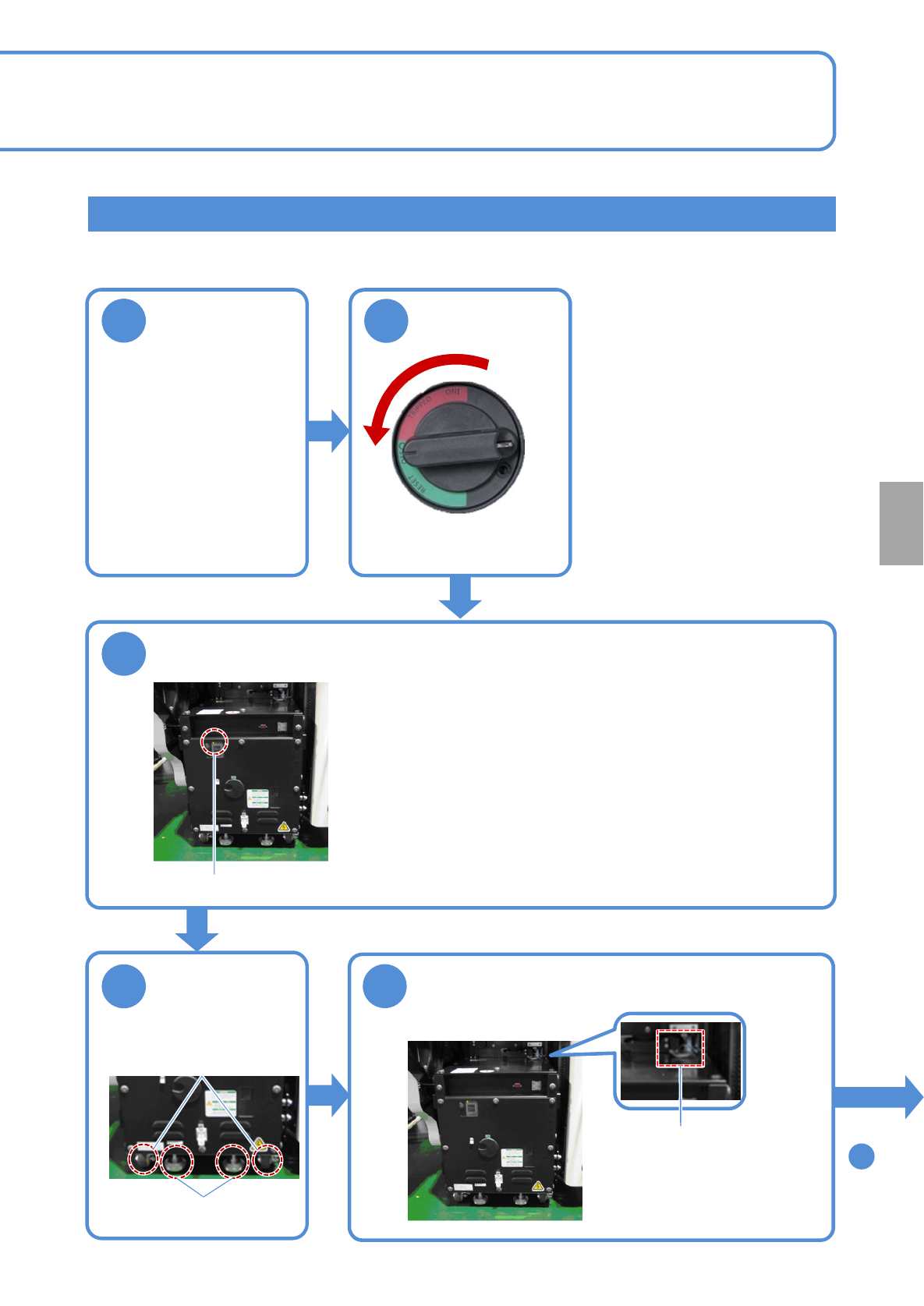

电源灯
OFF
关闭检查BOX的
电源
●请确认检查BOX内的FA电脑的UPS是否停止。
●请确认FA电脑的电源等是否灭灯。
如果灯还亮着的话，关闭设备主体的电源，经过大约1分钟左
右，UPS就会停止，灯也会灭掉。
确认UPS是否停止
5
6
4
连接器
顺序
FA电脑(检查BOX)的UPS蓄电池的更换 1
●超过蓄电池的寿命继续使用，会导致在停电时，丢失生产信息，或者是容易造成硬盘的损坏。
使用工具:十字螺丝刀、六角扳手(3 mm) 所需时间:60分钟
拆下与设备连接的连接器后，抽出检查BOX
解除检查BOX
的调节螺栓和
小轮的锁定
调节螺栓
小轮
᱉
㙍
䴬
䜞
Ԭ
Ⲻ
ᴪ
ᦘ
NPM-W2 EJM7DC-MB-12M-07
6 7
1314
(→P.12-3-9~12)
15
16 17
FA电脑
12-3
-15
FA电脑(检查BOX)的UPS蓄电池的更换 2
●螺丝(4个) ●螺丝(4个)
●螺丝(1个) ●螺丝(2个)
8
维修保养篇
12-3
拆下后侧的连接器托架和后侧盖
●连接器托架: 螺丝(2个)
●后侧盖: 螺丝(8个)
连接器托架
拆下FA电脑的连
接器(7处)
拆下FA电脑的托
架 (2个)
更换FA电脑的
UPS蓄电池
安装FA电脑的托
架 (2个)
托架 托架
将FA电脑放到检查BOX上后，安装连接器托架
检查BOX背面
●小心不要对缆线施加过大
的压力。
拧紧固定FA电脑
的螺丝
检查BOX前面
连接器
托架
