使用工具:不要 所需时间:1分钟

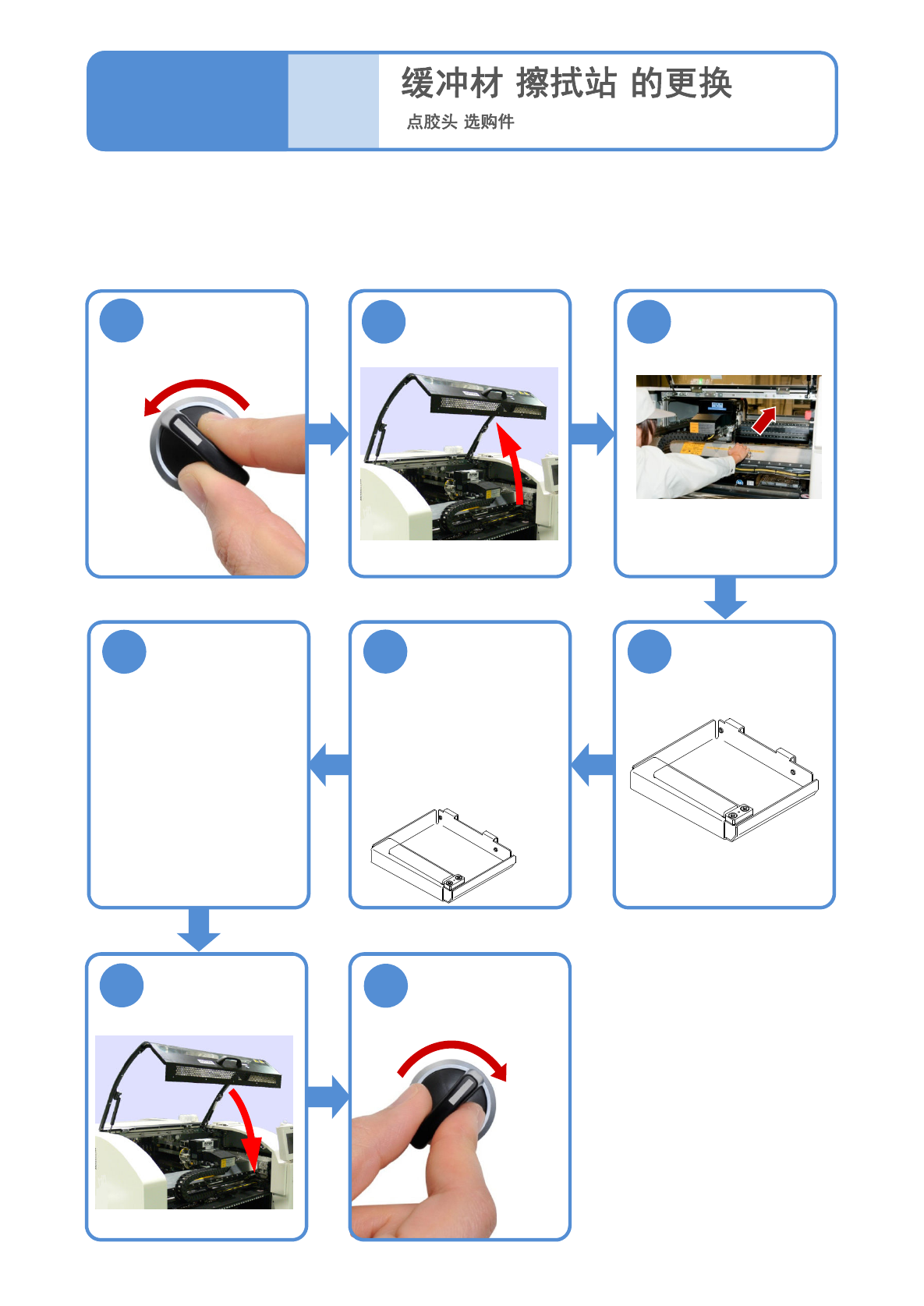

●如果缓冲材(擦拭站)破损或污脏很严重的话，请按照以下顺序更换缓冲材(擦拭站)。
3
1
2
把X轴往内推
45
6
SERVO
ON
7
8
( )
( ( ))
维修保养篇
12-5
卸下缓冲材(擦拭
站)
以新的擦拭站更换
下旧的缓冲材(擦
拭站)
复原缓冲材(擦拭
站)到原来的位置
●请确认缓冲材(擦拭站)是
否安置在正确位置。如果
压在台的边缘上，运转时
可能会导致吸嘴的破损。
●缓冲材(擦拭站):
N610116409AA
12-5
-1
NPM-W2 EJM7DC-MB-12M-07
᱉
㙍
䴬
䜞
Ԭ
Ⲻ
ᴪ
ᦘ
125
-2
NPM-W2 EJM7DC-MB-12M-07
维修保养篇
12-6
( 16 )
1
在这里，对贴装头 (轻量16吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具：无需 所需时间：15分钟(1台贴装头) 寿命 (参考)：6000 [h]
3
OFF
SERVO
●后侧时，
1
2
卸下交换台车
(→P.3-2)
12-6
-1
7
6
更换空气过滤器芯
空气过滤器芯
接口 O环
●空气过滤器芯型号:
N510059928AA
●请确认O环没有发生劣化。
当发生劣化时，请更换。
●O环型号:
N510059867AA
1
2
接口把手
按下把手，插进附
带空气过滤器芯的
接头
●16处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头相机
的情形下进行作业。
●在更换空气过滤器芯时，请小心
操作。(→P.12-6-3)
SERVO
ON
9
8
ACTIVATION
