NPM-W2 EJM7DC-MB-12M-07 ᱉ 㙍 䴬 䜞 Ԭ Ⲻ ᴪ ᦘ 12-7 -2 1 1 12 安装托架 ●螺丝 ( 4 个 ) 前侧 : 2 个 后侧 : 2 个 使用工具 : 六角扳手 ( 2.5 mm ) 安装贴装头后，进 行校准 ( → P.11-1) 3 4 5 6 卸下过滤器 使用工具 : 扳手 ( 7 mm ) 过滤器 ● 12 处 连接器 软管 卸下连接器、软管 ●各 12 处 分解过滤器 使用工具 : 扳…
NPM-W2 EJM7DC-MB-12M-07
维修保养篇
12-7

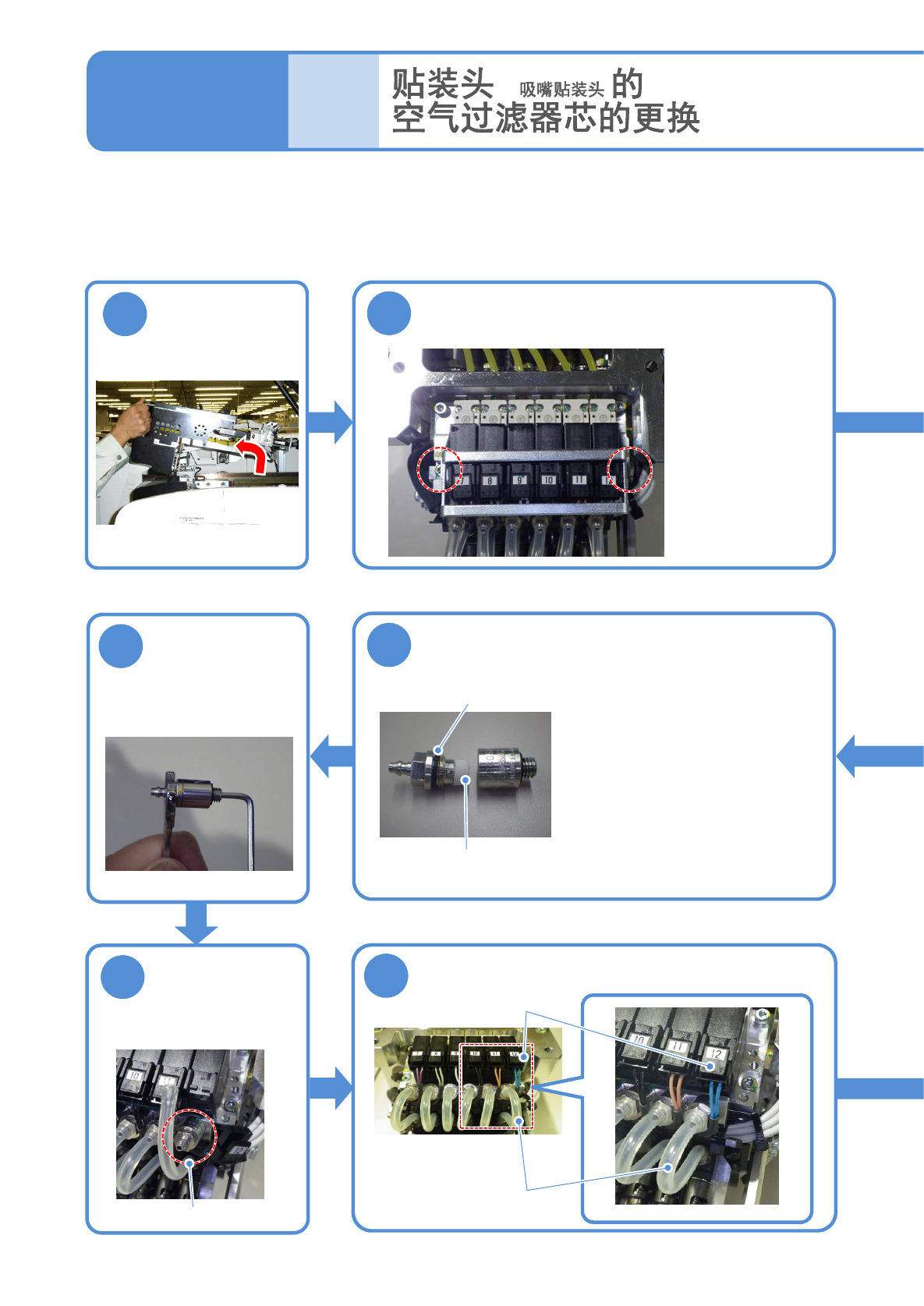

在这里，对贴装头 (12吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具：扭矩扳手 (N510050388AA) 、长钻 (六角对边 5 mm 、N510046662AA)、
六角扳手 (2.5 mm)、六角扳手 (2 mm)、扳手 (7 mm)
所需时间：135 分钟 (1台贴装头) 寿命 (参考)：6000 [h]
1
2
卸下贴装头
(→P.11-1)
卸下托架
●螺丝 ( 4个 )
前侧: 2个
后侧: 2个
使用工具：六角扳手 ( 2.5 mm )
(12 )
12-7
-1
9
8
7
10
更换空气过滤器芯
●空气过滤器芯型号:
N510068213AA
●在更换空气过滤器芯时，请小心操
作。(→P.12-6-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。当发生
劣化时，请更换。
空气过滤器芯
O环
组装过滤器
使用工具:
扳手 ( 7 mm )
六角扳手 ( 2 mm )
安装过滤器
使用工具: 扳手 ( 7 mm )
过滤器
●12处
连接器
软管
安装连接器、软管
●各12处
NPM-W2 EJM7DC-MB-12M-07
᱉
㙍
䴬
䜞
Ԭ
Ⲻ
ᴪ
ᦘ
12-7
-2
11 12
安装托架
●螺丝 ( 4个 )
前侧: 2个
后侧: 2个
使用工具: 六角扳手 ( 2.5 mm )
安装贴装头后，进
行校准
(→P.11-1)
3
4
56
卸下过滤器
使用工具: 扳手 ( 7 mm )
过滤器
●12处
连接器
软管
卸下连接器、软管
●各12处
分解过滤器
使用工具: 扳手 ( 7 mm )、六角扳手 ( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
过滤器
六角扳手扳手
用棉棒清扫过滤器
内部
棉棒
NPM-W2 EJM7DC-MB-12M-07
维修保养篇
12-8
( 8 )
12-8
-1
3
1
ACTIVATION
2
卸下交换台车
(→P.3-2)
7
8
9
●在更换空气过滤器芯时，请
小心操作。
(→P.12-6-3)
●空气过滤器芯型号:
N510059928AA
●请确认O环没有发生劣化。
当发生劣化时，请更换。
●O环型号: N510059867AA
1
2
在这里，对贴装头 (轻量8吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具: 无需 所需时间: 15分钟 (1台贴装头) 寿命 (参考): 6,000 [h]
按下把手，插进附
带空气过滤器芯的
接头
更换空气过滤器芯
空气过滤器芯
接头 O环
接头 把手
●8处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头相机
的情形下进行作业。
OFF
SERVO
