NPM-W2 EJM7DC-SF-01N-06 1-9-2 -2 紧急停止状态 解除状态 STOP 生产的暂时停止 ( 中途停止 ) 或 者停止操作。 紧急停止开关 紧急停止设备。 ●解除时，按顺时针方向转， 恢复原状。 ( 前后 / 后侧 共 2 个 ) OPTION 追加功能时的预备。 ●标准规格是未使用。 EXCHANGE 可以安装或者卸下交换台车。 ●可以更换时亮灯。 伺服开关 马达的伺服开关设定为 ON 或者 OFF 。 ( …
NPM-W2 EJM7DC-SF-01N-06
各部位
名称
1-9-2
-1

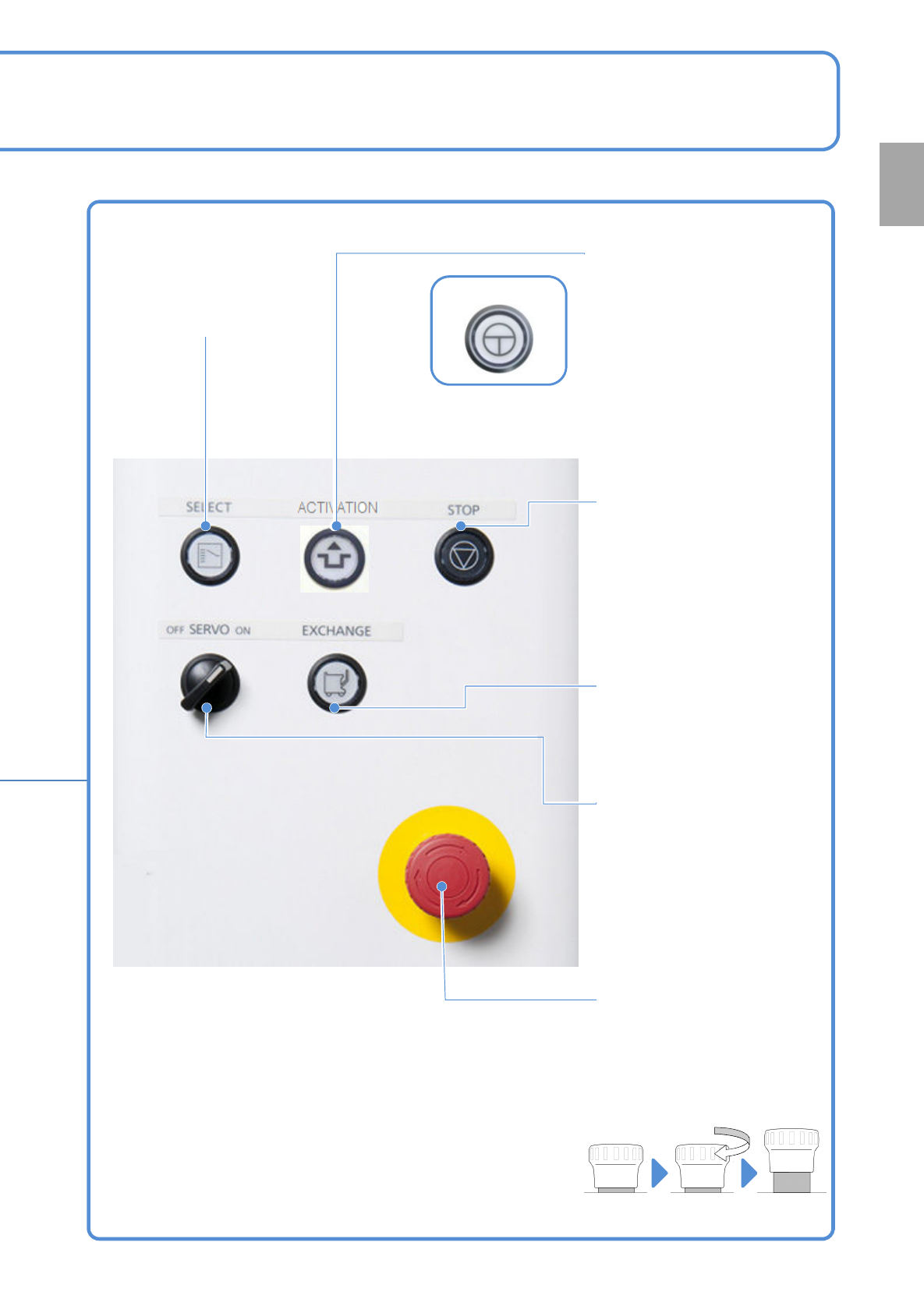

前侧/后侧
1-9-2
START
开始生产。
●暂时停止状态时，
再启动开始生产。
●按住 键时，按START键。
NPM-W2 EJM7DC-SF-01N-06
1-9-2
-2
紧急停止状态 解除状态
STOP
生产的暂时停止(中途停止)或
者停止操作。
紧急停止开关
紧急停止设备。
●解除时，按顺时针方向转，
恢复原状。
(前后/后侧 共2个)
OPTION
追加功能时的预备。
●标准规格是未使用。
EXCHANGE
可以安装或者卸下交换台车。
●可以更换时亮灯。
伺服开关
马达的伺服开关设定为ON或者
OFF。
(设备启动指令的无效化)
●开始生产时，设定为ON。
●手伸入设备的可动部内操作
时，必须设定为OFF。
⺤
䇚
SELECT
把前侧或者后侧面的操作开关
以及触摸屏的操作设定为有效。
●有效时亮灯。
※
ENABLING
ACTIVATION
(或ENABLING )
在按下这个开关的状态下，同时
按下启动设备的开关或者触摸屏
的操作键。
(以防发生危险)
●记载章节
《操作篇》
8/9 章以外的章节
《维护篇》
2/3/9/14-16 章以外的章节
※
NPM-W2 EJM7DC-SF-01N-06
各部位
名称
1
1-9-3
-1

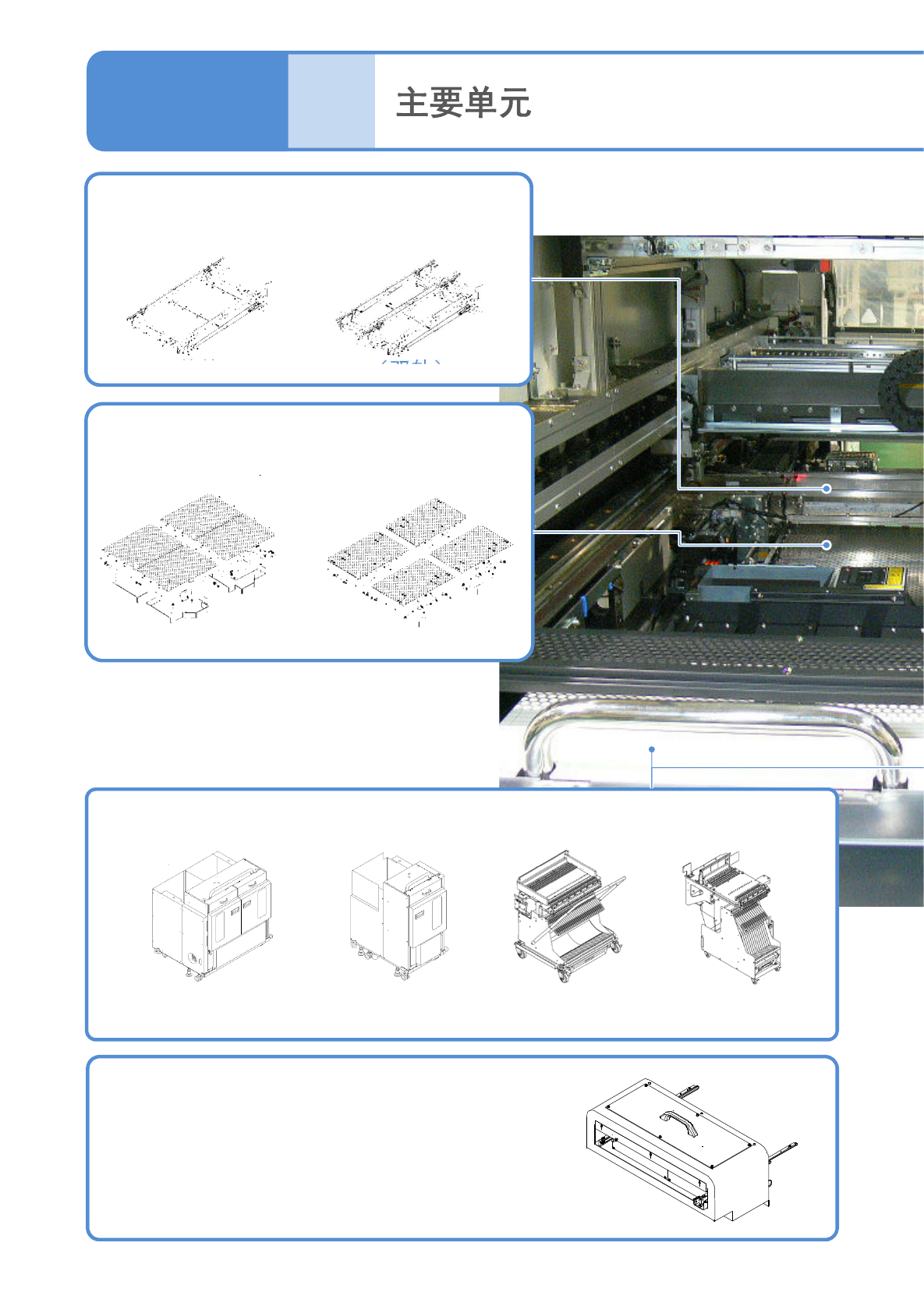

1-9-3
基板支架(单轨/双轨)
通过支撑块和支撑销，支撑基板背面。
基板传送带
传入、夹紧、传出基板。
延长传送带(单轨/双轨)
下述目的连接时，在设备的左右安装延长传送带。
・使长度超过220 mm的基板在上游待机。(设置在上游)
・确保设备的可动部的安全距离。
●设置在生产线最前端和最后端的NPM-W2。
供给部
供给贴装元件。
●后侧的供给形态，随设备规格不同而异。
单式托盘供料器
(后侧)
双式托盘供料器
(后侧)
13站供给单元
(后侧)
交换台车
(前侧、后侧)
（双轨）(单轨)
（双轨）(单轨)
