NPM-W2 EJM7DC-MB-06M-05 对 12 吸嘴贴装头进行说 明。轻量 16 、 8 吸嘴贴装头的清 扫方法相同。 使用工具 : 棉纱布、气枪、棉棒、吸嘴清扫销 φ 0.4(KXF0DY HTA00) 、吸嘴清扫销 φ 0.15(KXF0DYHU A00) 所需时间 : 轻量 16 吸嘴贴 装头、 12 吸嘴贴装头、 8 吸嘴贴装头， 1 台贴 装头大致需要时间分别为 20 分钟、 15 分钟、 10 分钟。 轻量 16 …
NPM-W2
EJM7DC-MB-06M-05
( ) ( )
1
吸嘴各部位的名称和作用
A
B
D
E
C
E
吸嘴锥形面
是被贴装头的吸嘴座夹住的部分。
(锥形面、卡槽内如果有灰尘，是造成空
气泄漏、不易夹住的原因)
吸嘴反射板
黑色树部分，它会反射来自多功能识别照
相机的LED照明光并对元件进行识别。
(如果有灰尘，是造成识别错误的原因)
吸嘴尖端部(吸嘴部)
是与元件直接接触的吸着部分。
(侧面如果有灰尘，是造成识别错误的原
因。如果吸着孔有灰尘，是造成吸着错
误的原因)
吸嘴内部
(吸嘴内部如果有污垢，有可能使元件的
吸着、贴装、真空圧的各种检测功能将
无法正常进行)
吸嘴凸缘上面
吸嘴的种类和制造序号No.的信息通过
2D代码显示。通过贴装头照相机识别2D
代码部。
(这部分如果有灰尘或损伤，是造成识别
错误的原因)
吸嘴交换器
这是存储吸嘴的单元。切换贴装元件前，贴装头可
以自动更换吸嘴。
吸嘴交换器上面
(
吸嘴交换器上面如果有灰尘，是造成吸嘴反
射板也会有灰尘、识别错误的原因)
6-4
-1
对吸嘴和吸嘴交换器的清扫方法进行说明。
A
D
B
C
●手动放置或取出吸嘴时，把挡板往左侧滑动。
挡板
吸嘴
维修保养篇
6-4
挡板部轴承
(前侧: 2处、后侧: 2处)
前侧
每
5
6
0
小
时
保
养
定
期
检
查
NPM-W2
EJM7DC-MB-06M-05
对12吸嘴贴装头进行说明。轻量16、8吸嘴贴装头的清扫方法相同。
使用工具:棉纱布、气枪、棉棒、吸嘴清扫销 φ0.4(KXF0DYHTA00)、吸嘴清扫销 φ0.15(KXF0DYHUA00)
所需时间:轻量16吸嘴贴装头、12吸嘴贴装头、8吸嘴贴装头，1台贴装头大致需要时间分别为
20 分钟、15 分钟、10 分钟。
轻量16、12、8吸嘴贴装头时 1
1
6-4
-2

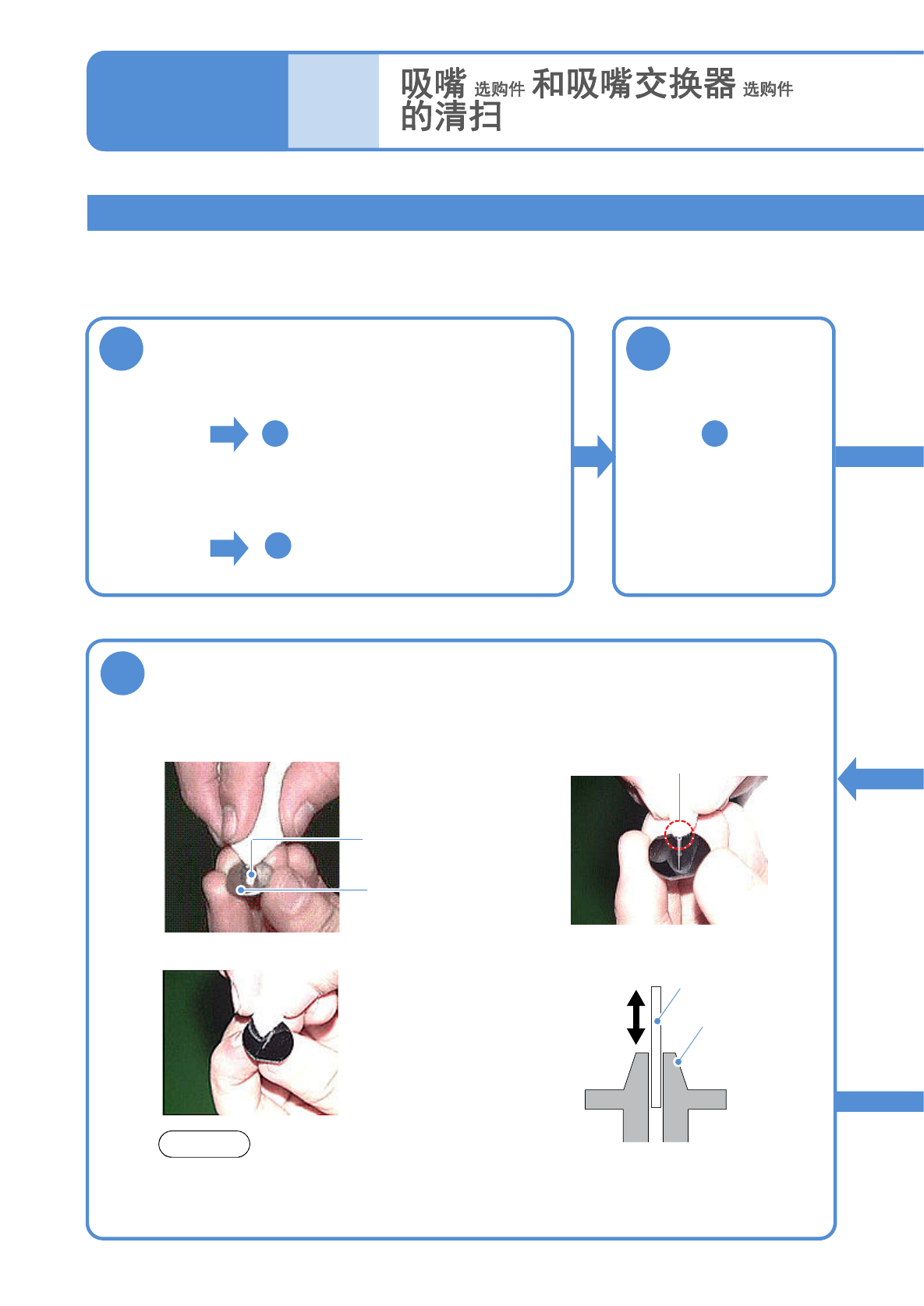

■清扫贴装头上的吸嘴
2
■清扫吸嘴交换器内收纳的吸嘴
3
2
卸下吸嘴座
(→P.7-1)
7
■吸嘴锥形面和
吸嘴凸缘上面
吸嘴锥形面
吸嘴凸缘上面
●确认2D代码上没有灰尘和
破损。
■吸嘴尖端部
吸嘴尖端部
●从顺序 开始操作。
5
清扫吸嘴
●请勿使用任何溶剂。
(是造成吸嘴反射板的变色、变形、接合不
良的原因 )
注意
■吸嘴反射板
吸嘴清扫销
■吸嘴内部
柄
●从吸嘴上侧 (柄侧)，把吸嘴清扫销插入，
排出吸嘴内部堆积的灰尘。
维修保养篇
6-4
( ) ( )
2
NPM-W2
EJM7DC-MB-06M-05
6-4
-3
4
从吸嘴交换器卸下
吸嘴
吸嘴
顺序
9
吸嘴尖端的变形
确认吸嘴尖端
●吸嘴尖端发生磨损或者变
形时更换新吸嘴。
5
吸嘴尖端的磨损
6
去除吸嘴的空气路径上的灰尘
吸嘴的空气路径
●对吸嘴尖端向里吹气。这时，请注意勿让气枪碰到
吸嘴尖端。
(吸嘴尖端可能破损或者变形)
清扫吸嘴交换器上面
8
●12、轻量16吸嘴贴装头的交换器用棉棒进行清扫，
8吸嘴贴装头的交换器用棉纱部等进行清扫。
●请勿在和吸嘴反射板的接触面上留下灰尘。
●请确认挡板和吸嘴交换器的空隙间没有夹住灰尘等异物。
(→『操作篇』P.2-5-2)
吸嘴交换器
气枪
吸嘴
3
卸下吸嘴交换器
(→『操作篇』P.2-5-1)
每
5
6
0
小
时
保
养
定
期
检
查
吸嘴
