NPM-W2 EJM7DC-MB-08M-06 8-2 -3 1 2 OFF 3 4 前侧盖子 5 ( → P.8-2 -1 ) 6 7 ON 对检查 BOX 的 FA 电脑上设置的过滤器 的清扫方法进行说明。 使用工具 : 六角扳手、吸尘器 所 需时间 :15 分钟 维修保养篇 8 - 2 F A 2 ( BOX( ) LNB ( )) 关闭检查 BOX 的 电源 确认 UPS 是否停止 ●请确认检查 BOX 内的 FA 电 脑的 U…
NPM-W2 EJM7DC-MB-08M-06
8-2
-2
拆下前侧盖
2 3
取下过滤器压板
●从4处的槽口 取下挂勾。
下前侧盖
●拆下以过滤器压板固定的
过滤器。
●使用吸尘器去除灰尘。
4
5
安装过滤器压板
●将过滤器安装到过滤器
压板上。
●将挂勾插进4处的槽口中。
槽口
槽口
挂勾
过滤器
压板
槽口
槽口
挂勾
过滤器
压板
除去过滤器的灰
尘
每
3
0
0
0
小
时
保
养
定
期
检
查
NPM-W2 EJM7DC-MB-08M-06
8-2
-3
1
2
OFF
3
4
前侧盖子
5
(→P.8-2
-1
)
6
7
ON

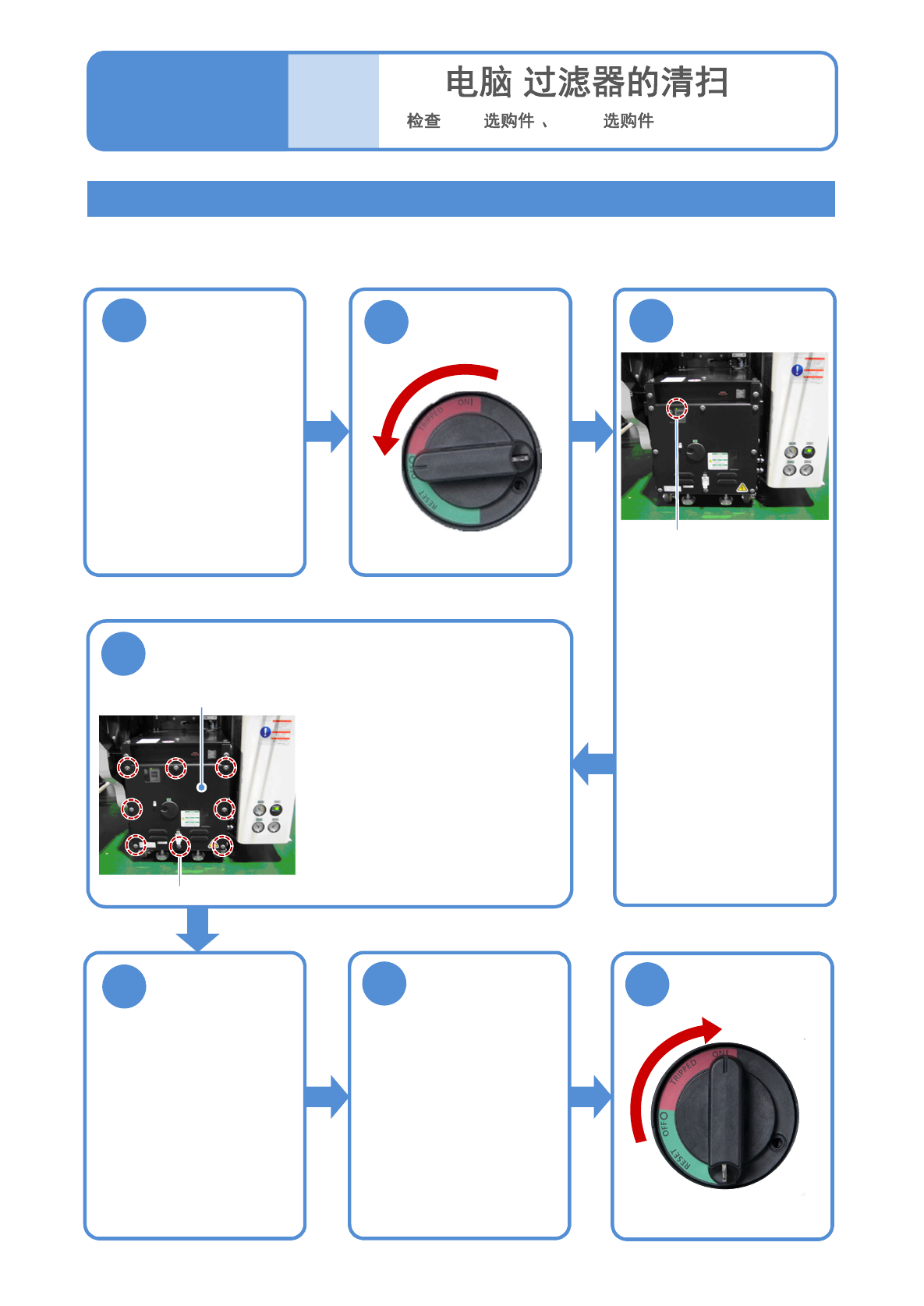

对检查BOX的FA电脑上设置的过滤器的清扫方法进行说明。
使用工具:六角扳手、吸尘器 所需时间:15 分钟
维修保养篇
8-2
FA 2
( BOX( ) LNB ( ))
关闭检查BOX的
电源
确认UPS是否停止
●请确认检查BOX内的FA电
脑的UPS是否停止。
●请确认FA电脑的电源灯是
否灭灯。
即使仍旧亮灯，关闭设备主
体的电源后，经过大约1分
钟左右，UPS就会停止，
电源灯即会熄灯。
电源灯
卸下检查BOX的前侧盖子
●使用六角扳手，打开检查
BOX的前侧盖子。
●前侧盖子被八个固定螺丝
固定着。
固定螺丝
卸下过滤器、清扫
安装检查BOX的
前侧盖子
●使用六角扳手，安装检查
BOX的前侧盖子。
●前侧盖子通过8处的螺丝
来固定。
检查BOX的FA电脑的过滤器的清扫
NPM-W2 EJM7DC-MB-11M-05
4

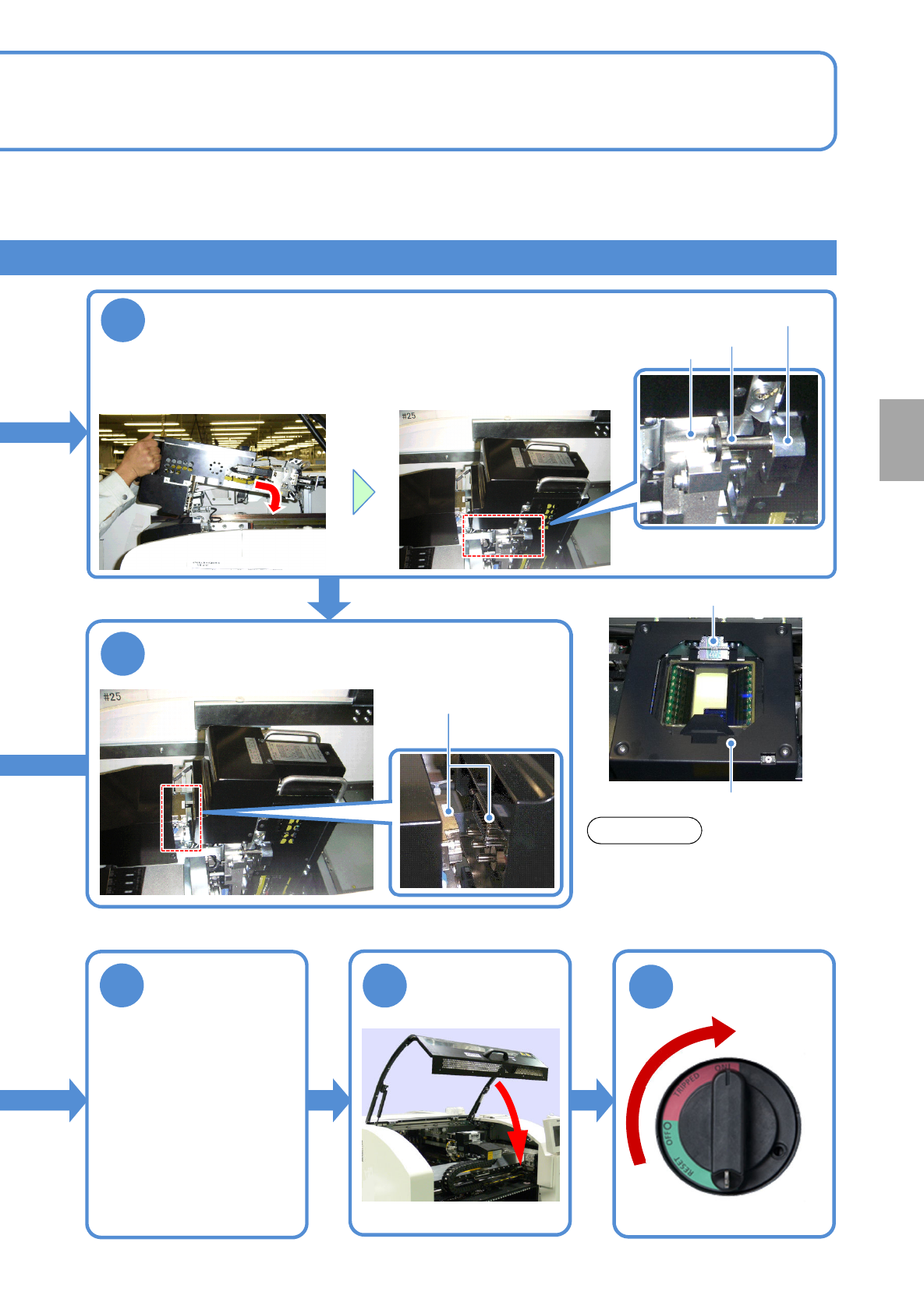

拉出贴装头，插入连接器
连接器
11-1
-4
6
7
注意
通过8吸嘴贴装头或者3吸嘴贴装
贴装BGA、CSP时，请确认在多
功能识别照相机单元上是否安装
了侧面照明。
侧面照明
多功能识别照相机单元
贴装头板
●贴装头挡块:左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
3
安装贴装头
解锁
ON
更
换
8
更换吸嘴交换器
●更换成与所安装贴装头相
应的吸嘴交换器。
●使用点胶头时，更换成试
点胶单元。
●在使用检查头的情形下，
更换校正治具。
