NPM-W2 EJM7DC-MB-06M-05 6-5 -2 每 5 6 0 小 时 保 养 定 期 检 查 检查皮带 可动侧 固定侧 ■单轨传送带 皮带 ■双轨传送带 可动侧 固定侧 可动侧 固定侧 轨道 1 侧 轨道 2 侧 7 顺序 8 电机滚轮 ●将皮带套上电机滚轮(下图箭头所指部 位)， 如果发现划痕、 灰尘等附着、磨损、擦伤等现象，则 实施更换。 ●双轨传送带的各轨道上有 8条、单轨传送带有8条。(参照下 图） ●电机滚轮位…
NPM-W2
EJM7DC-MB-06M-05
6-5
-1
/
( )
1
维修保养篇
6-5
卸下交换台车
(→P.3-2)
1 2
将传送带宽度调
整为150 mm(为
了更有利于操作)
(→『操作篇』P.2-5-4)
4

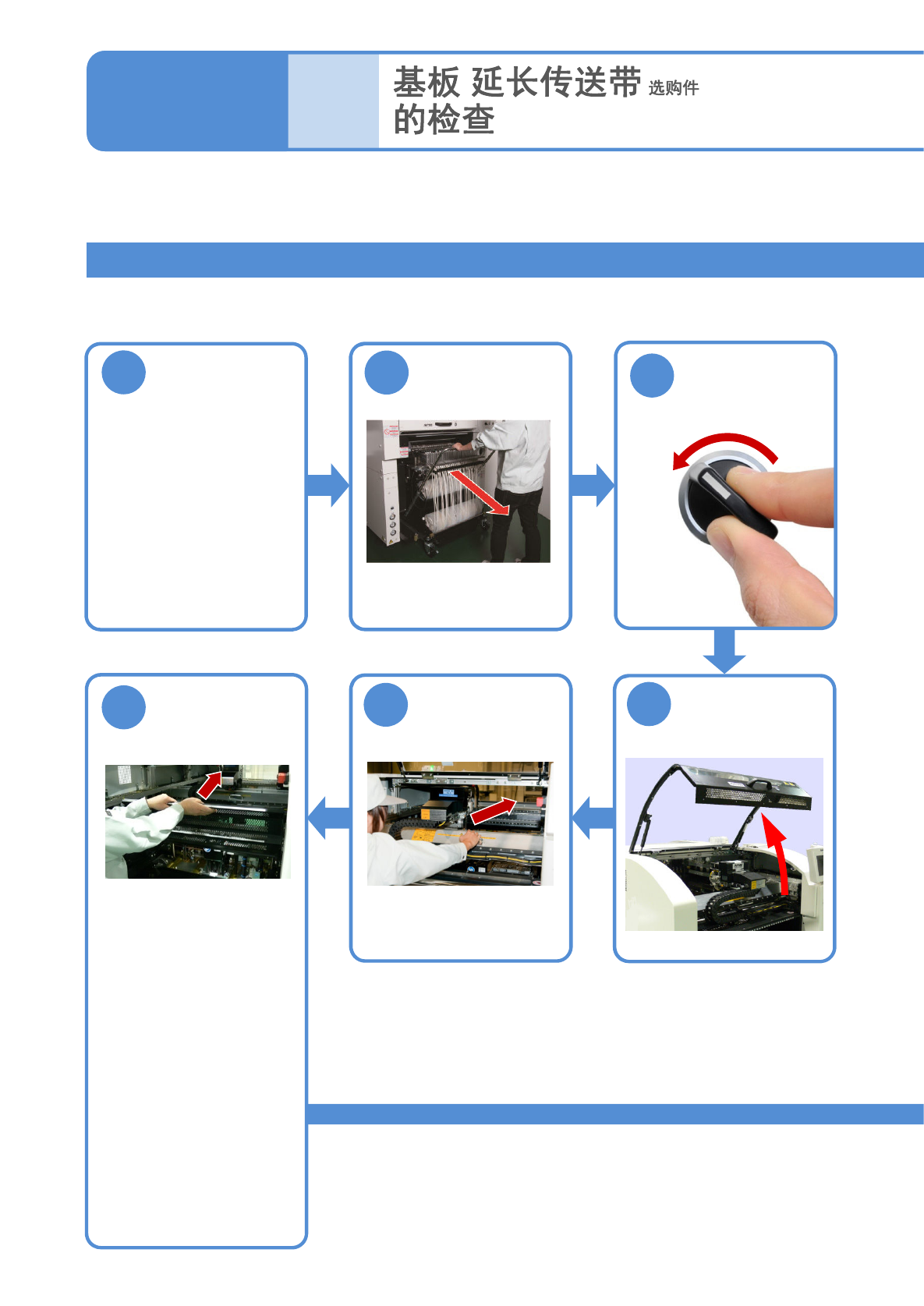

基板传送皮带的检查
OFF
SERVO
3
●以前基准为前提，对前侧操作进行说明。
●后基准时，卸下托盘供料器，在后侧进行操作。
对基板传送带的检查方法进行说明。
使用工具:皮带张力计 单轨传送所需时间:10分钟 双轨传送带所需时间:15分钟
5
6
把供料器工作台
盖往内推
把X轴往内推
●当不易进行操作时，请取下
供料器工作台盖。
●请不要倚靠在供料器工作台
盖上，或者在盖上放置物品。
NPM-W2
EJM7DC-MB-06M-05
6-5
-2
每
5
6
0
小
时
保
养
定
期
检
查

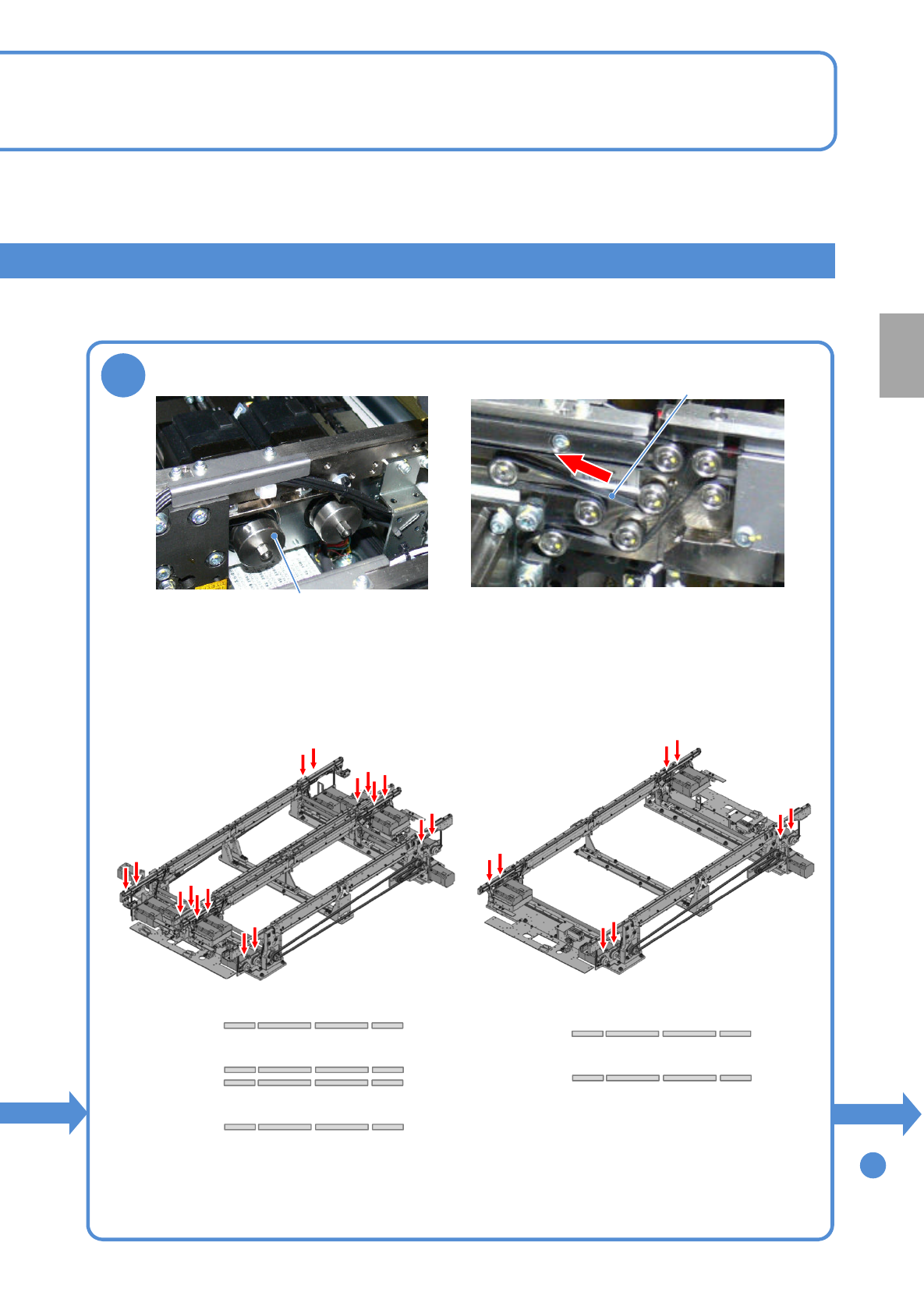

检查皮带
可动侧
固定侧
■单轨传送带
皮带
■双轨传送带
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧
7
顺序
8
电机滚轮
●将皮带套上电机滚轮(下图箭头所指部位)，如果发现划痕、
灰尘等附着、磨损、擦伤等现象，则实施更换。
●双轨传送带的各轨道上有8条、单轨传送带有8条。(参照下
图）
●电机滚轮位置
●皮带位置
●电机滚轮位置
●皮带位置
NPM-W2
EJM7DC-MB-06M-05
/
( )
2
维修保养篇
6-5
8
把供料器工作台
盖恢复到原来状
态
11
9 10
SERVO
ON
安装交换台车
(→P.3-2)
6-5
-3
