NPM-W2 EJM7DC-MB-13M-02 13-21-2 -21 精度验证 1 1 ( ) 维修保养篇 1 3 - 2 1 - 2 6 ●计测结果 Cpk 比规定值低时， 反映至贴装位置的偏移值 ( 点胶 ) 。 6 显示点胶精度 XY( 点胶位置精度 ) 和点胶面积 ( 点胶分布 ) 。 pos1 、 pos2 、全点胶头的精度的切换。 显示各点胶角度的精度。 XY( 点胶位置的精度 ) 目标值的切换。 A ●各元件的 Cpk …
NPM-W2 EJM7DC-MB-13M-02
13-21-2
-20
ṗ
点胶确认和反映 (点胶结果的确认)
1
点胶结束之后
2
(自动运转结束)
3
4
5
2
3
4 5
选择工作台
(显示前后个别或者综合的精度)
+
NPM-W2 EJM7DC-MB-13M-02
13-21-2
-21
精度验证
11
( )
维修保养篇
13-21-2
6

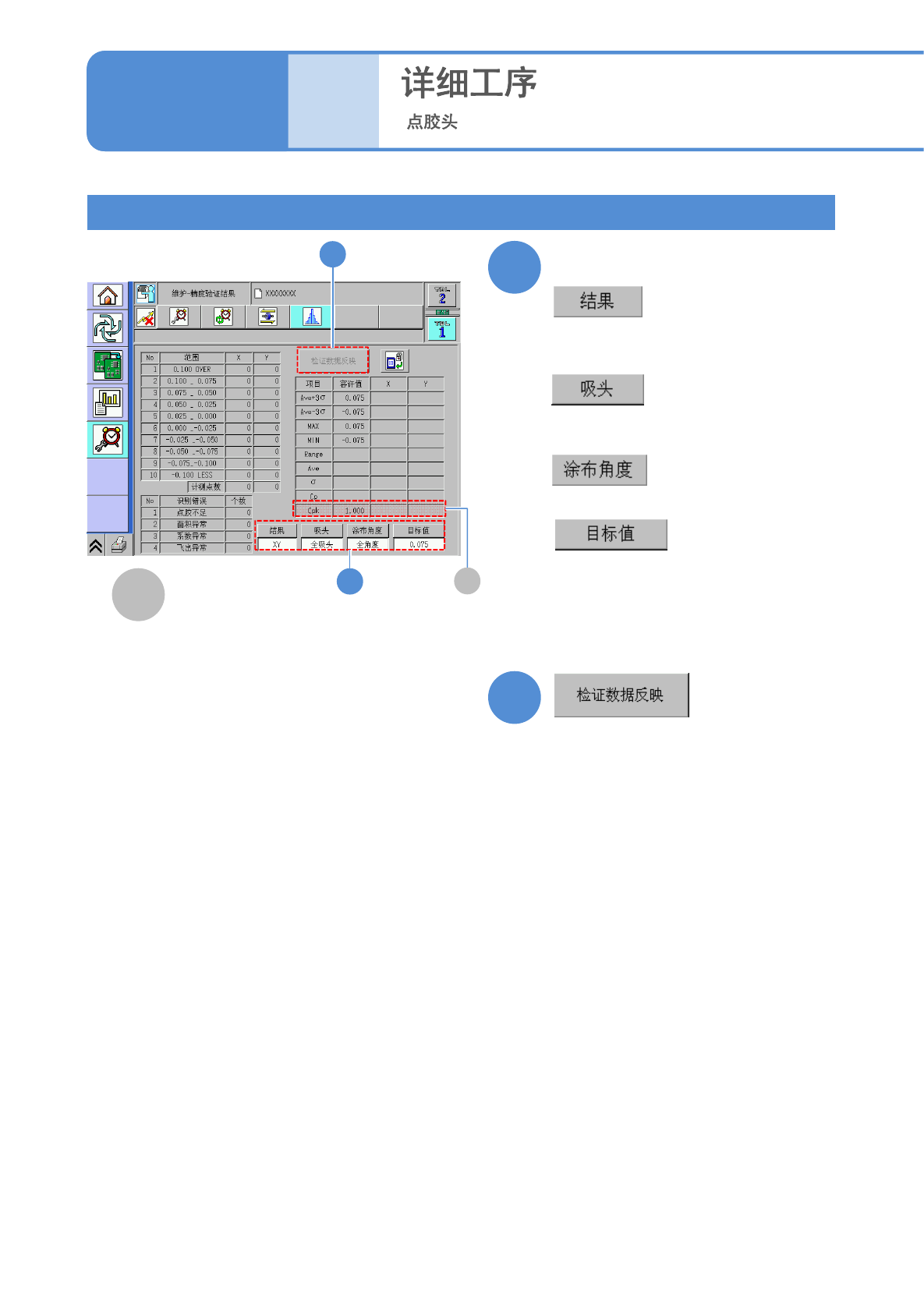

●计测结果Cpk比规定值低时，
反映至贴装位置的偏移值(点胶)。
6
显示点胶精度
XY(点胶位置精度)和点胶面积(点胶分布)。
pos1、pos2、全点胶头的精度的切换。
显示各点胶角度的精度。
XY(点胶位置的精度)目标值的切换。
A
●各元件的Cpk规定值
(→『操作篇』P.9-1-1 ‘基本性能’)
A
Cpk
7
7
点胶确认和反映 (点胶结果的确认)
NPM-W2 EJM7DC-MB-13M-02
13-21-2
-22
ṗ

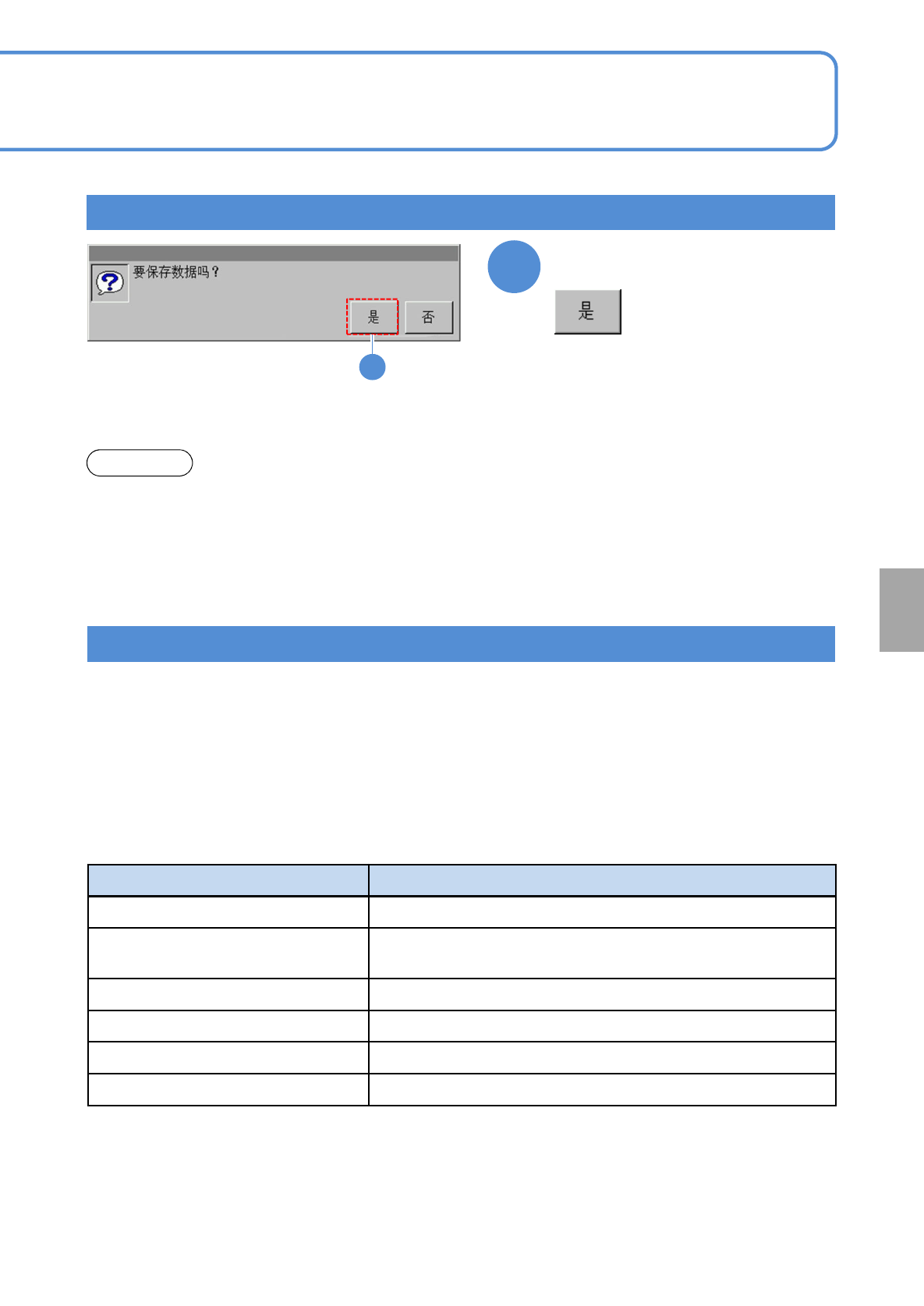

点胶结果的确认 (验证数据的反映)
确认提示
8
8
(数据反映之后，机械参数会被更新)
通知
点胶精度的确认
原因 处理方法
不同种类的粘着剂 请确认粘着剂的型号
没有使用校准点胶嘴
请确认点胶嘴型号
校准点胶嘴：No.7202
贴装头轴破损 请确认轴滑动时，是否发生卡住现象
贴装头照相机亮度不正确 实施有关照明亮度的校准
点胶头的机械参数不正确 实施有关点胶头的校准
精度验证结果的面积值有异常的大圆圈 实施有关照明亮度的校准
●通过再次计测，能够确认计测精度的结果。
此时，请执行接下来的“点胶精度的确认”操作。
通过“点胶确认和反映”对登录偏移量的结果进行验证。步骤与“点胶确认和反映”相同。
这个步骤不是必须执行的步骤，只是作为测量设备精度实力的一个参考而实施。
●MCDATA(生产程序)请使用精度验证MCDATA。
(→ P.13-21-1
-10
‘■MCDATA的种类’)
●精度验证MCDATA是用来确认精度的，因此请不要反映通过测量结果所得的每个角度偏移量。
(→ P.13-21-1
-1
‘■验证数据的反映’)
当精度检验结果没有得到提高时，可以考虑以下原因:
