NPM-W2 EJM7DC-MB-05M-05 ∗ ∗ ∗ ∗ ∗ 1 (3 ( )) 使用工具 : 气枪、棉纱布、棉棒、六角扳手 (2. 5 mm) 、扳手 ( 7 mm) 所需时间 :1 台贴装头大约需要 3 0 分钟、 清扫部位 吸嘴座锥形面 ( 如果有灰尘，夹紧吸嘴时无法与 吸嘴锥形面紧密接触，发生空气 泄漏，是造成贴装精度恶化和吸 着错误的原因 ) 吸嘴反射板 ●黑色树脂品，为了防止损伤表面 而进行了表面特殊加工 。它会反 射…
NPM-W2 EJM7DC-MB-05M-05
5-1
-2
定
期
检
查
每
1
4
0
小
时
保
养
NPM-W2 EJM7DC-MB-05M-05
∗
∗
∗
∗
∗
1
(3 ( ))
使用工具:气枪、棉纱布、棉棒、六角扳手(2.5 mm)、扳手(7 mm)
所需时间:1台贴装头大约需要30 分钟、

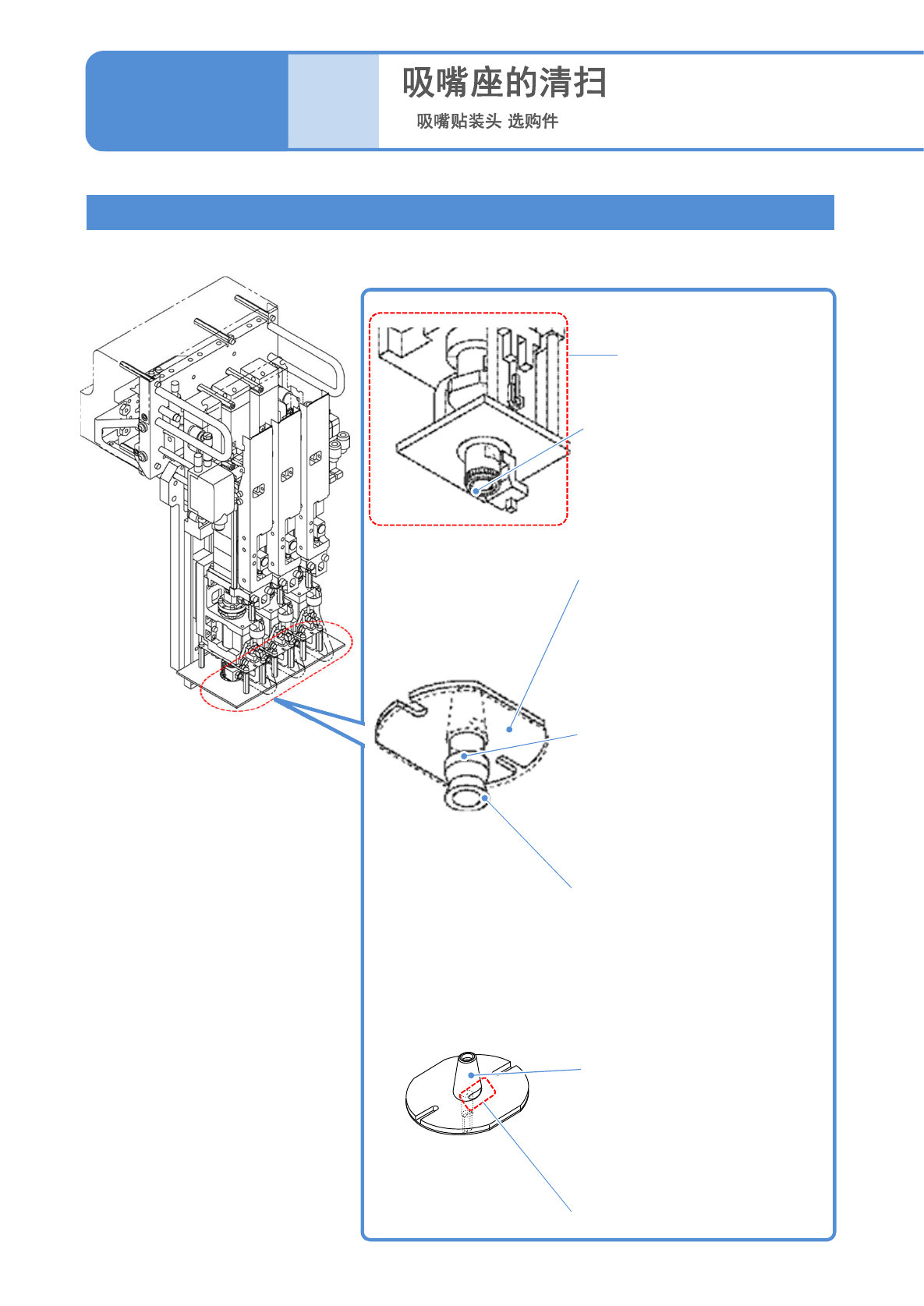

清扫部位
吸嘴座锥形面
(如果有灰尘，夹紧吸嘴时无法与
吸嘴锥形面紧密接触，发生空气
泄漏，是造成贴装精度恶化和吸
着错误的原因)
吸嘴反射板
●黑色树脂品，为了防止损伤表面
而进行了表面特殊加工。它会反
射LED照明光对元件进行识别。
(如果有灰尘，是造成识别错误的
原因)
吸着垫圈
●为了使垫圈吸嘴更加稳定进行吸
着，在吸嘴尖端安装橡胶垫圈。
(如果有裂纹，发生空气泄漏，是
造成吸着错误的原因)
吸嘴尖端部(吸嘴部)
●吸着元件。
(如果侧面有灰尘，识别时由于阴
影造成识别错误。另外，如果吸
着孔有灰尘，是造成吸着错误的
原因)
吸嘴座锥形面
●被贴装头的吸嘴座夹住的部分。
(锥形面、卡槽内如果有灰尘等污
垢，是造成空气泄漏、不易夹住
的原因)
5-2
-1
吸嘴座
卡槽
维修保养篇
5-2
NPM-W2 EJM7DC-MB-05M-05
5-2
-2
每
1
4
0
小
时
保
养
定
期
检
查

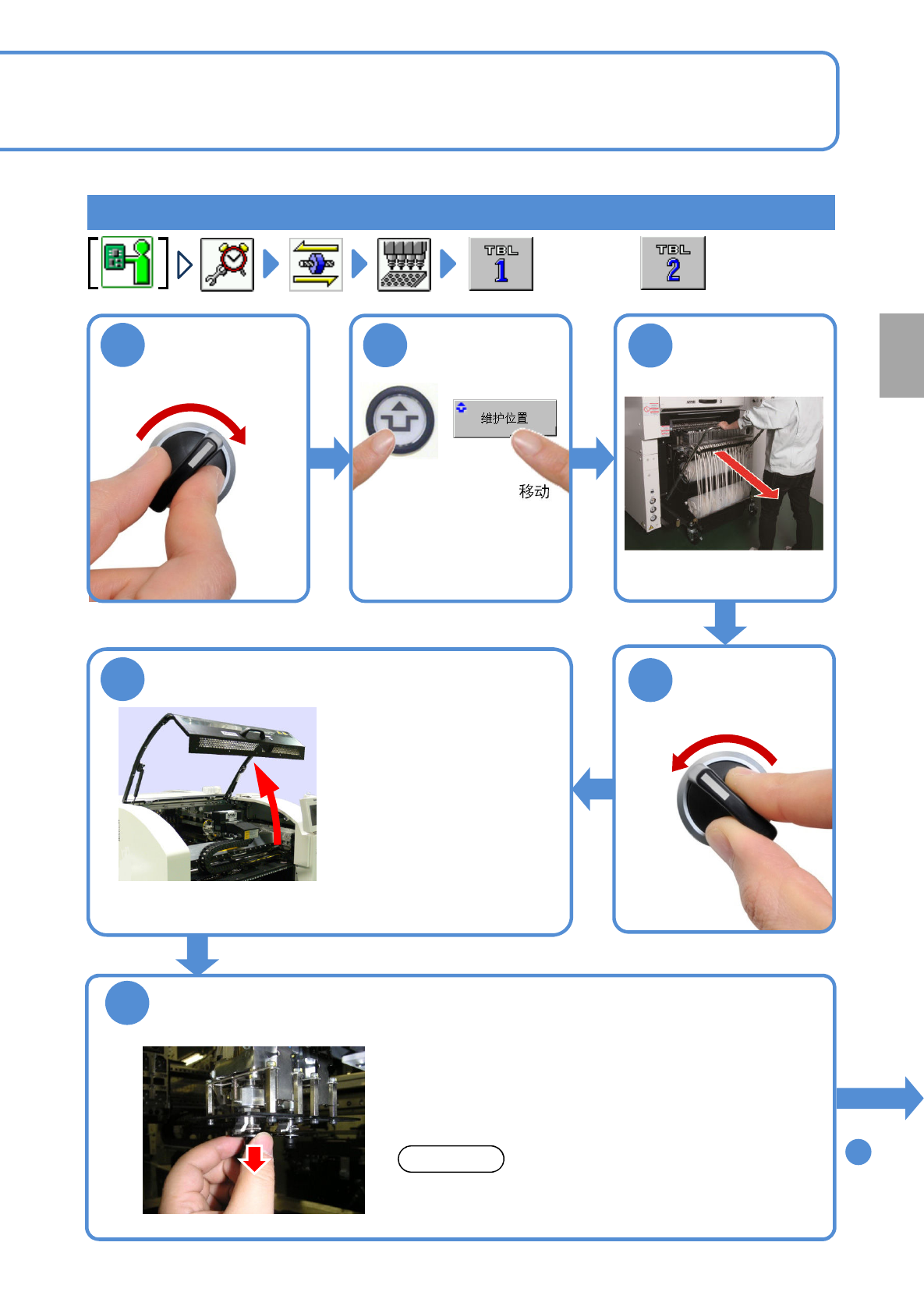

卸下吸嘴
●后侧时，
6
卸下吸嘴
●请笔直卸下。如果倾斜，夹具夹扣可能会破损。
注意
●把贴装头移动到容易操作的位置。
●拿住吸嘴反射板的边缘，往下拉。
●前侧贴装头的Y轴，移动
到前侧。
●托盘供料器规格时，后侧
贴装头的Y轴移动到后侧。
托盘供料器规格时，后侧
贴装头的Y轴移动到前侧。
卸下交换台车
(→P.3-2)
OFF
SERVO
1
2
4
3
7
顺序
SERVO
ON
5
●前侧交换台车规格、后侧
托盘供料器规格时，在前
侧操作。
●后侧托盘供料器规格时，
在后侧操作。
ACTIVATION
