NPM-W2 EJM7DC-MB-04M-04 SERVO ON 4-2-5 -8 20 向逆时针方向拧转锁定板后，锁住喷射器 ●请确认锁板是否确认到达锁定位置 。 21 锁板 连接气塞 22 23 24 每 24 小 时 保 养 定 期 检 查 取下遮盖在多功能识别 照相机、吸嘴交换器上 的棉纱布
NPM-W2 EJM7DC-MB-04M-04
工作
结束前
4-2-5
-7
4
( ( ))
维修保养篇
4-2-5
安装点胶器
19
在点胶器支架上安装螺旋单元
①将螺旋单元的导销对准9点至11点的方向后，插进
外壳。
法兰
导销
外壳的槽
②向顺时针方向拧转螺旋单元，直到拧住为止。
③调整角度，使法兰与固定架方向相吻合后，将喷射
器推到底。
●按照顺时针方向向9点至11点的方向移动导销，即
会对准外壳的槽口。
1
2
NPM-W2 EJM7DC-MB-04M-04
SERVO
ON
4-2-5
-8
20

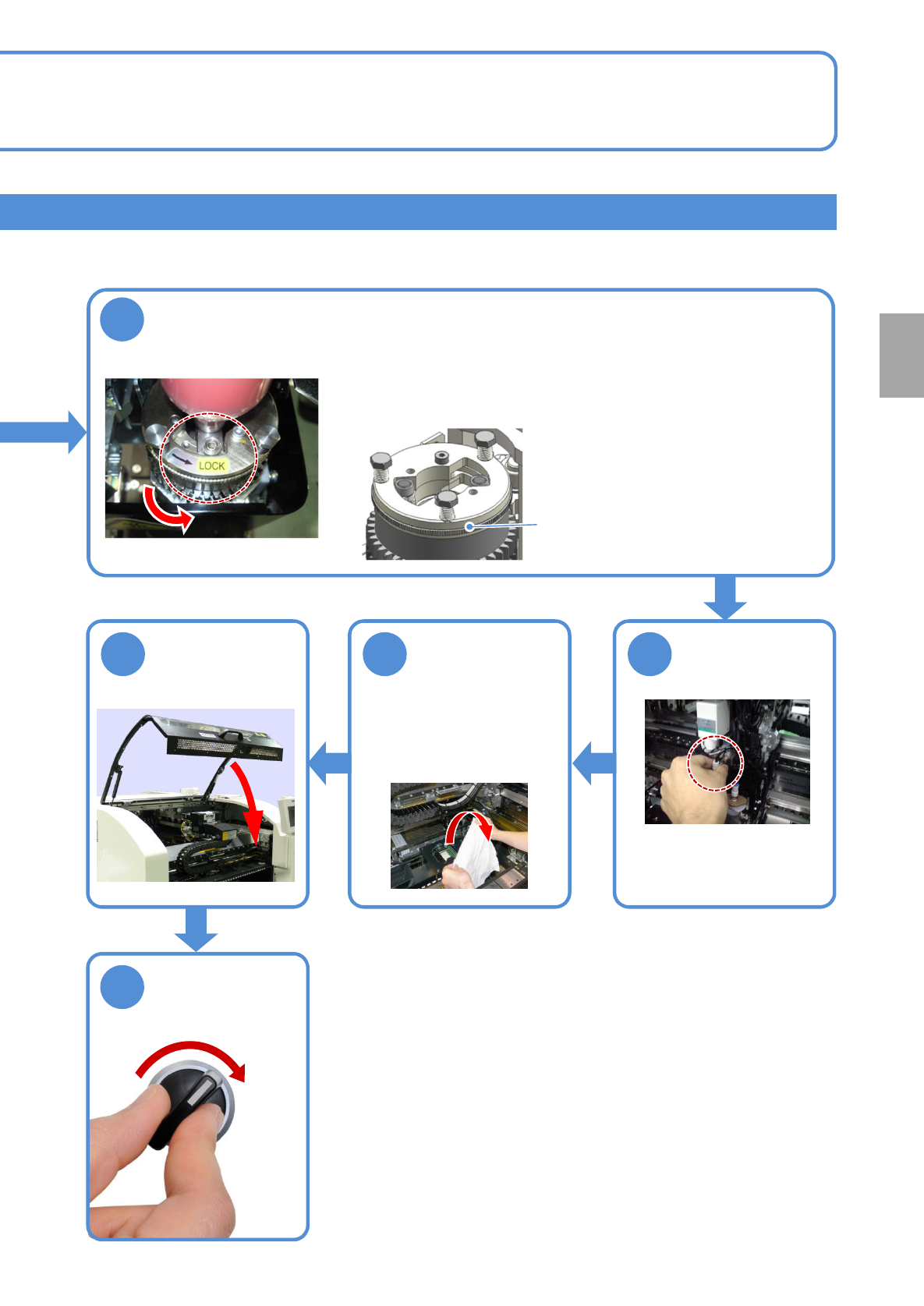

向逆时针方向拧转锁定板后，锁住喷射器
●请确认锁板是否确认到达锁定位置。
21
锁板
连接气塞
2223
24
每
24
小
时
保
养
定
期
检
查
取下遮盖在多功能识别
照相机、吸嘴交换器上
的棉纱布
NPM-W2 EJM7DC-MB-04M-04
对托盘板的清扫和检查进行说明。
清扫托盘板上面
(全面)
随时
维修保养篇
4-3-1
使用工具:棉纱布 所需时间:2 分钟(1 个部位)
目视检查拉出区
块部
目视检查托盘板是
否有弯曲
拉出区块部
托盘板上面
●若有裂纹或缺口，
请勿使用。
●有弯曲时，进行矫正。
( ( ))
2
1
3
4-3-1
