NPM-W2 EJM7DC-SF-01N-06
ON
OFF
ON
OFF
OFF ON
1-1
-4
身体部位需要进入可动部时，必须遵守以下事项
(有发生触电或者由于可动部运转而造成受伤的可能)
请根据各操作内容进行对应。
●对电气BOX等进行维修保养时
→把连接设备的工厂侧的断路器设定为OFF。
●定期检查和更换消磨零件、传感器等电气元件、
贴装头单元等情况时，
→主电源开关设定为OFF，并且上锁。
●机种切换时，日常检查时，在吸嘴交换器安装
吸嘴时，在传送带上放置或卸下基板时，对主
体内部进行维修保养时
→把操作侧的伺服开关设定为 OFF，
并且打开安全盖。
⺤
䇚
伺服开关
(前侧/后侧2个)
主电源开关
(前侧1个)
请必须遵守
NPM-W2 EJM7DC-SF-01N-06
1-1
-5

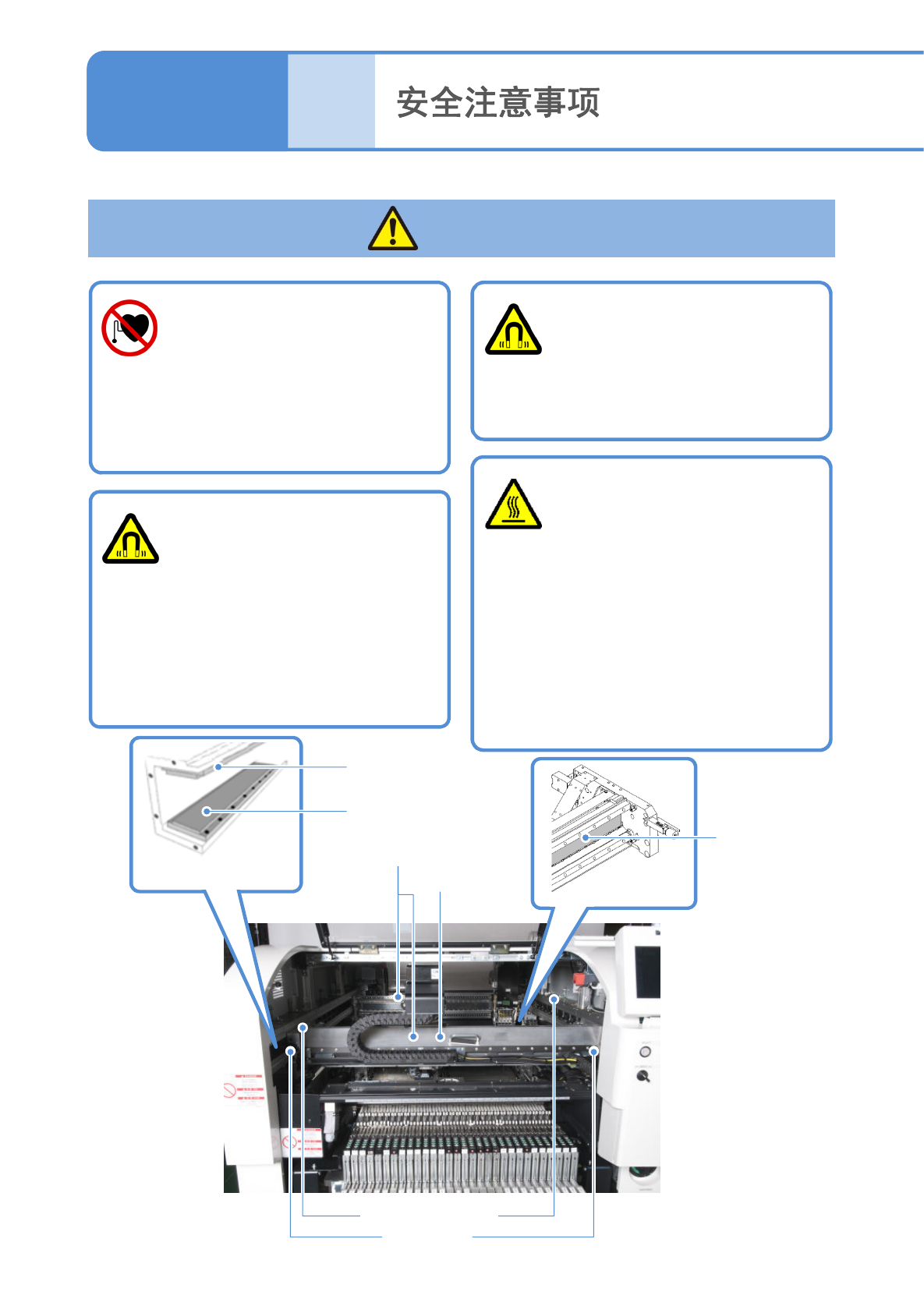

使用心脏起搏器的人
员请勿靠近直线马达
(可能受伤)
请勿拆开直线马达
(定子：磁石的强大吸着力，可能受伤)
请勿碰触直线马达的
转子
(可能烫伤)
●转子处于高温状态(在25℃环境下有
80℃、在35℃环境下有90℃)。
●即使运转停止后，下降到室温也可能
需要3小时以上。
进行作业时请勿戴金
属类物品或者靠近金
属类物品
(被直线马达强力磁力吸起，会被卷入或
者夹手，可能受伤)
●耳环、项链、手表、工具等
使用直线马达时，请必须遵守以下事项。
3
1-1
危险
Y轴直线马达
X轴直线马达
Y轴上段定子
(磁石)
Y轴下段定子
(磁石)
X轴定子
(磁石)
●左右2个
●前后2个
转子
转子

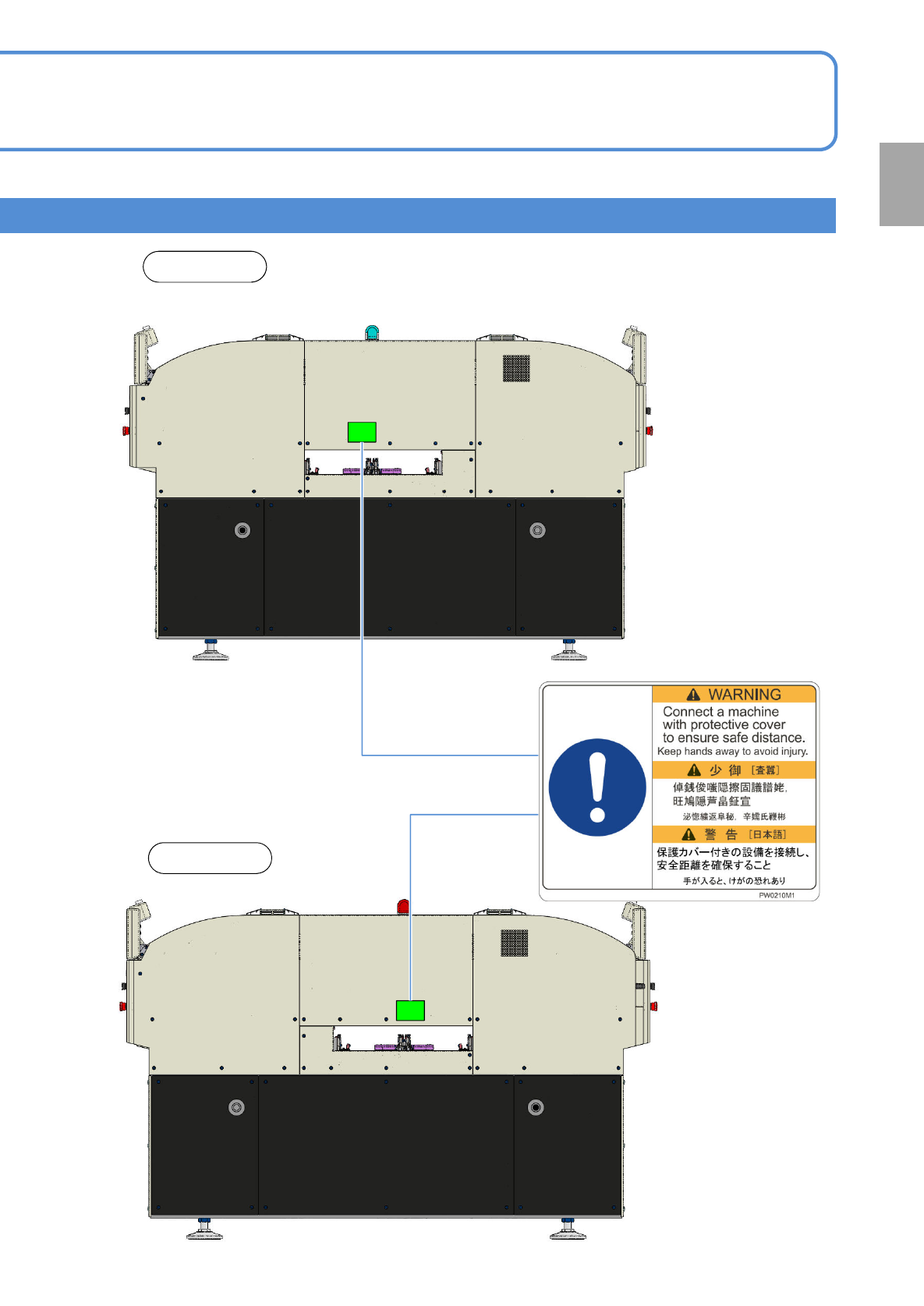

NPM-W2 EJM7DC-SF-01N-06
右侧
1-2
-8
左侧
⺤
