NPM-W2 EJM7DC-MB-06M-05 对真空泵过滤器的清扫方法进行说明 。 使用工具 : 六角扳手 (4 mm) 所需时间 :30 分钟 ●作业过程中，注意不要碰撞到头。 7 安装安全盖 6-7 -1 安全盖 2 卸下后侧的交换台 车或者托盘供料器 ●拆卸方法 ・ 交换台车时 ( → P.3-2) ・ 托盘供料器时 ( → P.14-8) 8 安装后侧的交换台 车或者托盘供料器 ●安装方法 ・ 交换台车时 ( → P.3-2)…
NPM-W2
EJM7DC-MB-06M-05
6-2
-2
顺序
警 告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
每
5
6
0
小
时
保
养
定
期
检
查
8

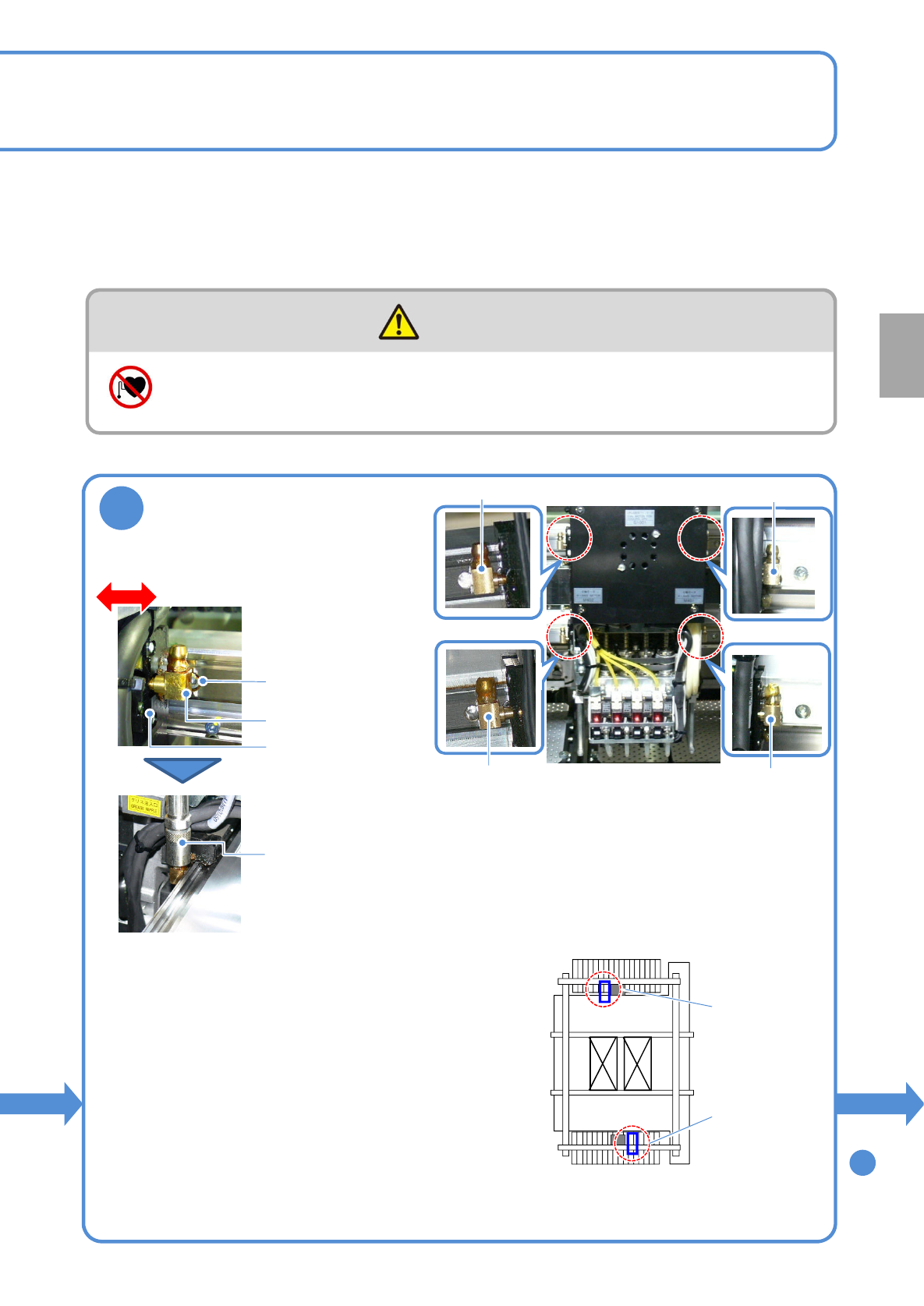

对X轴线性导轨添加润滑脂
●按照以下顺序，从上下4处润滑脂注入口进行润滑脂添加。
①压出1/4。(约0.25 cm
3
)
②使X轴移动约100 mm。
③压出1/4。(约0.25 cm
3
)
●使用润滑脂:LCG100
●为防止润滑脂掉落到识别装置的玻璃面上，请事先将X轴移
动到供给部方向再进行作业。
●请注意勿使润滑脂枪的尖端被直线马达的磁力吸住。
(X轴直线马达的定子(磁石)的保护盖可能会变形)
●润滑脂注入口
位置
上下4处
润滑脂注入口
润滑脂注入口
润滑脂注入口
润滑脂注入口
①移动固定块，使润滑脂
注入口的尖端移动到轨
道孔中心附近
移动
②将卡口插进润滑脂
注入口
●调整润滑脂注入口的位置。
7
卡口
轨道孔中心
润滑脂注入口尖端
固定块
●润滑脂注入口
位置
上下4处
NPM-W2
EJM7DC-MB-06M-05

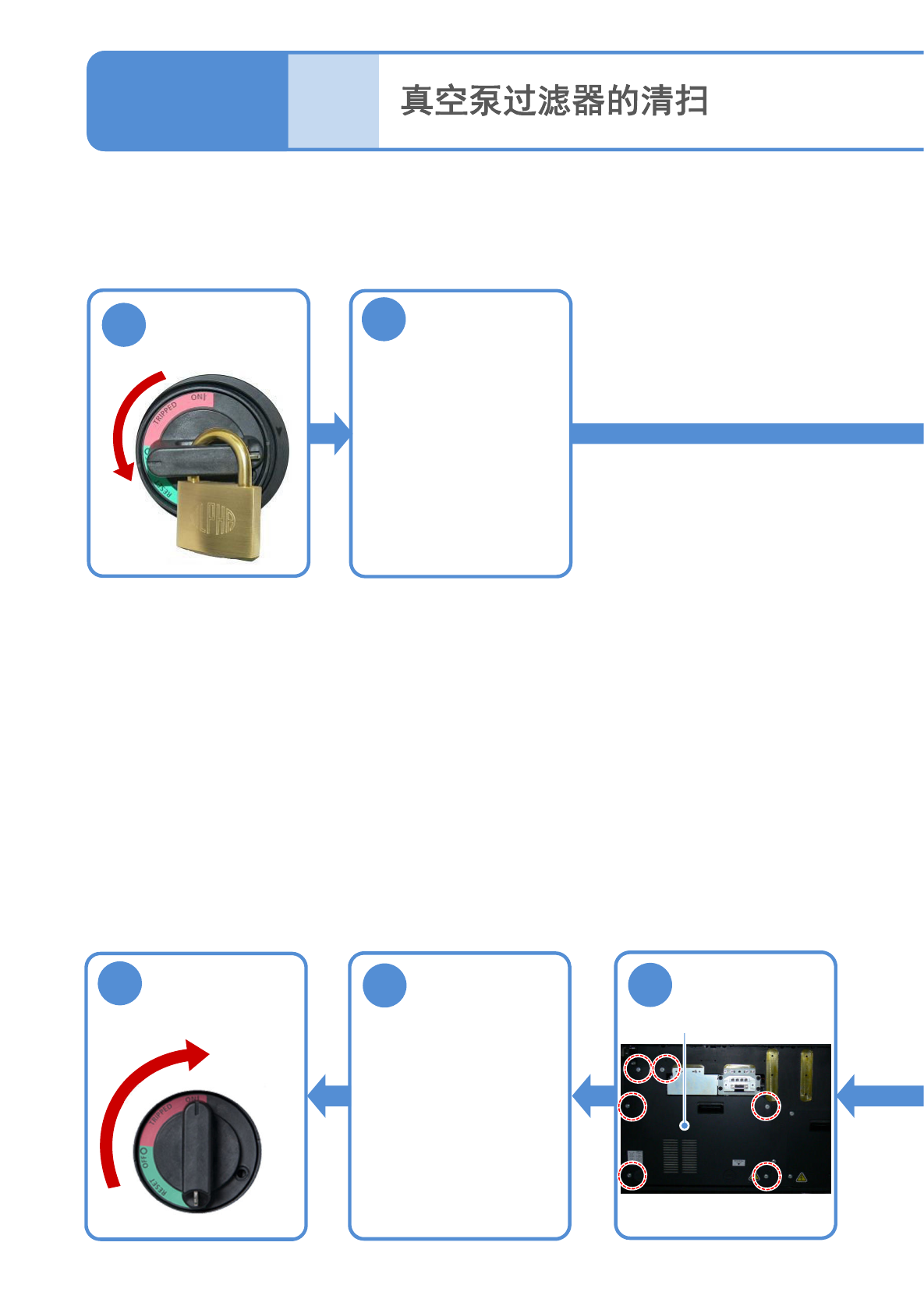

对真空泵过滤器的清扫方法进行说明。
使用工具:六角扳手(4 mm) 所需时间:30分钟
●作业过程中，注意不要碰撞到头。
7
安装安全盖
6-7
-1
安全盖
2
卸下后侧的交换台
车或者托盘供料器
●拆卸方法
・交换台车时
(→P.3-2)
・托盘供料器时
(→P.14-8)
8
安装后侧的交换台
车或者托盘供料器
●安装方法
・交换台车时
(→P.3-2)
・托盘供料器时
(→P.14-8)
●螺丝(6个)
(后侧)
维修保养篇
6-7
4
1
主电源开关置于OFF，
上锁
9
解锁
ON
NPM-W2
EJM7DC-MB-06M-05
6-2
-4
10
11
顺序
每
5
6
0
小
时
保
养
定
期
检
查
12
擦去溢出的润滑脂
●擦去从X轴、Y轴的线性导轨溢出的润滑脂和轨道滑动面以外附着的润滑脂。
溢出的润滑脂
Y轴线性导轨
●从对面侧的轴用目视确认线性导轨的轨道部的安装孔，如果有润滑脂积存，请擦拭干净。
线性导轨
轨道部的安装孔
溢出的润滑脂 积存的润滑脂
X轴线性导轨
检查润滑脂盘
●如果有润滑脂积存时，请擦拭干净。
Y轴下面的润滑脂盘(左侧)
Y轴下面的润滑脂盘(右侧)
X轴下面的润滑脂盘
