Manual de Operação E by SIPLACE 3 Dados técnicos e módulos A partir da versão de software SC 712.1 Edição 05/2019 3.5 Cabeç ote de montagem 125 3.5.3 SIPLACE CP6 para mont agem em alta velocidade Nº Artigo 03105 986-xx, …
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.5 Cabeçote de montagem A partir da versão de software SC 712.1 Edição 05/2019
124
3.5.2.3 Dados técnicos
3
3.5.2.4 Operação com bomba de vácuo
Para o SIPLACE CP12 é utilizada uma bomba de vácuo própria para se obter um vácuo eficiente
(veja a seção 3.5.4
, página 129).
SIPLACE CP12
com câmera de componentes tipo 30 GigE
Leque de componentes
*a
01005 até Flip-Chip, Bare Die, PLCC44, BGA, µBGA, TSOP, QFP, SO
bis SO32, DRAM
Especificação do componente
Altura máx.
Altura máx. com cabeçote PP
Retícula mín. dos pinos
Largura mín. dos pinos
Retícula mín. da esfera
Diâmetro mín. da esfera
Dimensões mín.
Dimensões máx.
*b
Peso máx.
7.5 mm
*c
8.5 mm
*d
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 x 0,2 mm²
18,7 x 18,7 mm²
2 g
Tipos de bocais 30xx
Precisão de centragem X/Y
*e
± 41 μm/3σ
Precisão angular ± 0,5°/3σ
Leque de componentes 98,5%
Planos de iluminação 5
Opções de ajuste dos planos de ilu-
minação
256
5
*)a Observe que o leque de componentes passíveis de montagem é influenciado também pelas geometrias do Pad, pelas nor-
mas específicas do cliente e pelas tolerâncias das embalagens de componentes.
*)b Para uma montagem 01005 de volume elevado recomenda-se equipar o CP12 com sua carcaça opcional 01005, a qual
contém bocais e segmentos com força de colocação reduzida.
*)c Com configuração de cabeçote único.
*)d 19 mm com configuração de cabeçote PP e remoção de um bocal.
*)e O valor de precisão foi medido com um padrão IPC neutro quanto ao fornecedor.
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.5 Cabeçote de montagem
125
3.5.3 SIPLACE CP6 para montagem em alta velocidade
Nº Artigo 03105986-xx, SIPLACE CP6
Nº Artigo 03101672-xx, câmera de componentes, tipo 30 GigE
3

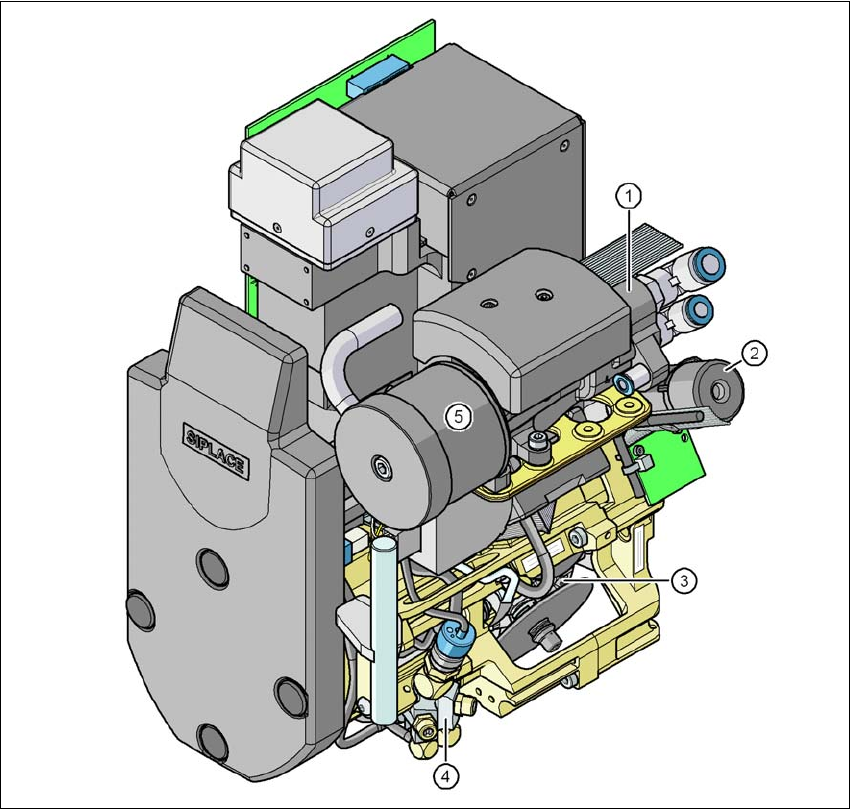

Fig. 3.5 - 5 SIPLACE CP6 - Grupos funcionais, parte 1
(1) Gerador de vácuo
(2) Estação giratória, eixo DP
(3) Estrela com 6 mandris - eixo estrela
(4) Válvula reguladora de ar comprimido
(5) Silenciador
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.5 Cabeçote de montagem A partir da versão de software SC 712.1 Edição 05/2019
126
3

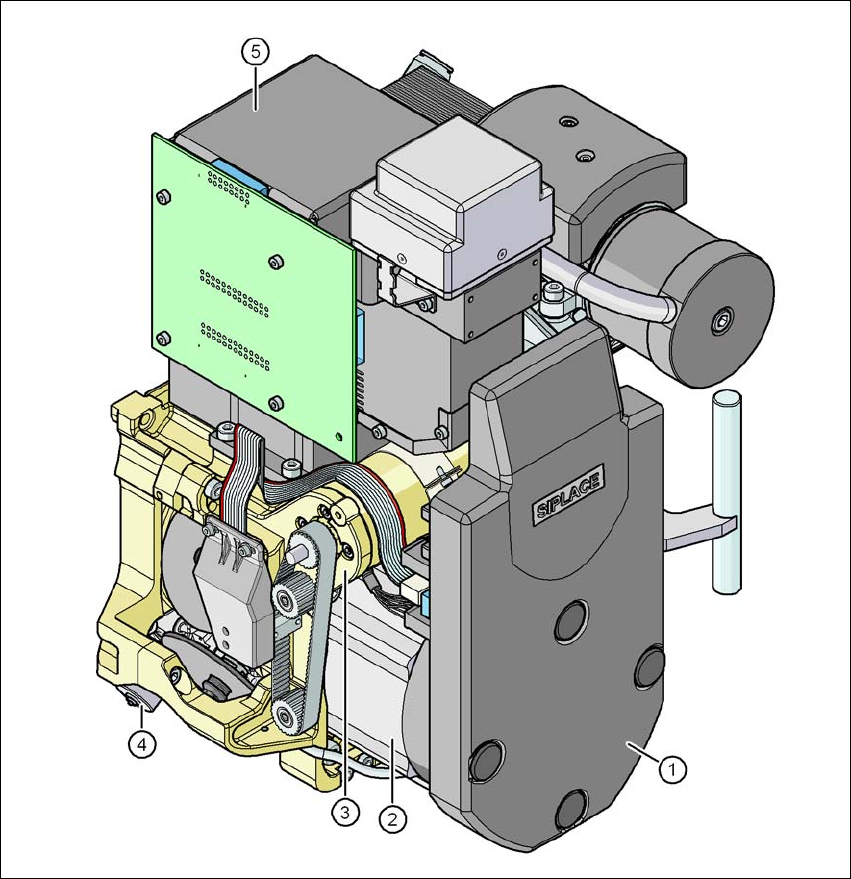

Fig. 3.5 - 6 SIPLACE CP6 - Grupos funcionais, parte 2
3
(1) Placa distribuidora intermediária (embaixo da cobertura)
(2) Acionamento estrela - motor DR
(3) Motor de eixo Z
(4) Atuador de válvula
(5) Câmera de componentes, tipo 30 GigE
