2 Segurança operacional Manual de operação E by SIPLACE 2.2 Placas de alerta A partir da versão de software SC 712.1 Edi ção 05/2019 PT 44 Fig. 2.2 - 4 Placas de aviso de alerta na estação de montagem (u nilateral) - com…
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.2 Placas de alerta
43

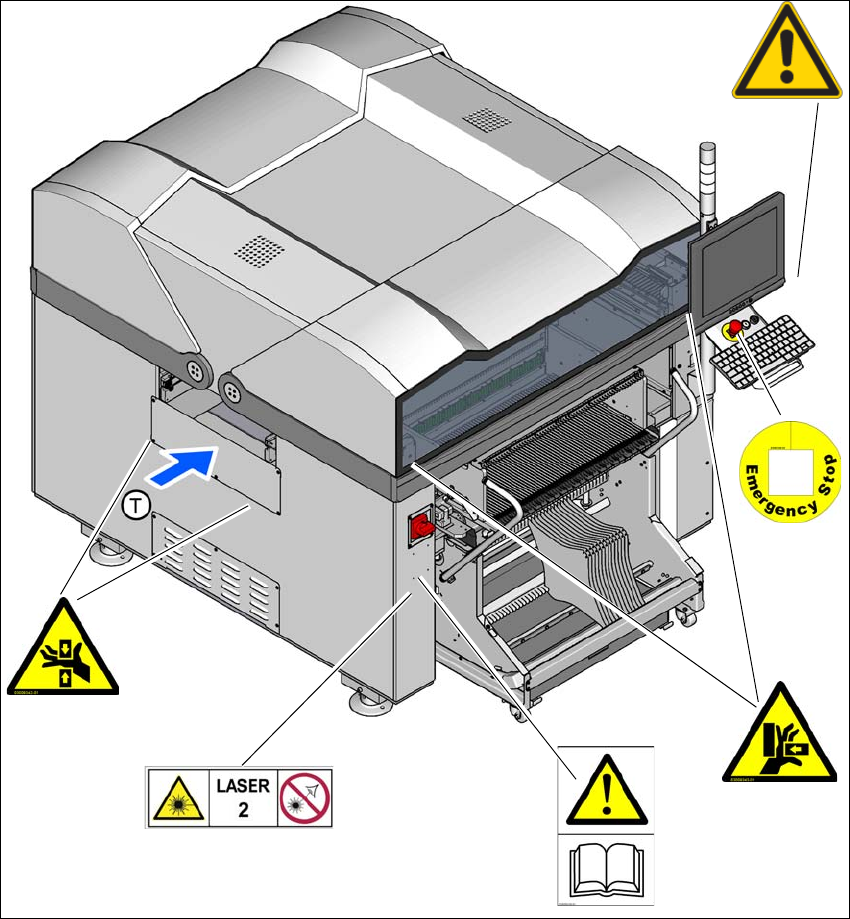

Fig. 2.2 - 3 Placas de aviso de alerta na estação de montagem (unilateral) - compartimento 1
– W201, Nº Artigo 03009338-01
– W203, Nº Artigo 03009342-01
– W204, Nº Artigo 03009343-01
– W209, Nº Artigo 03009349-01
– Classe de laser 2, Nº Artigo 03134118-01
– W aviso de alerta geral, placa de aviso de alerta no monitor do subfornecedor
(T) Sentido do transporte de placas de circuito impresso
W 209
W 204
W 203
W aviso de alerta geral
W 201
Classe de laser 2
2 Segurança operacional Manual de operação E by SIPLACE
2.2 Placas de alerta A partir da versão de software SC 712.1 Edição 05/2019 PT
44
Fig. 2.2 - 4 Placas de aviso de alerta na estação de montagem (unilateral) - compartimento 2 - falta imagem
(1) Placa de aviso de alerta EMS (China), Nº Artigo 03113523-01
ou
(2) Placa de aviso de alerta EMS (EUA), Nº Artigo 03113900-01
(T) Sentido do transporte de placas de circuito impresso
– W203, Nº Artigo 03009342-01
– W aviso de alerta geral, placa de aviso de alerta no monitor do subfornecedor
1
2
W aviso de alerta geral
W 203
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.2 Placas de alerta
45
2
2.2.1.1 Placa de aviso de alerta W201
2
W201 na Fig. 2.2 - 1, página 41, Nº Artigo 03009338-01
Quantidade por estação de montagem:
E by SIPLACE bilateral: 1 2
E by SIPLACE unilateral: 1 2
2.2.1.2 Placa de aviso de alerta Classe de laser 2
2
Classe de laser 2 na Fig. 2.2 - 1, página 41 e 2.2 - 3, página 43, Nº Artigo 03134118-01
Quantidade por estação de montagem:
E by SIPLACE bilateral: 1 2
E by SIPLACE unilateral: 1 2
ALERTA
Danos materiais nas placas de alerta!
As placas de alerta podem ser danificadas ou inutilizadas devido ao uso de produtos de limpeza
agressivos ou solventes.
Não limpe as placas de alerta com detergentes agressivos , nem com solventes.
Substitua sempre placas de alerta em falta, danificadas ou que já não estejam mais legíveis.
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
FUNCIONAMENTO SEGURO DA MÁQUINA
Pré-requisito fundamental para o funcionamento seguro da má-
quina é o conhecimento e cumprimento do manual de operação
e das instruções de segurança.
2
2
2
RADIAÇÃO LASER
Classe de laser 2
Conforme IEC 60825-1:2014
Não olhe para o feixe de radiação!
