2 Segurança operacional Manual de operação E by SIPLACE 2.9 Corte da alimentação de ar comprimido e despressurização A p artir da versão de software SC 712.1 Edição 05/2019 PT 92 2.8.1.2 Interruptor principal desligado -…
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.8 Tensões residuais e tempos de descarga na estação de montagem
91
2.8.1.1 Tensões residuais e tempos de descarga depois de desligar o interruptor principal
2
Fig. 2.8 - 2 Visão geral da unidade de alimentação elétrica
(1) Fusíveis
(2) Terminais de entrada da rede
(3) Conexão à unidade de segurança
(4) Desligamento de segurança (atrás da cobertura)
(5) Módulo do condensador
PERIGO
Tensões perigosas no desligamento de segurança depois de desligar a estação de mon-
tagem
Depois de desligar a estação de montagem através do interruptor principal
item
4 - Fig.
2.8 - 2 diversos componentes (p.ex. condensadores) na unidade de alimentação elétrica
podem conduzir tensões perigosas por aprox. 5 minutos. O desligamento de segurança
encontra-se protegido atrás de uma cobertura.
Nunca abra a cobertura do desligamento de segurança item 4 - Fig. 2.8 - 2.
(2)
(1)
(3)
(4)
(5)
2 Segurança operacional Manual de operação E by SIPLACE
2.9 Corte da alimentação de ar comprimido e despressurização A partir da versão de software SC 712.1 Edição 05/2019 PT
92
2.8.1.2 Interruptor principal desligado - estação de montagem desconectada da rede
A estação de montagem não é alimentada com energia, com exceção de pequenas tensões re-
siduais na unidade de alimentação elétrica.
2.8.2 Tensões residuais e tempos de descarga depois de pressionar a tecla PARADA
DE EMERGÊNCIA
Quando a tecla PARADA DE EMERGÊNCIA é pressionada ou a estação de montagem é desli-
gada, a tensão do circuito intermediário de 300 VDC para os eixos do pórtico e a tensão do cir-
cuito intermediário de 160 VDC para os eixos estrela são rapidamente reduzidas para tensões
residuais inofensivas.
2.9 Corte da alimentação de ar comprimido e despressuriza-
ção
A pressão operacional da estação de montagem está regulada de modo fixo em 0,50 ± 0,025
MPa (5,0 ± 0,25 bar). A localização da unidade de ar comprimido é mostrada no item 1 da Fig.
2.9 - 1, página 93). A alimentação de ar comprimido para a estação de montagem pode ser inter-
rompida com a válvula de fechamento (item 2 na Fig. 2.9 - 1, página 93).
Destrave e abra a cobertura.
Levante a cobertura (veja Fig. 2.9 - 1, página 93).
Gire a alavanca da válvula de fechamento (item 5 da Fig. 2.9 - 1, página 93) da posição ver-
tical para a posição horizontal.
Observe o manômetro de pressão operacional (item 2+3 na Fig. 2.9 - 1, página 93). Com a
estação de montagem ligada, a pressão cai para 0 MPa (0 bar) no espaço de 1 minuto.
2
CUIDADO
Corte da alimentação de ar comprimido!
Com a máquina ligada, corte a alimentação de ar comprimido com a válvula de fe-
chamento no máximo durante 30 minutos.
Se precisar desligar o sistema de ar comprimido por um tempo prolongado para exe-
cutar trabalhos de manutenção ou de assistência técnica, é necessário desligar a es-
tação de montagem no interruptor principal e desconectar da alimentação de tensão.
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.9 Corte da alimentação de ar comprimido e despressurização
93
2

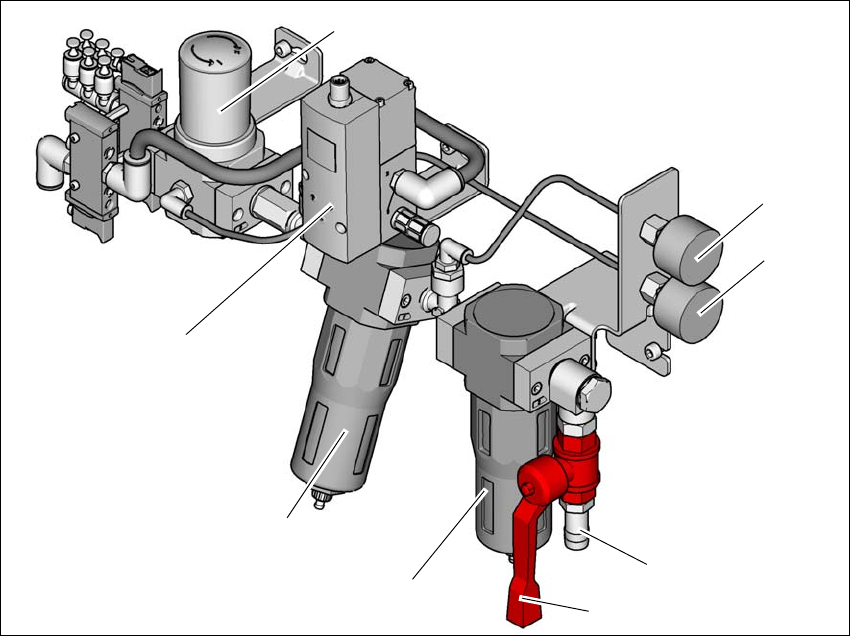

Fig. 2.9 - 1 Unidade de ar comprimido na estação de montagem
(1) Regulador para disponibilização de uma fonte de ar regulada para o dispositivo de corte de
fita, o trocador de bocais e a mesa de componentes
(2) Manômetro da pressão de entrada
Pressão nominal: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (faixa de indicação: 0 - 1,0 MPa, 0 - 10 bar)
(3) O manômetro indica a pressão do regulador (item 1),
pressão alvo: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (faixa de indicação 0 - 0,6 MPa, 0 - 6 bar)
(4) Conexão de ar comprimido
(5) Válvula de fechamento na posição "ABRE"
(6) Filtro fino primário com elemento filtrante 5 um para atingir a qualidade do ar de saída
ISO8573-1:2010 [2:7:3]
(7) Filtro de carbono secundário para atingir a qualidade do ar de saída ISO8573-1:2010 [1:4:1]
(8) Válvula proporcional: Entrada (0,0 - 1,0 MPa, 0 - 10,0 bar) e saída (0,46 - 0,5 MPa, 4,6 - 5,0
bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
