6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
284
6
Pressione o carregador uniformemente para baixo, de modo que as esferas de botão de
pressão encaixem simultaneamente em todos os botões de pressão.
NOTA
6
Antes da colocação, alinhe o carregador de tal modo que os pinos de centragem
(item 2 e 6 na Fig. 6.1 - 5, página 260) possam deslizar para o furo de centragem e
para o furo oblongo.
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.2 Estação de controle (HMI) no compartimento 2
285
6.2 Estação de controle (HMI) no compartimento 2
Nº Artigo 03113590Sxx Estação de controle (HMI), compart. 2
Para estações de montagem com apenas uma estação de controle (HMI) no compartimento 1
você pode instalar uma estação de controle adicional no compartimento 2.
6
Fig. 6.2 - 1 Estação de controle (HMI) no compartimento 2
(1) Estação de controle (HMI) no compartimento 2
(T) Sentido de transporte das placas de circuito impresso
(1)
6 Extensões da estação Manual de Operação E by SIPLACE
6.3 SIPLACE JTF-MW A partir da versão de software SC 712.1 Edição 05/2019
286
6.3 SIPLACE JTF-MW
Nº Artigo 03118894Sxx SIPLACE JTF-MW
Nº Artigo 03126378Sxx somente kit de acessórios JTF-MW (para opção)
6

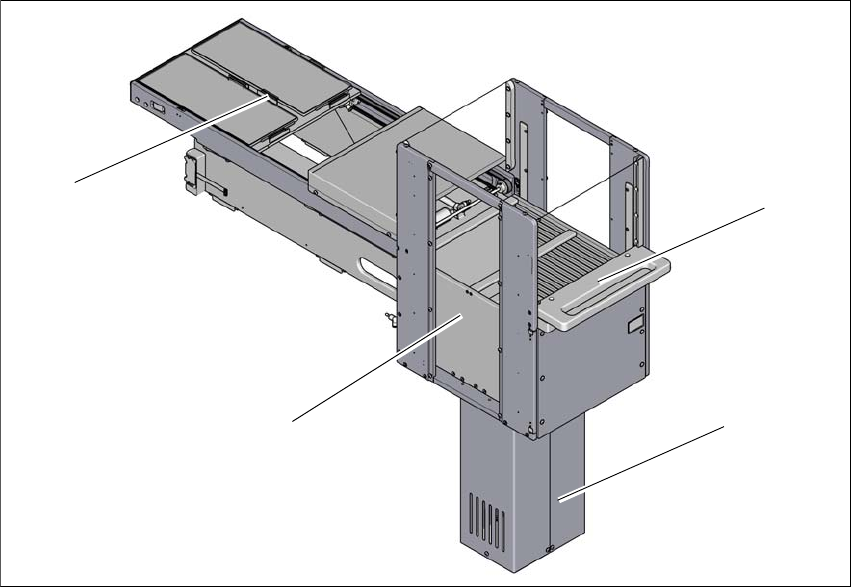

Fig. 6.3 - 1 SIPLACE JTF-MW
(1) Cobertura do motor de elevação
(2) Deslocador de alimentação
(3) Transporte
(4) Módulo torre com carregador
6.3.1 Descrição
O SIPLACE JTF-MW é um trocador automático rápido para todos os carregadores Waffle Pack
padrão JEDEC. Nas estações de montagem E by SIPLACE pode ser instalado um JTF-MW Tray
Feeder na mesa de troca ou na mesa fixa. Para uma troca rápida o JTF-MW pode ser removido
juntamente com a mesa de troca.
(2)
(1)
(3)
(4)
