Manual de operação E by SIPLACE 2 Segurança operacional A partir da versão de software SC 712.1 Edição 05/2019 PT 2.7 Dispositivos de segurança 83 2.7.2.2 Localização dos interruptores de proteção na estação de montagem …
2 Segurança operacional Manual de operação E by SIPLACE
2.7 Dispositivos de segurança A partir da versão de software SC 712.1 Edição 05/2019 PT
82
Tecla PARADA DE EMERGÊNCIA (item 4 na Fig. 2.7 - 3, página 80 e item 3 na Fig. 2.7 - 2, página 79)2
A tecla PARADA DE EMERGÊNCIA é uma tecla com botão vermelho que, depois de pressio-
nado, permanece travado nesta posição. O acionamento da tecla PARADA DE EMERGÊNCIA
abre o contato de comutação do circuito de PARADA DE EMERGÊNCIA e o desligamento de se-
gurança (CSB) atua. A tensão do circuito intermediário (300 V-) dos eixos dos portais e a tensão
do circuito intermediário (160 V-) dos eixos estrela são desligadas. Os servoamplificadores dos
eixos DP e/ou Z continuam sendo alimentados com 42 V. O contato de aviso da tecla PARADA
DE EMERGÊNCIA abre e na tela aparece a mensagem "PARADA DE EMERGÊNCIA atuada".
Os seguintes módulos são desativados:
– Transporte de PCI
– Fixação de PCI
– Regulagem da largura
– Stopper PCI
– Unidade controladora de alimentação
– Válvula de segurança do dispositivo de corte de fita
– Eixo estrela
– Eixo do pórtico
2
2
NOTA
A montagem é interrompida e pode, depois da máquina retomar a funcionalidade, conti-
nuar ou ser cancelada.
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.7 Dispositivos de segurança
83
2.7.2.2 Localização dos interruptores de proteção na estação de montagem
2

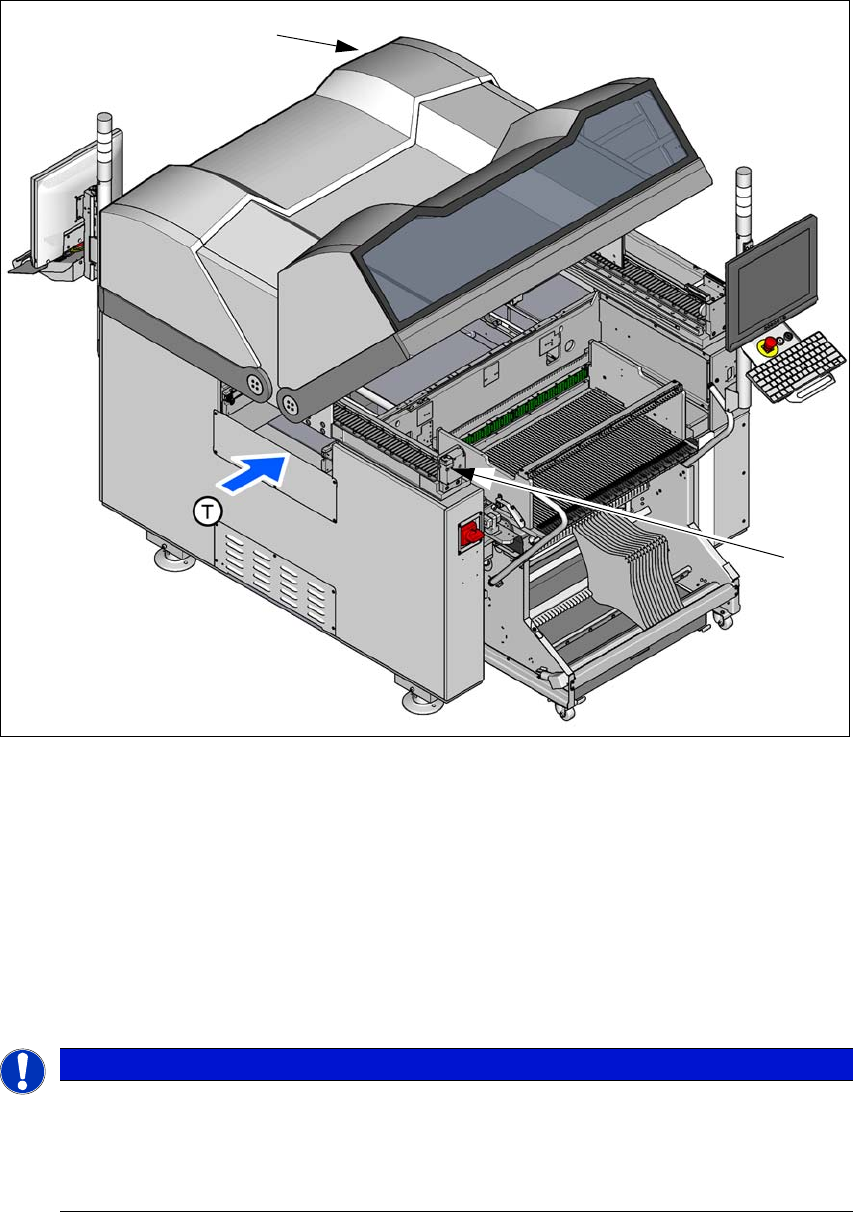

Fig. 2.7 - 4 Localização dos interruptores de proteção na estação de montagem
(1) Interruptor da tampa de proteção, compartimento 1
(2) Interruptor da tampa de proteção, compartimento 2
Interruptor da tampa de proteção 1 e 2 (item 1 e 2 na Fig.2.7 - 4, página 83) 2
Estes interruptores verificam se as tampas de proteção estão fechadas. Se elas estão fechadas,
o contato de PARADA DE EMERGÊNCIA e o contato de aviso encontram-se fechados. Após
pressionar a tecla Start as coberturas são travadas.
(1)
(2)
NOTA
As tampas de proteção são travadas de modo elétrico e mecânico
Durante a operação as tampas de proteção são travadas e não podem ser abertas.
Pressione a tecla Stop. As tampas de proteção podem ser abertas.
Sobre isso consulte Seção 2.5 na página 70.
2 Segurança operacional Manual de operação E by SIPLACE
2.7 Dispositivos de segurança A partir da versão de software SC 712.1 Edição 05/2019 PT
84
2.7.3 Desligamento de segurança
2
Fig. 2.7 - 5 Visão geral geral do desligamento de segurança
2
(1) Unidade de segurança (atrás da cobertura)
(2) Módulo do condensador
(3) Relé de segurança
2
Desligamento de segurança (item 1 na Fig. 2.7 - 5, página 84) 2
O desligamento de segurança (1) encontra-se na unidade de alimentação elétrica. Com auxílio
dos relés de segurança (2) ele monitora os circuitos de PARADA DE EMERGÊNCIA e comanda
as tensões de saída relevantes para a segurança (2).
AVISO DE ALERTA
Avisos de segurança indicando tensões com risco de morte!
Siga também as instruções de segurança relativas à tensões com risco de morte, mesmo
com a estação de montagem desligada! (Veja a seção 2.8.1
a partir da página 90).
(1)
(2)
(3)
