Manual de operação E by SIPLACE 2 Segurança operacional A partir da versão de software SC 712.1 Edição 05/2019 PT 2.2 Pl acas de alerta 59 2.2.5 Placas de aviso de alerta na SIPLACE SpeedStar C&P14 2 Fig. 2.2 - 1 1 P…
2 Segurança operacional Manual de operação E by SIPLACE
2.2 Placas de alerta A partir da versão de software SC 712.1 Edição 05/2019 PT
58
2.2.4.1 Placa de aviso de alerta W205 na calha de resíduos de fita
2

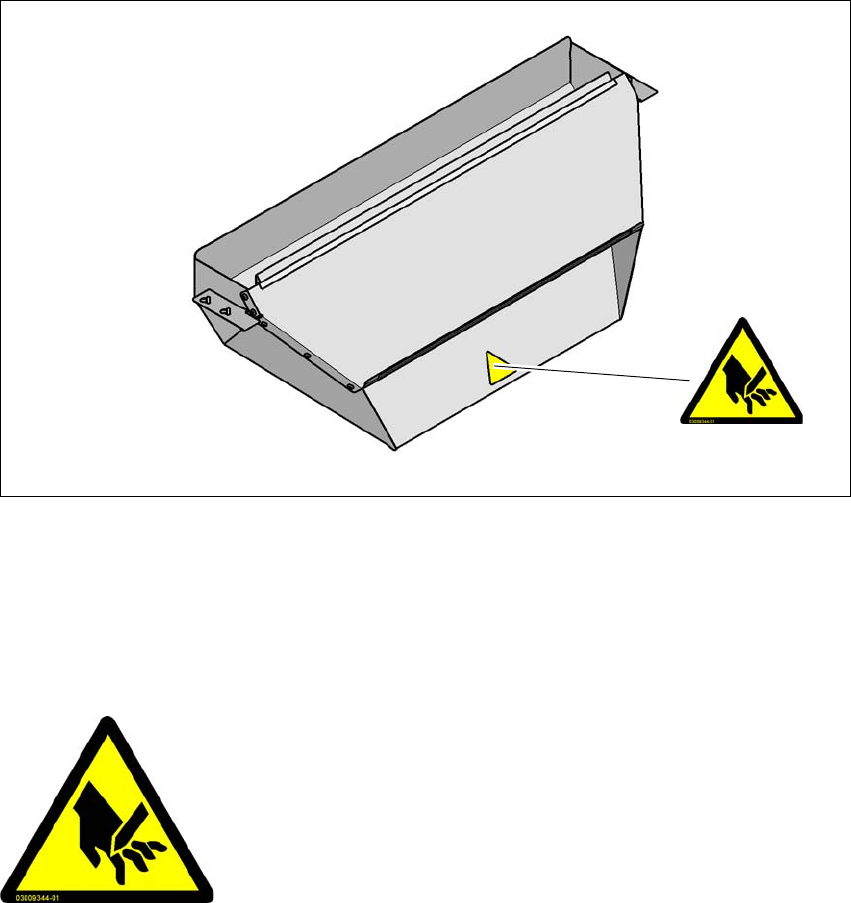

Fig. 2.2 - 10 Placa de aviso de alerta W205 na calha de resíduos de fita
– W205, Nº Artigo 03009344-01
2.2.4.2 Placa de aviso de alerta 205
Placas de alerta no dispositivo de corte de fita e na calha de resíduos de fita.
2
W205 na Fig. 2.2 - 9, página 57 e 2.2 - 10, página58, Nº Artigo 03009344-01
Quantidade por estação de montagem:
E by SIPLACE bilateral: 4 2
E by SIPLACE unilateral: 2 2
W205
2
2
2
2
2
2
2
2
PERIGO DE CORTE!
Mesmo com a máquina desligada há perigo de corte
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.2 Placas de alerta
59
2.2.5 Placas de aviso de alerta na SIPLACE SpeedStar C&P14
2

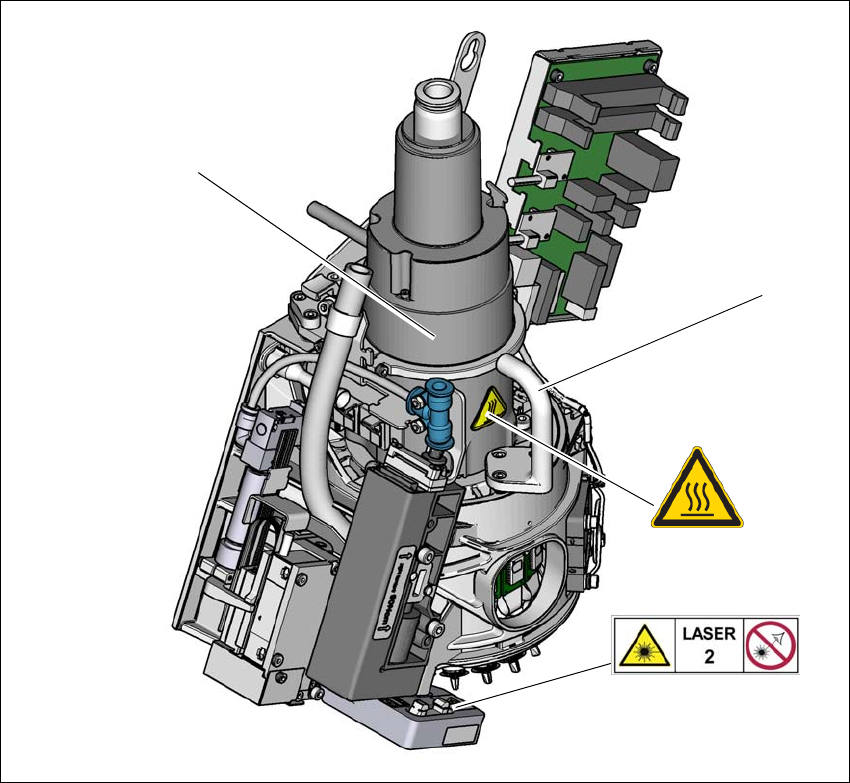

Fig. 2.2 - 11 Placas de aviso de alerta na SIPLACE SpeedStar C&P14
(1) Placa de aviso de alerta de temperatura, Nº de artigo 03031926-01
(2) Carcaça do motor estrela
(3) Manípulo
Classe de laser 2, Nº Artigo 03134118-01
(1)
(2)
(3)
Classe de laser 2
2 Segurança operacional Manual de operação E by SIPLACE
2.2 Placas de alerta A partir da versão de software SC 712.1 Edição 05/2019 PT
60
2.2.5.1 Altas temperaturas na SIPLACE C&P14
2
1 na Fig. 2.2 - 11, página 59 (quantidade por SIPLACE C&P14: 1)
2.2.5.2 Classe de laser 2 no sensor de componentes
2
Classe de laser 2 na Fig. 2.2 - 11, página 59, Nº Artigo 03134118-01 (quantidade por C&P14: 1)
2
Altas temperaturas na SIPLACE C&P14 quando em funcionamento contí-
nuo
Perigo de queimaduras devido às altas temperaturas!
A carcaça do motor estrela e o manípulo no cabeçote de montagem podem
atingir altas temperaturas de superfície, quando em funcionamento contínuo
e temperatura ambiente acima de 22°C.
Cuidado ao tocar nas peças.
2
2
2
RADIAÇÃO LASER
Classe de laser 2
Conforme IEC 60825-1:2014
Não olhe para o feixe de radiação!
