5 Tarefas na máquina Manual de Operação E by SIPLACE 5.8 Lâmpadas de sinalização com buzina A partir da versão de sof tware SC 712.1 Edição 05/2019 224 5.8.2 Indicações de st atus e seu signific ado 5 Significado Lado da…
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.8 Lâmpadas de sinalização com buzina
223
5.8.1.2 Lâmpada de sinalização de duas cores (opcional)
Nº Artigo 03110193-xx Lâmpada de sinalização, 2 lâmpadas

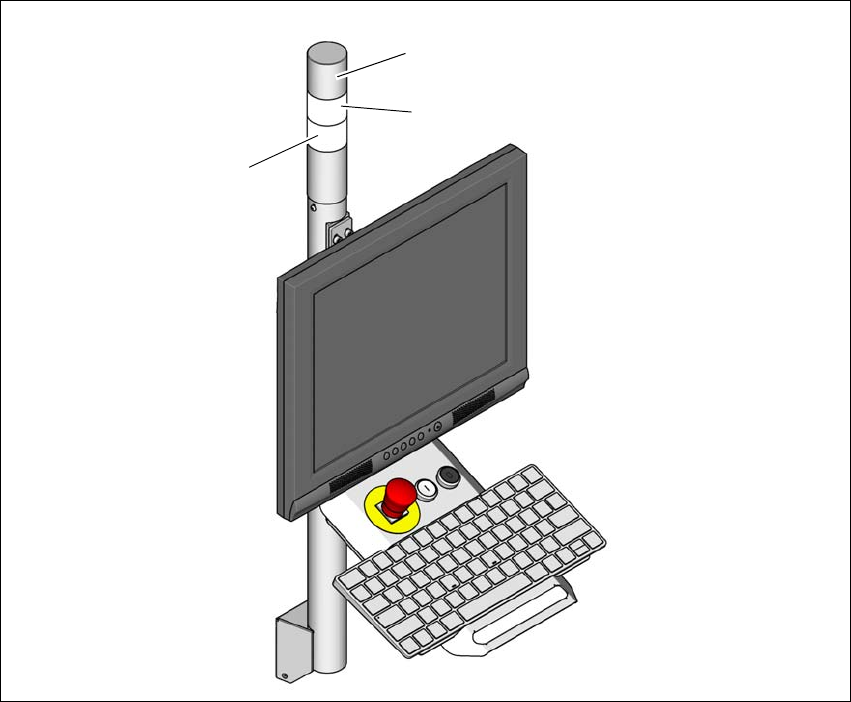

Fig. 5.8 - 2 Lâmpadas de sinalização para estados operacionais
(1) Buzina
(2) L1 - Lâmpada de sinalização verde
(3) L2 - Lâmpada de sinalização branca
(1)
(2)
(3)
5 Tarefas na máquina Manual de Operação E by SIPLACE
5.8 Lâmpadas de sinalização com buzina A partir da versão de software SC 712.1 Edição 05/2019
224
5.8.2 Indicações de status e seu significado
5
Significado Lado da máquina Status - duas cores
(branco/verde)
Status - três cores
(vermelho/amarelo/
verde)
A estação de montagem está
produzindo
dois lados Branco: --
Verde: Liga
Vermelho: Desliga
Amarelo: Desliga
Verde: Liga
A estação de montagem espe-
ra uma placa de circuito im-
presso na entrada.
dois lados Branco: --
Verde: 700 - 700
Vermelho: Desliga
Amarelo: Desliga
Verde: 500 - 500
A estação de montagem foi pa-
rada com a tecla Stop; É neces-
sário pressionar a tecla Start
para prosseguir com a produ-
ção.
dois lados não configurado Vermelho: Desliga
Amarelo: Desliga
Verde: 500 - 500
É necessária a manipulação
das marcas pelo operador.
dois lados Branco: --
Verde: 100 - 100
Vermelho: Desliga
Amarelo: 500-500
Verde: Desliga
A máquina automática espera
um lote ou espera a prepara-
ção da máquina depois do re-
cebimento de um lote.
dois lados Branco: --
Verde: 100 - 100
Vermelho: Desliga
Amarelo: Desliga
Verde: 500 - 500
A estação de montagem prepa-
ra a produção (verificar o status
dos bocais, detecçãodo ali-
mentador).
dois lados Branco: --
Verde: 100 - 100
Vermelho: Desliga
Amarelo: Desliga
Verde: 500 - 500
Uma posição de coleta alterna-
tiva é utilizada.
respectivo lado Branco: 100 -100
Verde: --
Vermelho: Desliga
Amarelo: Liga
Verde: Liga
Uma placa de circuito impresso
deve ser retirada do transporte
de saída (p. ex., para inspe-
ção).
respectivo lado Branco: 500 -500
Verde: 700 -700
Vermelho: Desliga
Amarelo: Desliga
Verde: 500 - 500
O transporte de PCI está em-
perrado (a máquina subse-
quente espera placas de circui-
to impresso).
respectivo lado Branco: --
Verde: 700 -700
Vermelho: Desliga
Amarelo: Desliga
Verde: 500 - 500
Mais de uma posição de coleta
com o mesmo componente
está desativada, contudo resta
mais de uma posição de coleta
disponível para utilização.
respectivo lado Branco: 500 -500
Verde: --
Vermelho: Desliga
Amarelo: Liga
Verde: Liga
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.8 Lâmpadas de sinalização com buzina
225
É necessário verificar a prepa-
ração para mais de uma posi-
ção de coleta.
respectivo lado Branco: 500 -500
Verde: --
Vermelho: Desliga
Amarelo: 500 - 500
Verde: Desliga
A preparação dos bocais não
está completa.
respectivo lado Branco: 500 -500
Verde: --
Vermelho: Desliga
Amarelo: Liga
Verde: Liga
A última posição de coleta dis-
ponível está sendo utilizada ou
não resta mais nenhuma posi-
ção de coleta para este compo-
nente. A estação de montagem
continua produzindo enquanto
houver outros componentes
para montar.
respectivo lado Branco: 100 -200
Verde: --
Vermelho: Desliga
Amarelo: Liga
Verde: Liga
O nível de enchimento de uma
posição de coleta ou de um
módulo Dip está baixo.
respectivo lado Branco: 100 -200
Verde: --
Vermelho: Desliga
Amarelo: Liga
Verde: Liga
Uma placa de circuito impresso
não pode continuar sendo
transportada até a área seguin-
te.
respectivo lado Branco: Liga
Verde: --
Vermelho: Desliga
Amarelo: 500 - 500
Verde: Desliga
Não é possível ler o código de
barras da placa de circuito im-
presso na correia de entrada.
O operador tem que inserir a
placa de circuito impresso ma-
nualmente.
respectivo lado não configurado Vermelho: Desliga
Amarelo: 500 - 500
Verde: Desliga
A estação de montagem foi pa-
rada automaticamente devido
a um
evento não configurado, p. ex.
uma falha de transporte. Even-
tos não configurados, que le-
vam a uma parada da máquina,
não são considerados aqui.
dois lados Branco: Liga
Verde: Desliga
Vermelho: Desliga
Amarelo: 500 - 500
Verde: Desliga
A produção foi parada automa-
ticamente, (p. ex., não há ne-
nhum componente disponível
para ser coletado).
respectivo lado Branco: Liga
Verde: Desliga
Vermelho: Desliga
Amarelo: 500 - 500
Verde: Desliga
A máquina automática executa
uma função manual que foi ini-
ciada pelo operador.
Branco: 100 -1000
Verde: 700 - 700
Vermelho: Desliga
Amarelo: Desliga
Verde: 500 - 500
Significado Lado da máquina Status - duas cores
(branco/verde)
Status - três cores
(vermelho/amarelo/
verde)
