4 Instalação e colocação em funcionamento Manual de Operação E by SIPLACE
4.2 Infraestrutura do local de instalação A partir da versão de software SC 712.1 Edição 05/2019
178
4.2.2.2 Conexão de ar comprimido na estação de montagem
4

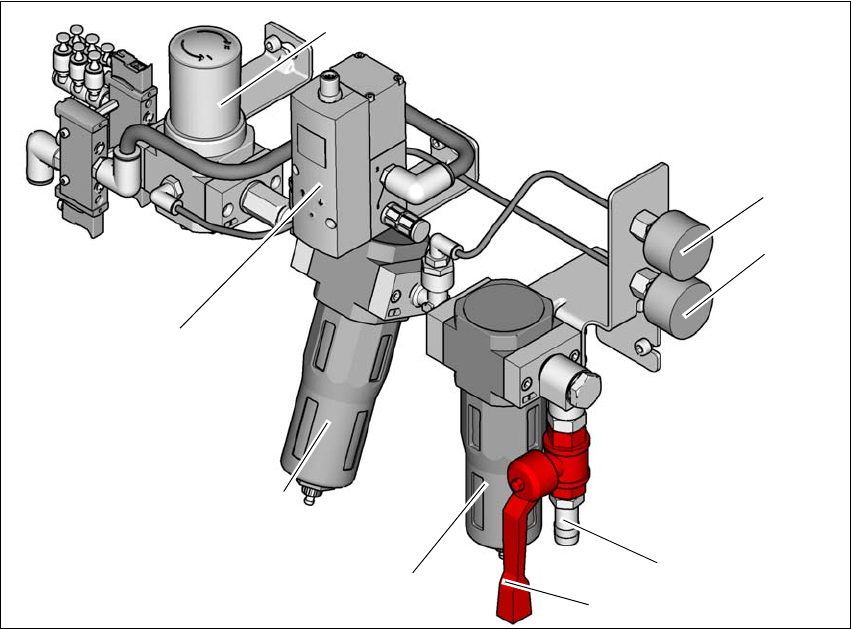

Fig. 4.2 - 1 Unidade de ar comprimido na estação de montagem
(1) Regulador para disponibilização de uma fonte de ar regulada para o dispositivo de corte de
fita, o trocador de bocais e a mesa de componentes
(2) Manômetro da pressão de entrada
Pressão nominal: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (faixa de indicação: 0 - 1,0 MPa, 0 - 10 bar)
(3) O manômetro indica a pressão do regulador (item1),
pressão alvo: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (faixa de indicação 0 - 0,6 MPa, 0 - 6 bar)
(4) Conexão de ar comprimido
(5) Válvula de fechamento na posição "ABRE"
(6) Filtro fino primário com elemento filtrante 5 um para atingir a qualidade do ar de saída
ISO8573-1:2010 [2:7:3]
(7) Filtro de carbono secundário para atingir a qualidade do ar de saída ISO8573-1:2010 [1:4:1]
(8) Válvula proporcional: Entrada (0,0 - 1,0 MPa, 0 - 10,0 bar) e saída (0,46 - 0,5 MPa, 4,6 - 5,0
bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
Manual de Operação E by SIPLACE 4 Instalação e colocação em funcionamento
A partir da versão de software SC 712.1 Edição 05/2019 4.2 Infraestrutura do local de instalação
179
4.2.3 Alimentação elétrica
4

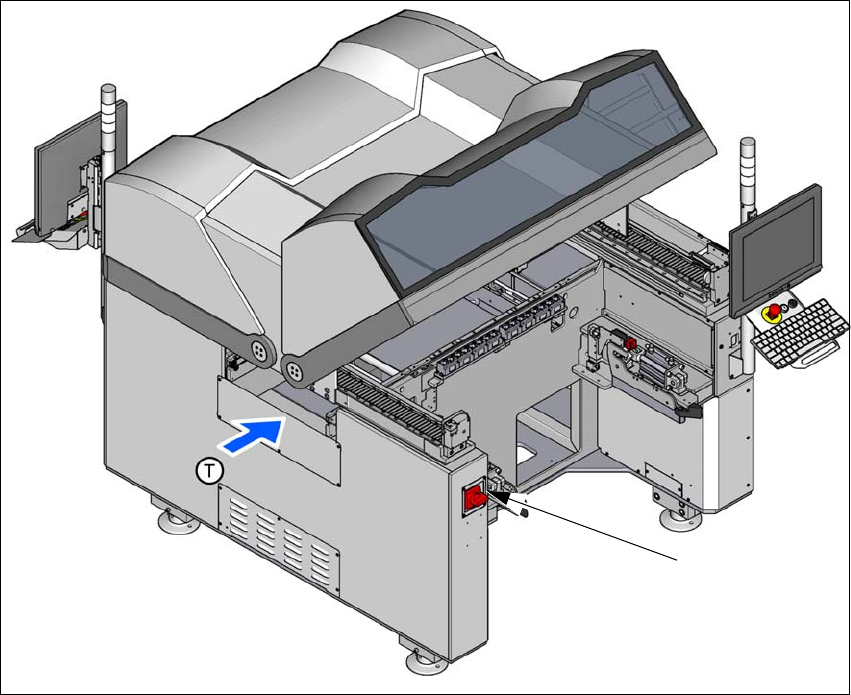

Fig. 4.2 - 2 Localização de alimentação elétrica na estação de montagem
(1) Cabo de conexão à rede elétrica - conexão ao interruptor principal (atrás da cobertura lateral
do interruptor principal).
– 3x 200V~ até 3x 230V~ (com um kit adaptador)
– 3x 380V~ até 3x 415V~ (conexão direta)
(1)
4 Instalação e colocação em funcionamento Manual de Operação E by SIPLACE
4.2 Infraestrutura do local de instalação A partir da versão de software SC 712.1 Edição 05/2019
180
4.2.3.1 Avisos de perigo
4
4.2.3.2 Verificação da alimentação de rede
Verifique se a alimentação de rede corresponde às especificações prescritas para a máquina
(veja tabela na seção 3.2, página 104).
4
4.2.3.3 Cabo de alimentação elétrica - especificação
Para o cabo de alimentação elétrica aplicam-se as seguintes especificações:
– 4 x 4 mm² para 3 x 200 V~ até 3 x 415 V~.
O código das cores dos fios depende do país onde o equipamento for utilizado.
4
4
PERIGO
Perigo de tensão!
A estação de montagem é alimentada com tensão de rede 3x 200V~ até 3x 230V~ (com
kit adaptador) ou até 3x 380V~ até 3x 415V.
Portanto partes deste equipamento conduzem tensões potencialmente fatais, mesmo
com o interruptor principal desligado.
O manuseio tecnicamente incorreto desta estação de montagem pode provocar a morte,
ferimentos graves e consideráveis danos materiais.
Portanto, observe as normas de prevenção de acidentes em vigor e as normas DIN
(especialmente a norma EN 60204, parte 1 ou IEC 60204, parte 1) bem como os re-
gulamentos do seu país.
As coberturas da alimentação elétrica podem ser abertas somente por pessoal qua-
lificado.
NOTA
Cargas de pico na alimentação elétrica
Por motivos técnicos podem ocorrer picos de carga na alimentação elétrica.
Se necessário, informe-se junto à empresa fornecedora de energia sobre a impedân-
cia da rede elétrica.
AVISO DE ALERTA
Identificação inequívoca dos cabos elétricos!
Os cabos elétricos para cada estação de montagem e até os opcionais instalados (p. ex.,
JTF-MW) devem ser identificados inequivocamente, sem deixar dúvidas quanto à sua
atribuição.
Aplicam-se as normas do país onde a estação de montagem for utilizada.
