Manual de operação E by SIPLACE 2 Segurança operacional A partir da versão de software SC 712.1 Edição 05/2019 PT 2.2 Pl acas de alerta 65 2.2.8.1 Placas de aviso de alerta na unidade de alimentação elét rica Fig. 2.2 - …
2 Segurança operacional Manual de operação E by SIPLACE
2.2 Placas de alerta A partir da versão de software SC 712.1 Edição 05/2019 PT
64
2
W206 na Fig 2.2 - 14, página 63, Nº Artigo 03009345-01.
2
Placa de aviso de alerta Altas temperaturas 2.2 - 14, página 63, Nº Artigo 03113901-01
Aviso de alerta geral na Fig. 2.2 - 14, página 63, Nº Artigo 03079298-01
TENSÕES PERIGOSAS!
Peças identificadas permanecem sob tensão mesmo com o interruptor princi-
pal desligado.
Desconectar a máquina da rede elétrica antes de realizar trabalhos de
manutenção.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
PERIGO DE QUEIMADURAS DEVIDO À ALTA TEMPERATURA!
A superfície quente pode causar queimaduras. Os módulos da alimentação
elétrica atrás da cobertura ficam quentes quando em funcionamento contí-
nuo.
Não tocar durante a operação logo depois de desligar.
2
AVISO DE ALERTA GERAL - PERIGO DE INCÊNDIO E PERIGO DE DA-
NIFICAÇÃO DE PEÇAS!
Cuidado quando a alimentação elétrica se encontra na posição empurrada
para fora.
Cuidado nas atividades junto à unidade de alimentação elétrica, para
evitar a queda de objetos estranhos nos módulos de alimentação.
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.2 Placas de alerta
65
2.2.8.1 Placas de aviso de alerta na unidade de alimentação elétrica

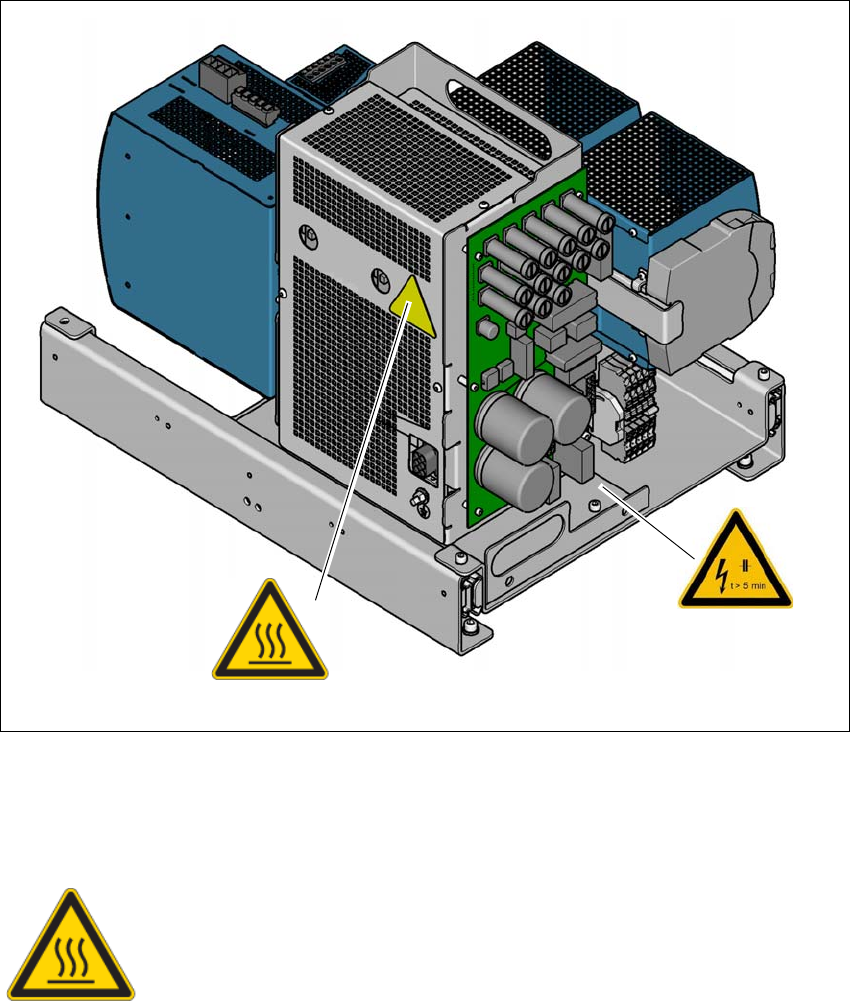

Fig. 2.2 - 15 Placas de aviso de alerta na unidade de alimentação elétrica
– W Altas temperaturas na cobertura do desligamento de segurança
– W220, no quadro da alimentação elétrica
2
Placa de aviso de alerta altas temperaturas em 2.2 - 15, página 65, Nº Artigo 03113901-01
W Altas temperaturas
W220
2
PERIGO DE QUEIMADURAS DEVIDO À ALTA TEMPERATURA!
A cobertura do desligamento de segurança pode ficar quente quando em
funcionamento contínuo.
Cuidado ao tocar na cobertura.
2 Segurança operacional Manual de operação E by SIPLACE
2.2 Placas de alerta A partir da versão de software SC 712.1 Edição 05/2019 PT
66
2
Nº Artigo 03114591-01
W220 na Fig. 2.2 - 15, página 65, Nº Artigo. 03114591-01.
2.2.9 Placa de alerta no transporte de placas de circuito impresso
2

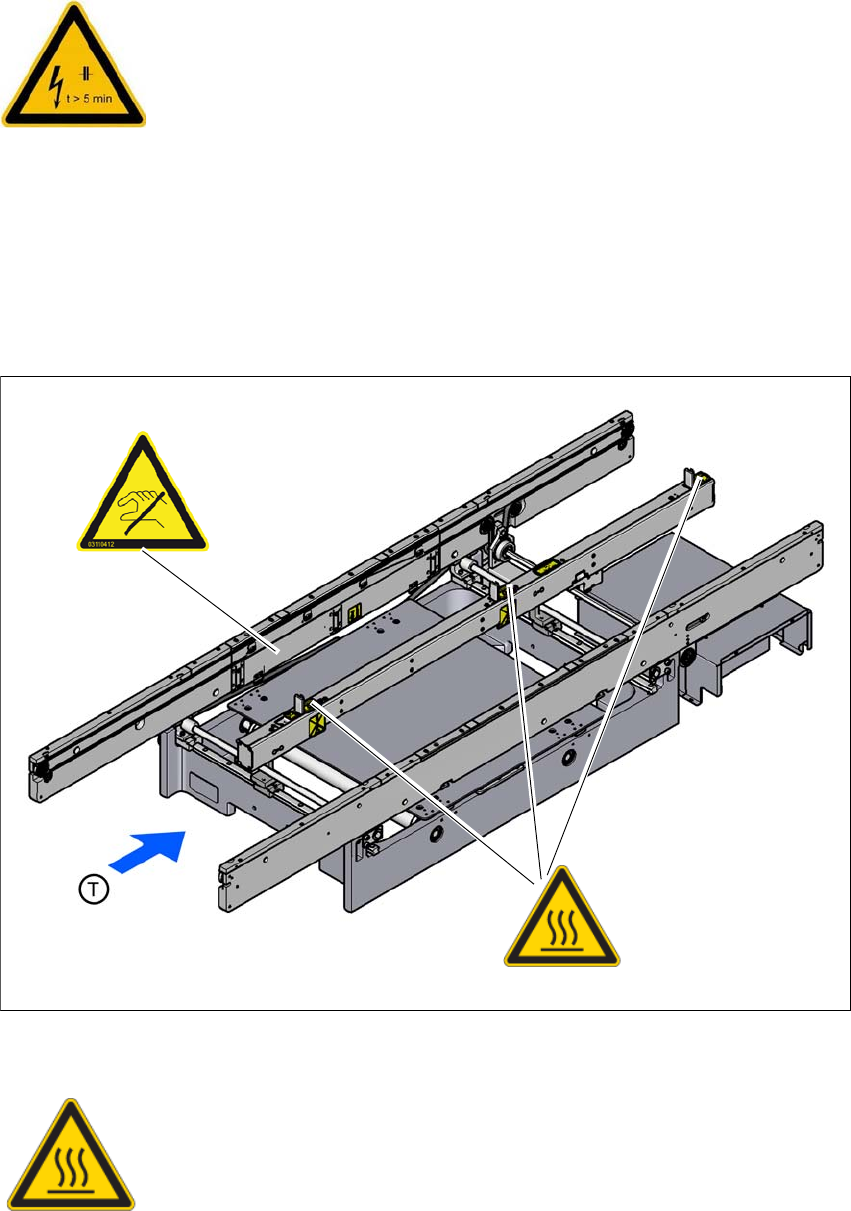

Fig. 2.2 - 16 Placas de aviso de alerta no transporte de placas de circuito impresso
Na Fig. 2.2 - 16, página 66, placa superfície quente, Nº Artigo 03031926-01
2
2
TENSÃO DA REDE!
Desligar o interruptor principal e aguardar 5 minutos, até que os con-
densadores estejam descarregados
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W Alta Temperatura
2
PERIGO DE QUEIMADURAS DEVIDO ÀS ALTAS TEMPERATURAS!
As unidades de Stopper podem ficar muito quentes quando em funciona-
mento contínuo.
Cuidado ao tocar nas unidades de Stopper.
