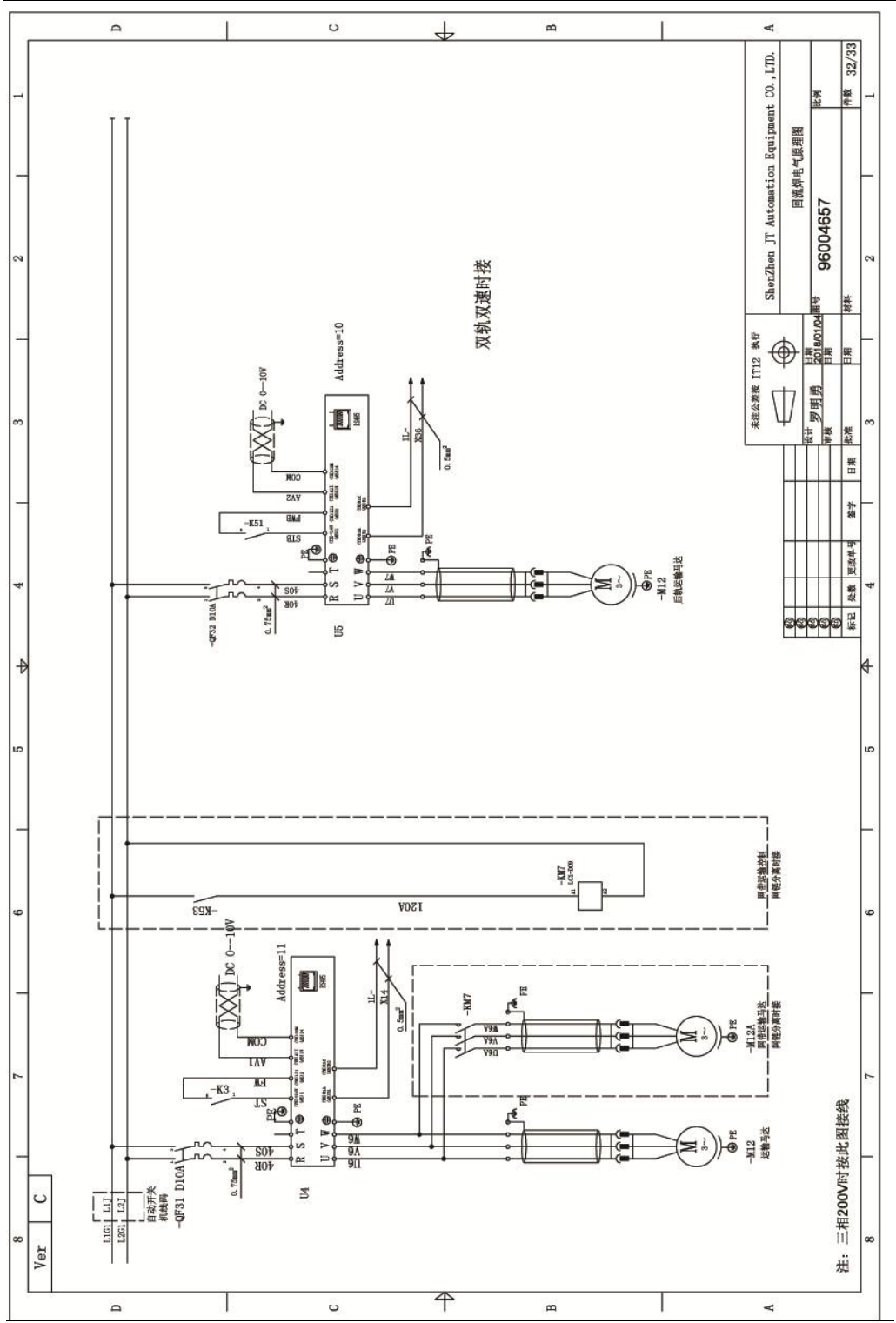

附图 T E A 系列无铅回流焊机用户手册 附图 T E A 系列无铅回流焊机用户手册 - 109 - - 109 -
TEA系列无铅回流焊机用户手册 附图 TEA系列无铅回流焊机用户手册 附图
- 108 - - 108 -
附图 TEA系列无铅回流焊机用户手册 附图 TEA系列无铅回流焊机用户手册
- 109 - - 109 -
TEA系列无铅回流焊机用户手册 附图
- 110 -
8.3 工具/易耗品/备件清单明细
TEA-800 电气物料清单
序号 电路图代号 品名 规格型号 品牌
1 QF1 空气开关 NXM-125S/3300 正泰 正泰
2 QF7 空气开关 NXB-D16 正泰 正泰
3 QF8 空气开关 NXB-D16 正泰 正泰
4 KM1 接触器 LC1D95M7C 施耐德 施耐德
5 KM2 接触器 LC1D25M7C 施耐德 施耐德
6 FU1 保险管 GFA5x20 10A 陶瓷式 瑞联 瑞联
7 KM9 接触器 LC1D25M7C 施耐德 施耐德
8 KM5 接触器 LC1D25M7C 施耐德 施耐德
9 FU1 保险管 GFA5x20 2A 陶瓷式 瑞联 瑞联
10 FU2 保险管 GFA5x20 8A 陶瓷式 瑞联 瑞联
11 KA1 继电器 RMIA2-10230AC 佳乐 佳乐
12 QF52 空气开关 NDM1-63 D 6/2 NADER 良信
13 UPS UPS 220VAC 50/60HZ 1000VA 标准启动方式 山特 山特
14 FU3 保险管 GFA5x20 2A 陶瓷式 瑞联
15 KM6 接触器 LC1D09M7C 施耐德 施耐德
16 QF10 空气开关 NXB-D6 正泰 正泰
17 DC1 开关电源 24VDC 10A SP-240-24 CE 认证 明纬 明纬
18 QF11 空气开关 NXB-D32 正泰
19 QF12 空气开关 NXB-D32 正泰
20 QF13 空气开关 NXB-D32 正泰
21 QF14 空气开关 NXB-D32 正泰
22 QF15 空气开关 NXB-D32 正泰
23 QF16 空气开关 NXB-D32 正泰
24 QF17 空气开关 NXB-D32 正泰
25 QF18 空气开关 NXB-D32 正泰
26 QF19 空气开关 NXB-D32 正泰
27 QF20 空气开关 NXB-D32 正泰
28 QF21 空气开关 NXB-D32 正泰
29 QF22 空气开关 NXB-D32 正泰
30
31
32
33
34 KA2 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
35 KA3 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
36 KA4 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
37 KA5 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
38 KA6 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
39 KA7 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
40 KA8 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
41 KA9 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
42 KA12 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
43 KA13 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
44 KA14 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
