TEA系列无铅回流焊机用户手册 附图
- 110 -
8.3 工具/易耗品/备件清单明细
TEA-800 电气物料清单
序号 电路图代号 品名 规格型号 品牌
1 QF1 空气开关 NXM-125S/3300 正泰 正泰
2 QF7 空气开关 NXB-D16 正泰 正泰
3 QF8 空气开关 NXB-D16 正泰 正泰
4 KM1 接触器 LC1D95M7C 施耐德 施耐德
5 KM2 接触器 LC1D25M7C 施耐德 施耐德
6 FU1 保险管 GFA5x20 10A 陶瓷式 瑞联 瑞联
7 KM9 接触器 LC1D25M7C 施耐德 施耐德
8 KM5 接触器 LC1D25M7C 施耐德 施耐德
9 FU1 保险管 GFA5x20 2A 陶瓷式 瑞联 瑞联
10 FU2 保险管 GFA5x20 8A 陶瓷式 瑞联 瑞联
11 KA1 继电器 RMIA2-10230AC 佳乐 佳乐
12 QF52 空气开关 NDM1-63 D 6/2 NADER 良信
13 UPS UPS 220VAC 50/60HZ 1000VA 标准启动方式 山特 山特
14 FU3 保险管 GFA5x20 2A 陶瓷式 瑞联
15 KM6 接触器 LC1D09M7C 施耐德 施耐德
16 QF10 空气开关 NXB-D6 正泰 正泰
17 DC1 开关电源 24VDC 10A SP-240-24 CE 认证 明纬 明纬
18 QF11 空气开关 NXB-D32 正泰
19 QF12 空气开关 NXB-D32 正泰
20 QF13 空气开关 NXB-D32 正泰
21 QF14 空气开关 NXB-D32 正泰
22 QF15 空气开关 NXB-D32 正泰
23 QF16 空气开关 NXB-D32 正泰
24 QF17 空气开关 NXB-D32 正泰
25 QF18 空气开关 NXB-D32 正泰
26 QF19 空气开关 NXB-D32 正泰
27 QF20 空气开关 NXB-D32 正泰
28 QF21 空气开关 NXB-D32 正泰
29 QF22 空气开关 NXB-D32 正泰
30
31
32
33
34 KA2 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
35 KA3 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
36 KA4 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
37 KA5 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
38 KA6 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
39 KA7 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
40 KA8 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
41 KA9 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
42 KA12 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
43 KA13 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
44 KA14 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
附图 TEA系列无铅回流焊机用户手册
- 111 -
45 KA15 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
46 KA16 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
47 KA17 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
48 KA18 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
49 KA19 固态继电器 CR1T4450DZ 48-440V AV 50A CE UL认证 CHORDN 桥顿
50 U1 变频器 22F-A011N103 2.2KW 220VAC AB
51 U4 变频器 22F-A2P5N103 0.4KW 220VAC AB
53 QF31 空气开关 NXB-D10 正泰 正泰
QF31 空气开关 NXB-D10 正泰 正泰
55 PLC1 PLC PEC8150MC100-3624BTA 麦格米特 麦格米特
56 BT1 温控模块 MTC-08-NT 麦格米特 麦格米特
57 BT2 温控模块 MTC-08-NT 麦格米特 麦格米特
58 BT3 温控模块 MTC-08-NT 麦格米特 麦格米特
59 BT4 温控模块 MTC-04-NT 麦格米特 麦格米特
60 F23 热继电器 LRE05N 施耐德 施耐德
61 BR1 编码器 360P/R OSS-036-2HC ROTARY ROTARY
62 K9 继电器 RMIA2-1024DC 佳乐 佳乐
63 K10 继电器 RMIA2-1024DC 佳乐 佳乐
64 K23A 继电器 RMIA2-1024DC 佳乐 佳乐
65 K53 继电器 RMIA2-1024DC 佳乐 佳乐
66 NSR1 模组继电器 NSR-8N-22-5-24 WEBOR
67 NSR2 模组继电器 NSR-8P-22-5-24 WEBOR
68 NSR3 模组继电器 NSR-6P-22-5-24 WEBOR
69 NSR4 模组继电器 NSR-4N-22-5-24 WEBOR
70 NSR4 模组继电器 NSR-6N-22-5-24 WEBOR
71
72
TEA（）工具清单
序号 物料编号 版本 物料名称 规格 单位 数量 备注
1 23400026 温度测试板 N101 (GS1000 用) PCS 1
2 25160001 测温线(细软) TT-K-30-SLE 305m/卷 1000FT/卷 m 24
3 25310015 测温插头 插头 PCS 4
装配成 4 套热电偶
线，6m 长每套。
4 62110004
内六角扳手( 公
制)
E-31 套 1
5 62130002 活动扳手 6″ 把 1
6 62210001 一字批 FJ-107 PCS 1
7 62210002 一字批 FJ-101 PCS 1
8 62220002 十字批 FJ-107# PCS 1
9 66200001 工具箱 PCS 1
10
TEA系列无铅回流焊机用户手册 附图
- 112 -

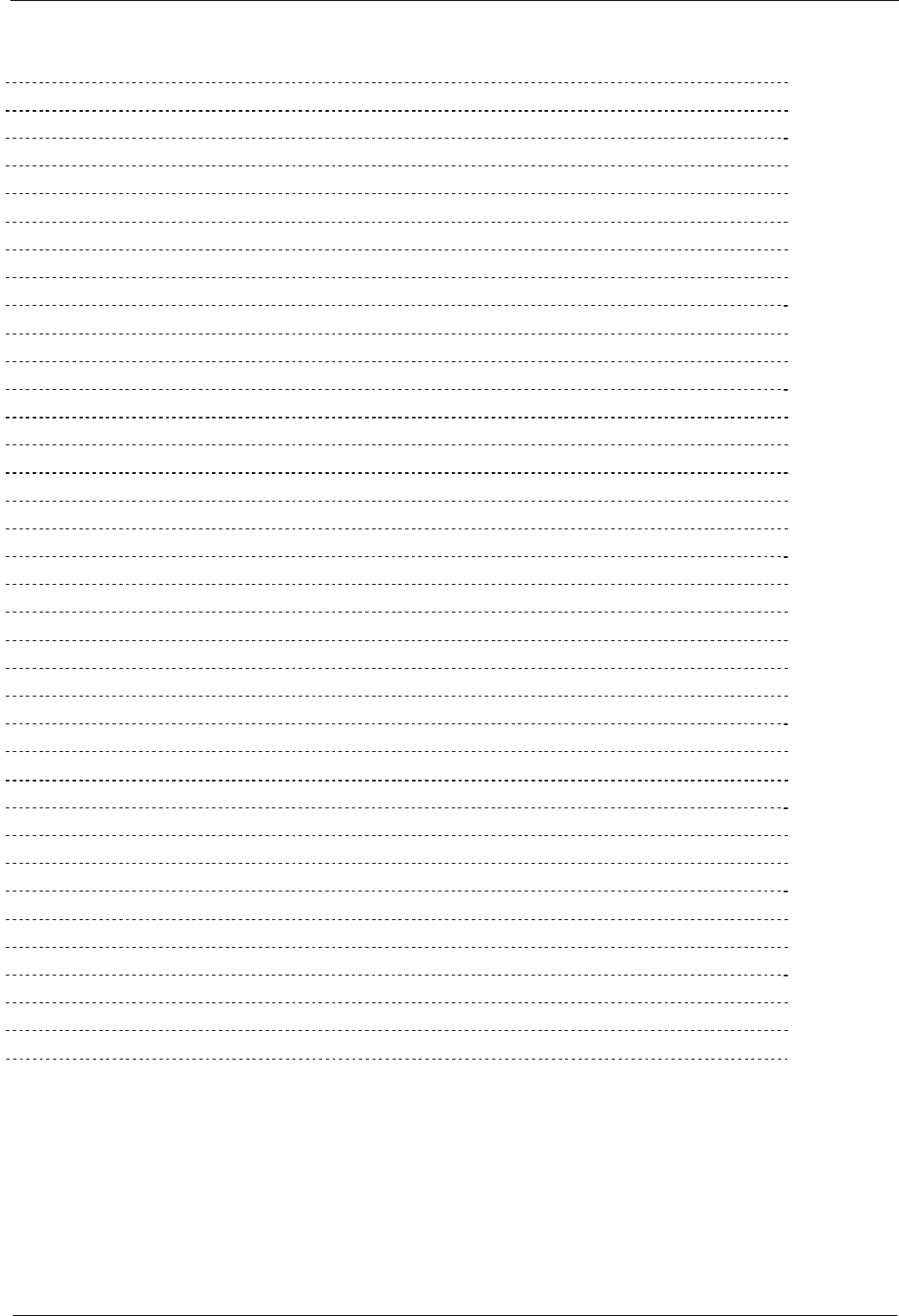

NOTE:
