TEA 系列无铅回流焊机用户手册 设备保养及维护 （ 3 ）取出发热丝。 （ 4 ）更换 OK 后，按上述拆卸方法反方向安装发热丝。 7. 定期检查、清洁冷却风扇，保证其长期正常工作，以确保热风电机及电控箱内的电器组件正常工作而不 致烧坏； 马达更换方式及步骤： （ 1 ）取下马达板固定螺丝。 - 63 - （ 2 ）取出需更换马达，将 OK 的马达组件放入炉胆马达孔内，用 M6 螺丝固定。
设备保养及维护 TEA系列无铅回流焊机用户手册
6.1 设备保养
一台好的设备只有在合理地维护与保养下，才能更好地发挥它的功能，焊出好的产品，
延长使用寿命，请遵循以下方面的维护保养准则：
1.
设备应放置在洁净的工作环境中，避免因灰尘等影响焊接质量；
2.
开启机体罩，定期清洁炉膛，检查并清除排风口、抽风口内壁污垢，以保证清洁空气循环；
3.
强制在回流焊机的两端抽风，抽风管道的空气流量要求达
10m
3
／
min X 2
以上，以降低炉体温度并将废气
全部排出；
4.
检修时尽量在常温下进行。
5. .
出入口抽风箱内过滤网要求定期更换保养。
（
1
）取下出入口抽风箱后封板，取出过滤网。
（
2
）将过滤网放入清洗溶剂中，用钢刷清洗。
（
3
）等清洗完后的过滤网表面溶剂挥发干净后，将过滤网插入抽风箱内，装上抽风箱封板。
6.
定期检查各发热器是否正常，如有损坏应及时更换；

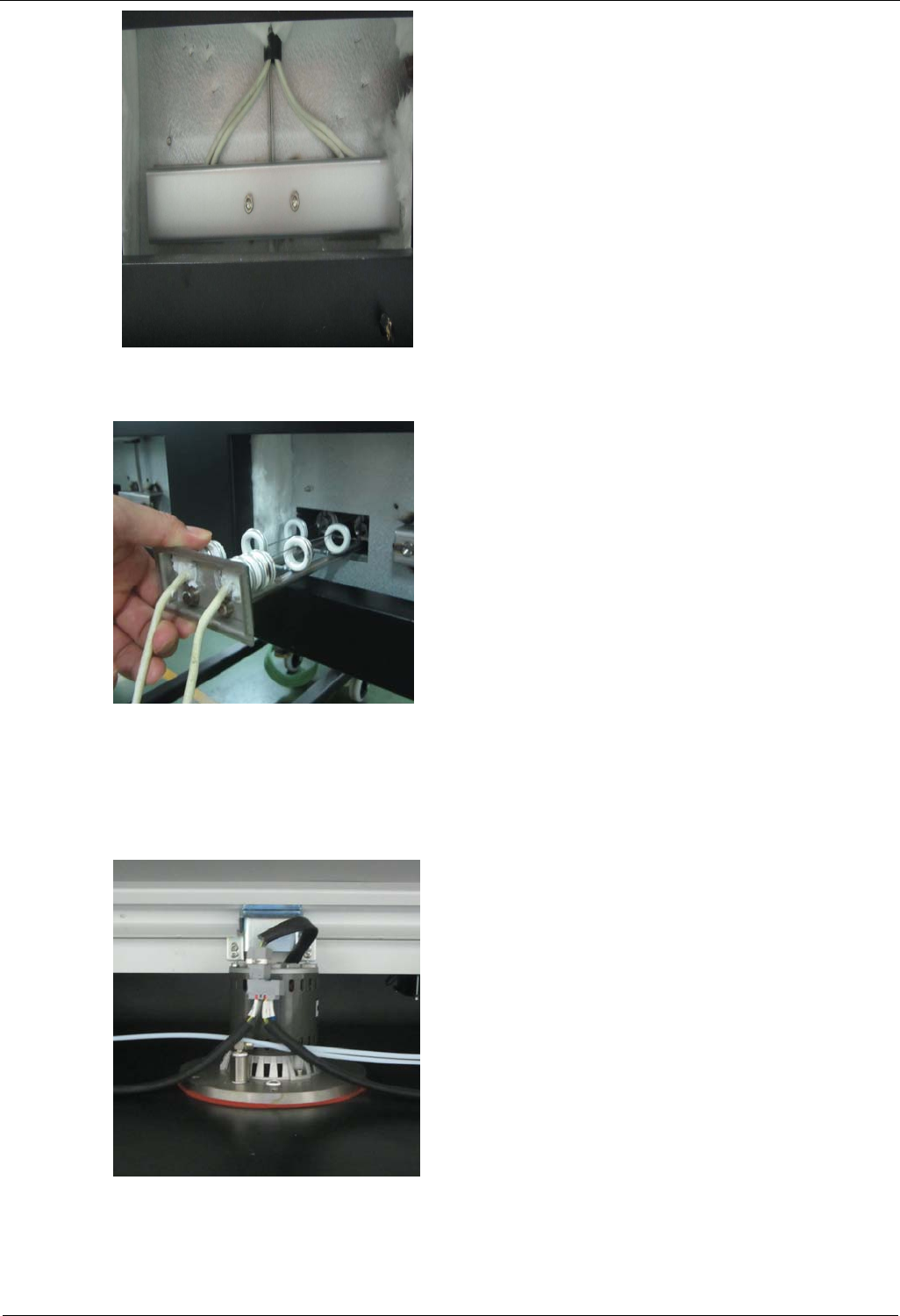

发热丝更换方式及步骤：
（1）在设备后面，取下需更换发热丝的盖板。
- 62 -
（2）取下发热丝固定板。
TEA 系列无铅回流焊机用户手册 设备保养及维护
（3）取出发热丝。
（4）更换OK后，按上述拆卸方法反方向安装发热丝。
7. 定期检查、清洁冷却风扇，保证其长期正常工作，以确保热风电机及电控箱内的电器组件正常工作而不
致烧坏；
马达更换方式及步骤：
（1）取下马达板固定螺丝。
- 63 -
（2）取出需更换马达，将 OK 的马达组件放入炉胆马达孔内，用 M6 螺丝固定。
设备保养及维护 TEA系列无铅回流焊机用户手册
8.
定期检查机器各处的润滑情况（具体见下表）；
定期保养润滑表
警告：保养前必须先将各零部件上的助焊剂、灰尘、污垢或其它异物清理干净再上油！
润滑部
位编号
说
明
加油周期 推荐用油型号
1
机头各轴承及调宽链条
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
2
同步链条、张紧轮及轴承
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
3
机头运输链条过轮用轴承
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
4
机头丝杆及传动方轴
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
5 PCB
运输链条
(
计算机控制自动滴油润滑
)
每天
Dover-AS380
合成高温链油（酯类，耐温
30
0℃）
6
中间调宽丝杆及导轴
每周
NACO/DOWSYN 2007S
高温润滑脂（耐温
300
℃）
7
中间导轨支撑轴
每周
NACO/DOWSYN 2007S
高温润滑脂（耐温
300
℃）
,
6.2 .炉内调宽丝杆润滑
对于炉内的调宽丝杆组件，丝杆必须清洁和润滑，推荐使用的油脂润滑 Krytox GPL227,推荐清洁调宽丝杆
的清洁剂 ALPHA Saponifier 或 Vigon Rc101。调宽丝杆清洗程序如下：
·在开始本操作前，确定炉子冷却并在常温状态。
·运输系统必须停止。
·请在调宽丝杆组件下面铺上一次性托盘。
·在调宽丝杆表面喷上清洁剂 ALPHA Saponifier 或 Vigon Rc101，并保持 3min 使清洁剂渗透到残渣中。
·用软刷清洁丝杆，以下步骤要两个人完成。
A.将导轨移到最大板宽。
B.第一人将软刷放在调宽丝杆上，靠近移动板并放在导轨外侧，旋转丝杆使软刷随着丝套移动（当丝套移
动到最小板宽时，拿走软刷）
C.第二人将导轨的板宽从最大调节到最小。
D.当导轨移动到最小板宽时，软刷跟着导轨同样移到最小板宽。
E,再将软刷放在导轨内侧。
F.移动导轨到最大板宽。
G.当导轨移动到最大板宽时，软刷沿着丝杆同样移动。
H.重复步骤“B”到“G”直到丝杆上没有铁锈和残渣为止。
- 64 -
·用干净的抹布擦去丝杆上的残渣。
