TEA 系列无铅回流焊机用户手册 设备保养及维护 ·循环导轨从“ in ”到“ out ” ，再次擦拭丝杆。 ·用润滑脂 Krytox GPL227 在丝杆表面涂上一定的长度，并移动导轨，使丝杆表面均匀布满润滑脂。 ·移走托盘。 6.3 PCB 运输链条、中支链条、网带张紧方法及操作步骤 1. PCB 运输链条张紧： 链条张紧范围示意图： 1 . 标示区域距离〉 10mm 属于正常范围 2 ．标示区域 距离〈 5mm 时，链条张紧属于失…
设备保养及维护 TEA系列无铅回流焊机用户手册
8.
定期检查机器各处的润滑情况（具体见下表）；

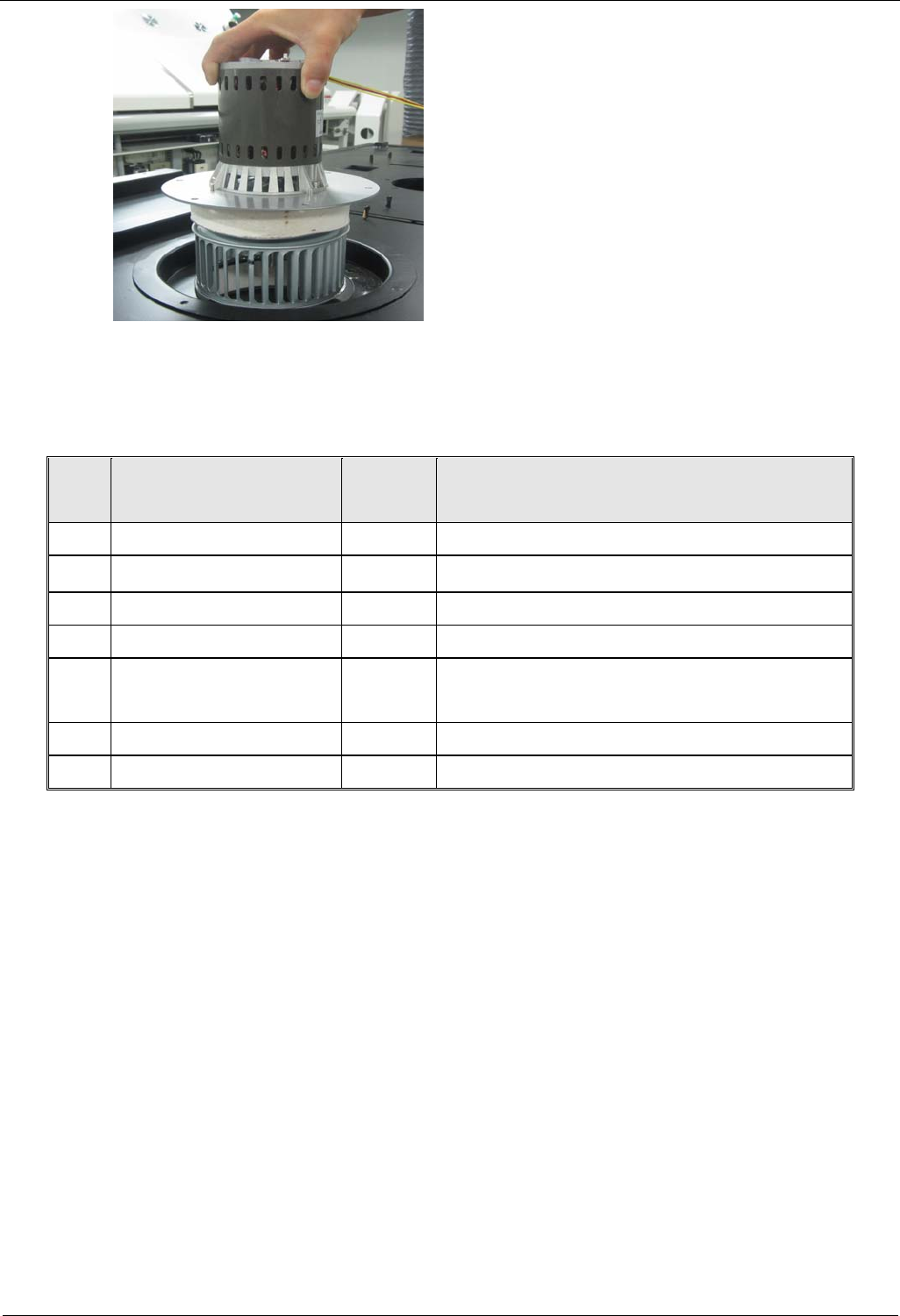

定期保养润滑表
警告：保养前必须先将各零部件上的助焊剂、灰尘、污垢或其它异物清理干净再上油！
润滑部
位编号
说
明
加油周期 推荐用油型号
1
机头各轴承及调宽链条
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
2
同步链条、张紧轮及轴承
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
3
机头运输链条过轮用轴承
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
4
机头丝杆及传动方轴
每月
钙基润滑脂
ZG-2
，滴点
>80
℃
5 PCB
运输链条
(
计算机控制自动滴油润滑
)
每天
Dover-AS380
合成高温链油（酯类，耐温
30
0℃）
6
中间调宽丝杆及导轴
每周
NACO/DOWSYN 2007S
高温润滑脂（耐温
300
℃）
7
中间导轨支撑轴
每周
NACO/DOWSYN 2007S
高温润滑脂（耐温
300
℃）
,
6.2 .炉内调宽丝杆润滑
对于炉内的调宽丝杆组件，丝杆必须清洁和润滑，推荐使用的油脂润滑 Krytox GPL227,推荐清洁调宽丝杆
的清洁剂 ALPHA Saponifier 或 Vigon Rc101。调宽丝杆清洗程序如下：
·在开始本操作前，确定炉子冷却并在常温状态。
·运输系统必须停止。
·请在调宽丝杆组件下面铺上一次性托盘。
·在调宽丝杆表面喷上清洁剂 ALPHA Saponifier 或 Vigon Rc101，并保持 3min 使清洁剂渗透到残渣中。
·用软刷清洁丝杆，以下步骤要两个人完成。
A.将导轨移到最大板宽。
B.第一人将软刷放在调宽丝杆上，靠近移动板并放在导轨外侧，旋转丝杆使软刷随着丝套移动（当丝套移
动到最小板宽时，拿走软刷）
C.第二人将导轨的板宽从最大调节到最小。
D.当导轨移动到最小板宽时，软刷跟着导轨同样移到最小板宽。
E,再将软刷放在导轨内侧。
F.移动导轨到最大板宽。
G.当导轨移动到最大板宽时，软刷沿着丝杆同样移动。
H.重复步骤“B”到“G”直到丝杆上没有铁锈和残渣为止。
- 64 -
·用干净的抹布擦去丝杆上的残渣。
TEA 系列无铅回流焊机用户手册 设备保养及维护
·循环导轨从“in”到“out”，再次擦拭丝杆。
·用润滑脂 Krytox GPL227 在丝杆表面涂上一定的长度，并移动导轨，使丝杆表面均匀布满润滑脂。
·移走托盘。
6.3 PCB 运输链条、中支链条、网带张紧方法及操作步骤
1. PCB 运输链条张紧：

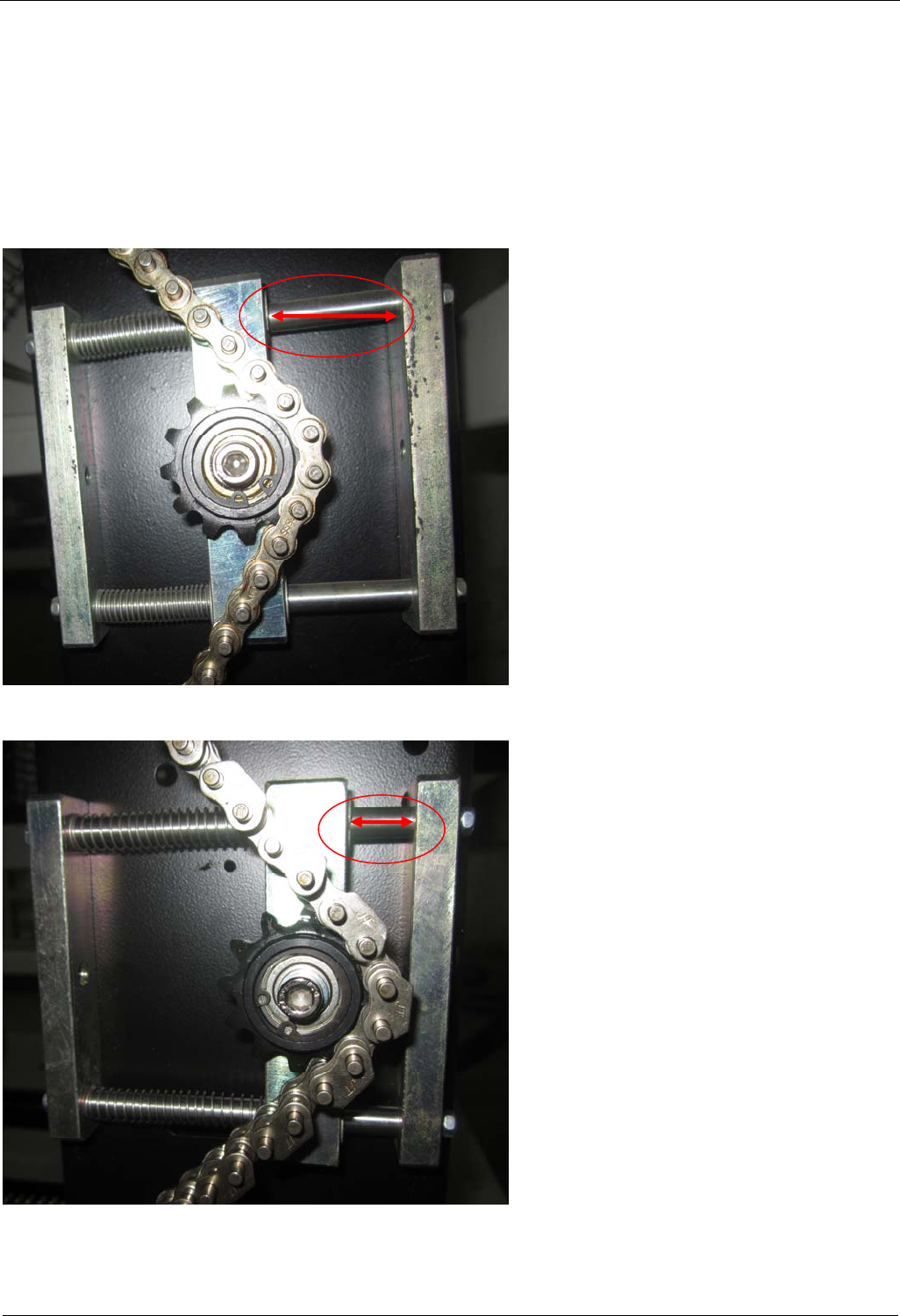

链条张紧范围示意图：
1 .标示区域距离〉10mm 属于正常范围
2．标示区域
距离〈5mm 时，链条张紧属于失效状态，
建议把运输链条截掉 1 扣。
- 65 -
设备保养及维护 TEA系列无铅回流焊机用户手册
当 PCB 运输链条长时间在高温下运转后，受到材料热胀冷缩的影响，PCB 运输链条材质会发生相应的变化，
出现变长现象，导致设备上的张紧机构失效，因此需对 PCB 运输链条的张紧力进行调整，调整方法为：裁剪 PCB
运输链条长度。操作方法如下:

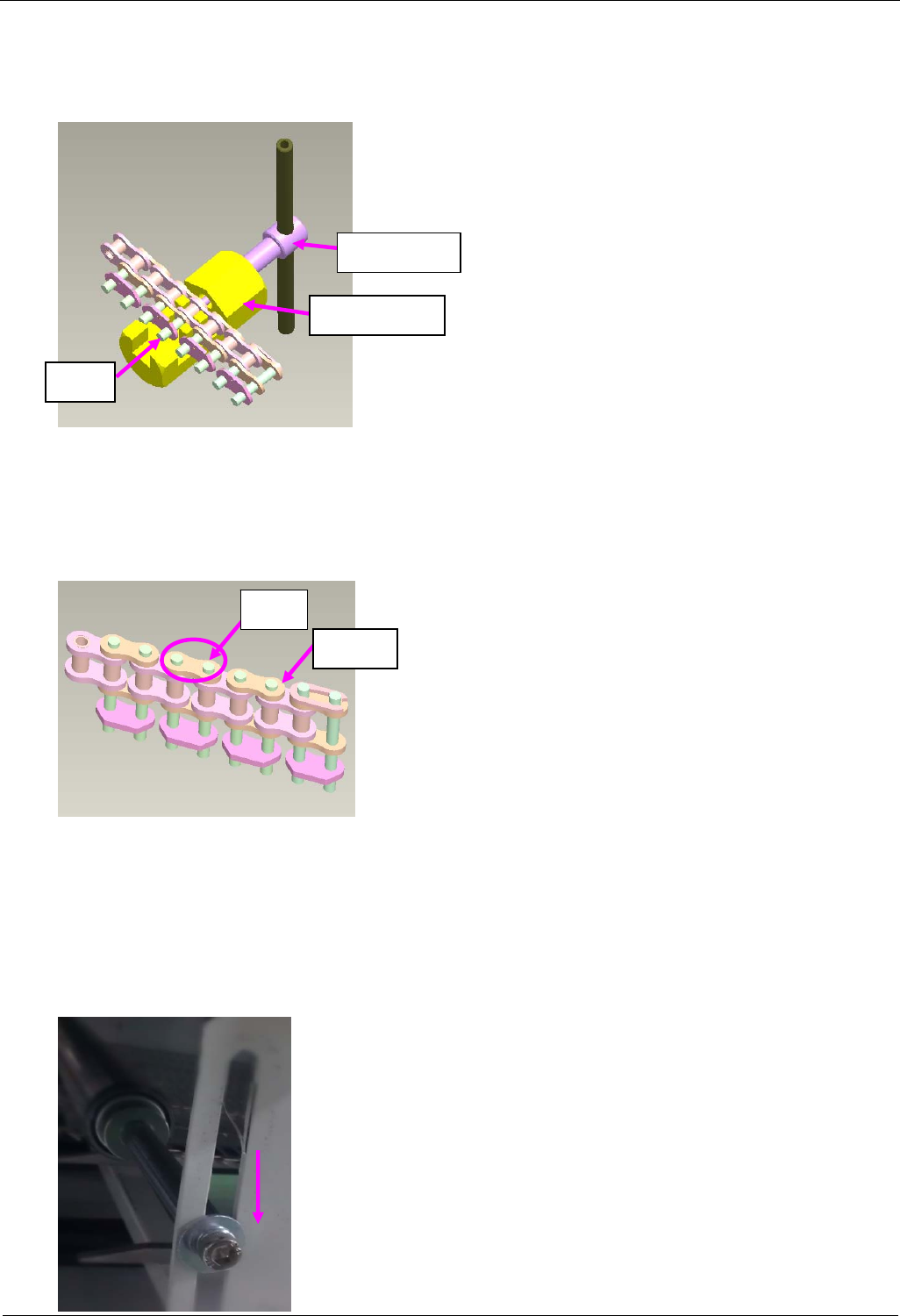

1.3使用专用链条裁剪治具
专用轴
专用治具
顶针
操作方法：1.将 PCB 运输链条放入专用治具内。
2.用活动扳手固定专用治具。
3.旋转顶针，使 PCB 运输链条销轴脱离链条。
4.分开链条，即完成链条的裁剪。
1.4磨机裁剪
挡片
顶针
操作方法：用磨机将上图中两销轴磨平，取下挡片，从另一侧取下两销轴连接的链珠即可。
(2). 网带张紧：
当传输网带长时间在高温下运转后，受到材料热胀冷缩的影响，网带材质会发生相应的变化，出现变长现象，
导致网带张紧力不够，因此需对网带的张紧力进行调整，调整方法及步骤如下：
将出入口网带张紧滚筒向下压来调整网带张紧力，当网带张紧力调整到合适时（网带不出现抖动现象为合适），
并锁紧固定螺钉。如下图
