TEA 系列无铅回流焊机用户手册 设备保养及维护
操作方法：将入口、出口网带调整支架上的滚筒支杆向下调整，使其网带张力合适（网带不出现抖动现象为
合适）。
(3)中支链条张紧：
当中支链条长时间在高温下运转后，受到材料热胀冷缩的影响，中支链条材质会发生相应的变化，出现变长
现象，导致设备上的张紧机构失效，因此需对中支链条的张紧力进行调整，调整方法为：裁剪中支链条或调整入
口中支链条张紧块。操作方法如下：
1.1裁剪中支链条
操作方法：

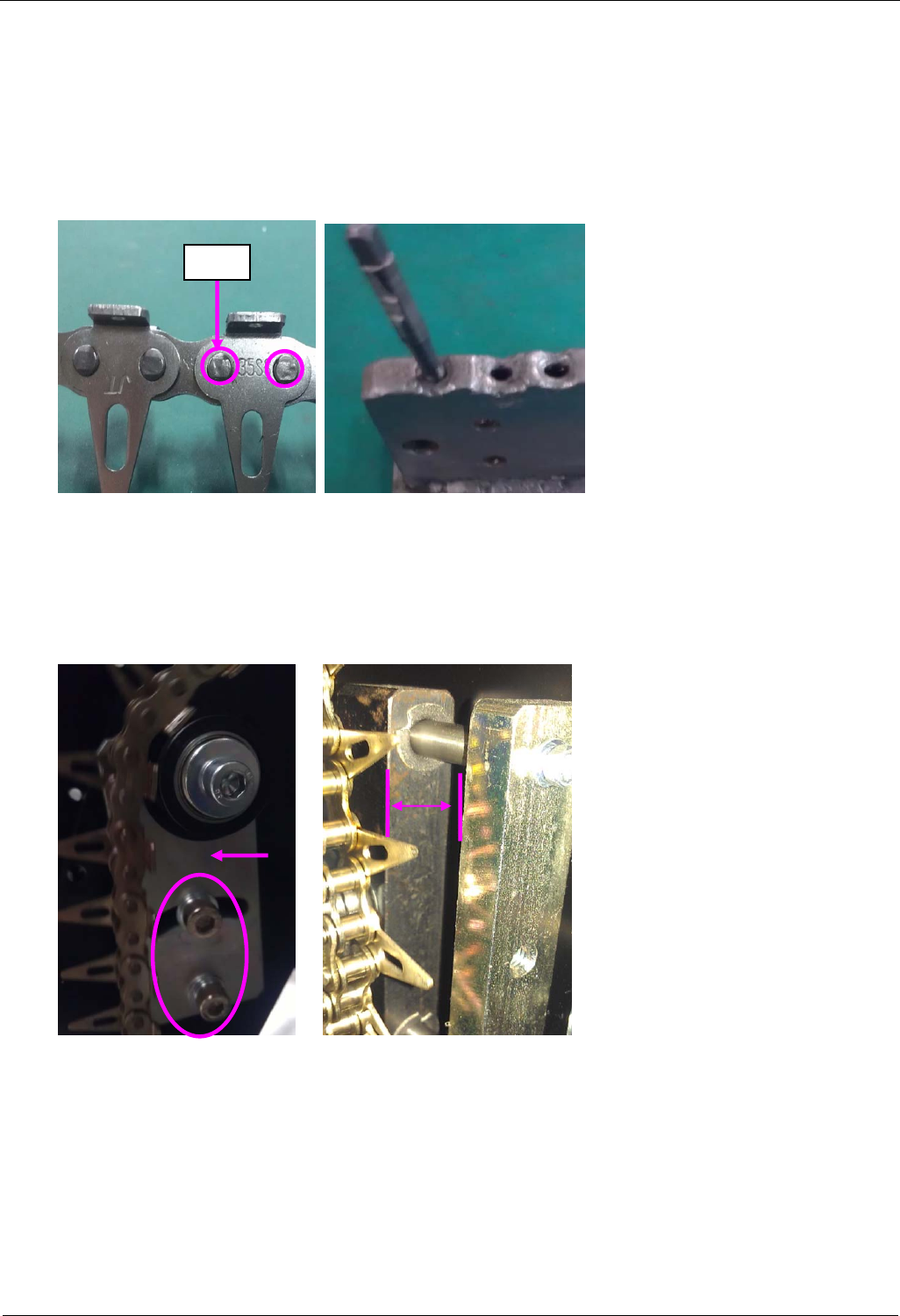

1.将中支链条销轴垂直放在治具孔内，用铁锤及专用顶针治具敲击链条销轴，使销轴脱离链条。分开即可。
2.用磨机将链条两销轴磨平，取下挡片，从另一侧取下两销轴连接的链珠即可。
1.2调整中支链条张紧块
操作方法：松开张紧块固定螺丝，按箭头方向调整张紧块，当链条张力合适后（出口张紧机构间隙达到
30mm，如上图所示），然后固定张紧块螺丝。
6.4 中央支撑系统年检说明
1.中支链条要求每年进行一次检查。
2.检查要求说明：
1）按图示方法对中支链条水平进行点检。
将标准测试板放在主传输链条上，然后把中支链条移至标准测试板下，用塞尺测量中支链条齿尖与标准 测
试板底部之间的距离。（如图 1 所示）
- 67 -
30
顶针
设备保养及维护 TEA系列无铅回流焊机用户手册
图 1
2）点检部位如下图所示，要求中支链条齿尖与运输链条销轴之间的间隙控制在 1±0.5mm（要求中支导轨距
固定边 150mm 点检一次；距固定边 300mm 点检一次）。
842 160 106
L
150mm
300mm
L
380
384
353
356
356 390
3
4
45
6
7
8

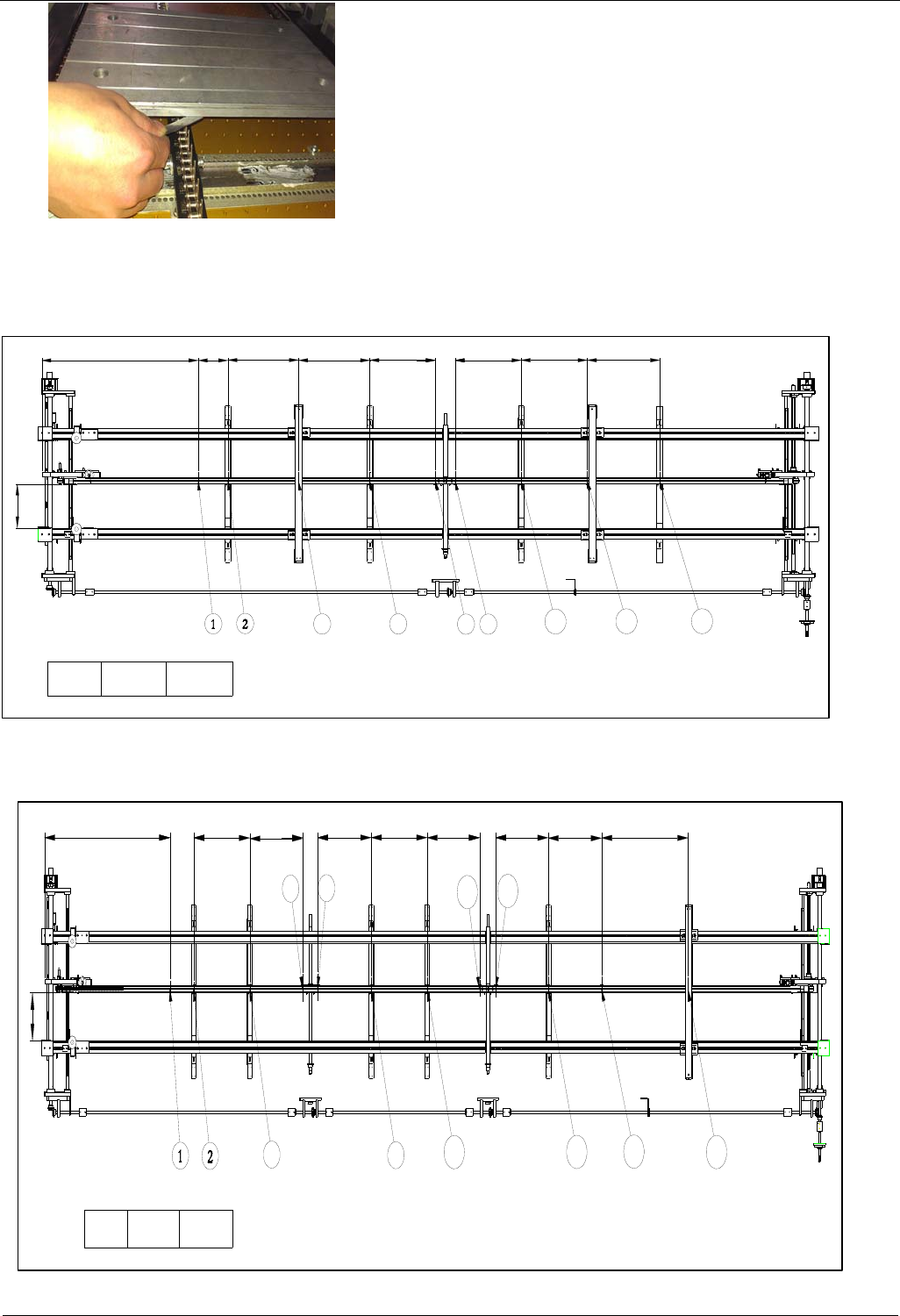

六温区（点检部位分布图）
100 108160842
L
L
150mm
300mm
375
355
359 375
352 352
358
580
3
45
6
7
8
9
10
11
12
八温区（点检部位分布图）
- 68 -
TEA 系列无铅回流焊机用户手册 设备保养及维护
160 104 108842
L
L
150mm
300mm
375
355
357
375
388
352
352
380
366.5
580
3
4
5
6
7
8
9
10
11
12
13
14
15

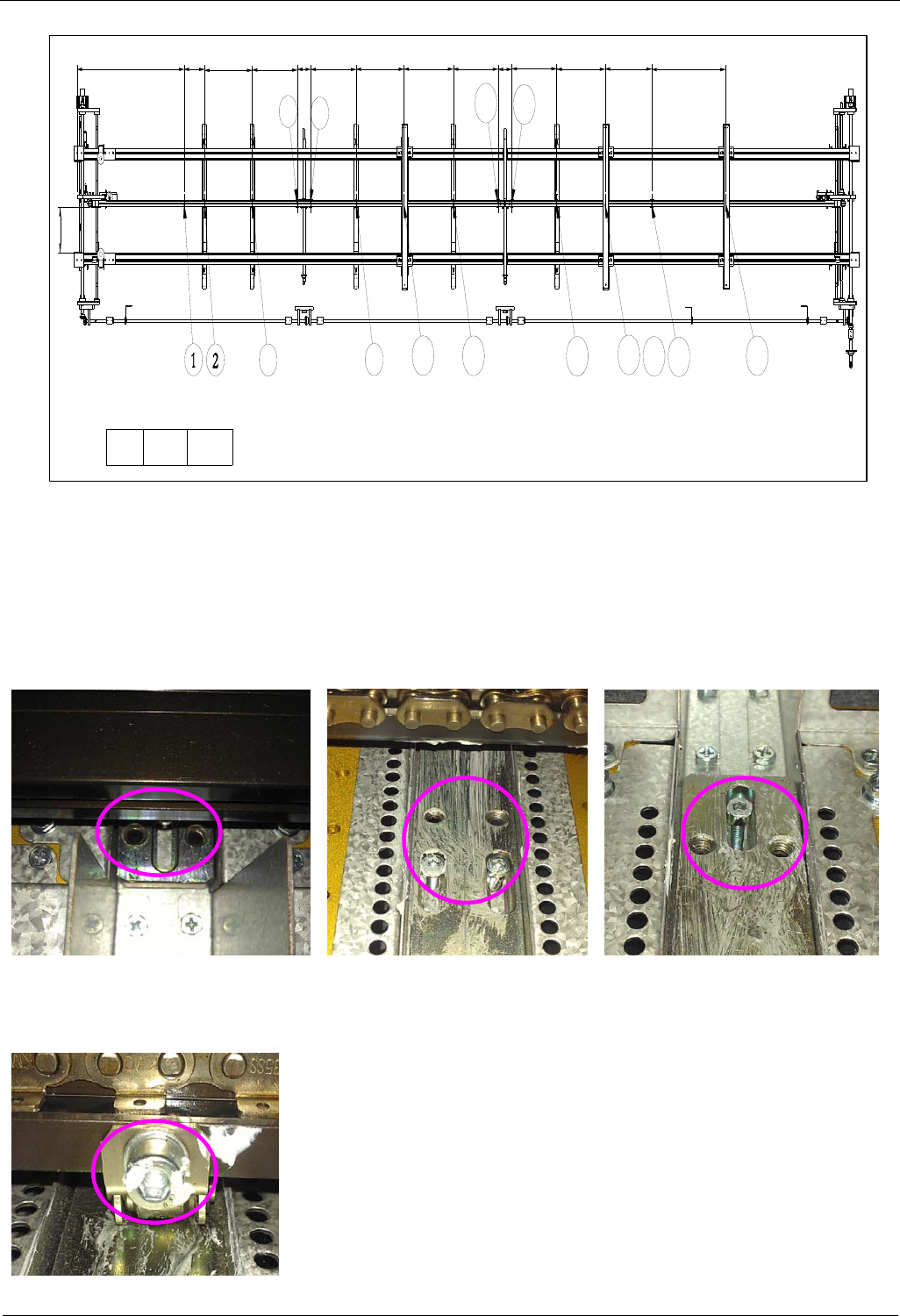

十温区（点检部位分布图）
3）点检时如有部位超出 1±0.5mm 范围，则需对该部位进行调整。
4）调整方法：
若图示中“1”点超出范围，则需对“1”点相对应的零件进行调整，调整步骤为：
01,对“1”点相对应的中支辅助支撑座进行调整，调节辅助支承座孔内机米，使支承座抬高或下降，这样图
示中“1”点高度则会随之抬高或下降；相同方法对其他点位进行调整。（附图位置）
- 69 -
02.对“1”
点邻近的托轮座板进行微调（调整下图中固定托轮座的固定高度），使中支导轨抬高或下降，这样
图示中“1”点高度则会随之抬高或下降。（附图位置）
