劲拓回流焊用户手册（标准机）.pdf - 第32页
软件操作 T E A 系列无铅回流焊机用户手册 右数的第 7 个按钮即为参数设置按钮 ) ， 将显示右图的 “温度设置” 页面， 按 “ TA B ” 键或单击所要设置的参数位 置可输入各个温区温度设定值， 然后单击 “ 应用 ” 按钮使设置生效。 单击 “ 运输速度参数 ” 页面可输入速度参数， 然后单击“ 应用 ”按钮使设置生效。 单击 “温区相关参数” 选项，系统将显示右图的画面，此画面用户可设定各加热区的报警参数、最高温度、 及…
TEA 系列无铅回流焊机用户手册 软件操作

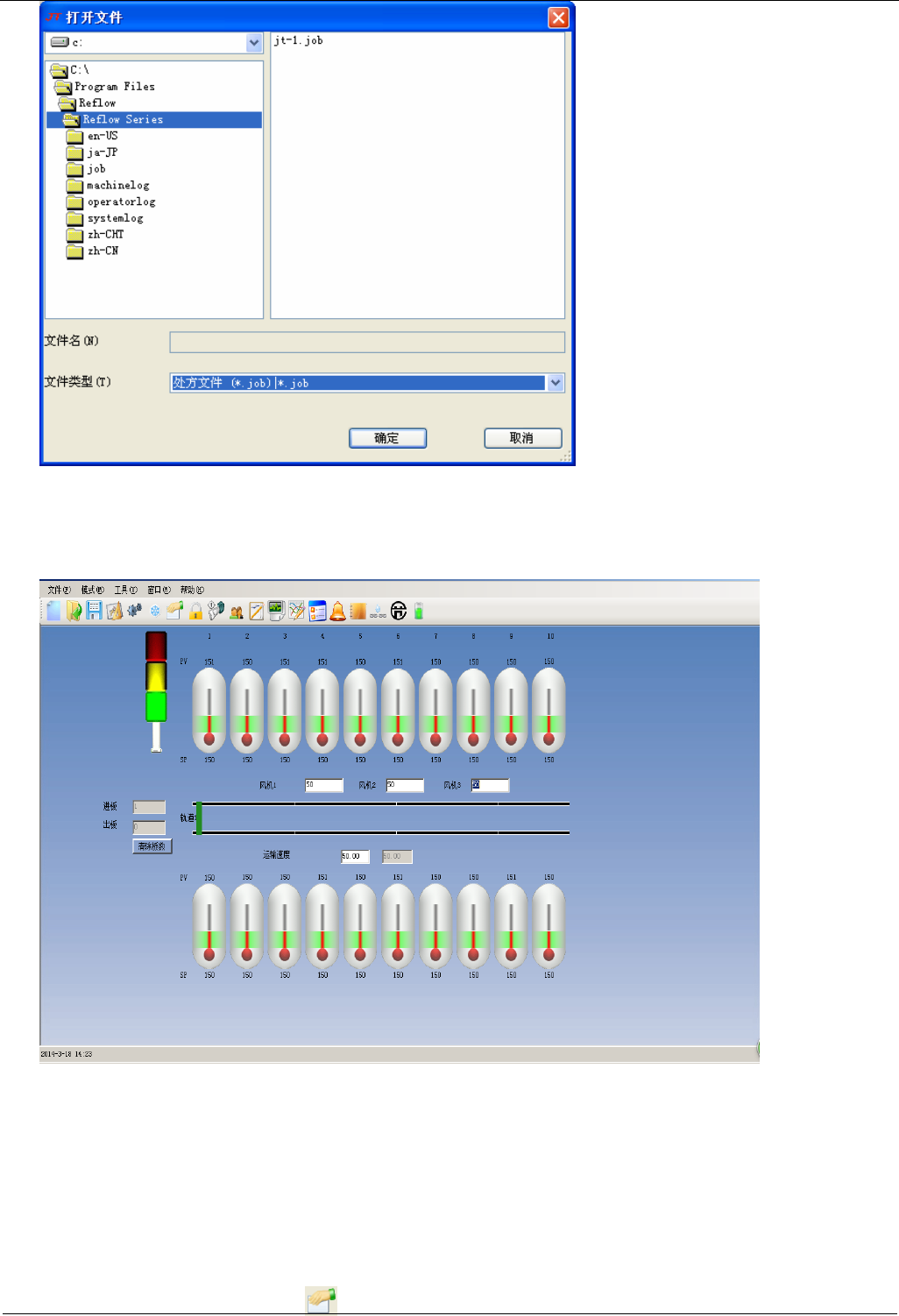

选择处方文件后点击“确定”按钮，系统会自动加载该处方文件，同时出现系统正在加载该处方文件的进度
条，进度条上、下方分别为各个温区上、下层的温度值，加载完毕之后即进入本软件系统的主界面，如右图所示：
注：用户也可以在“模式”菜单中选择进入“冷却模式”，在该模式下系统将会自动冷却十分钟才会关闭机
器的运转。
点击“工具栏”中的“参数设置 ”按钮(鼠标指向各个按钮下方时会出现相应的功能提示说明，从左往
- 27 -
软件操作 TEA系列无铅回流焊机用户手册
右数的第 7 个按钮即为参数设置按钮)，将显示右图的“温度设置”页面，按“TAB”键或单击所要设置的参数位
置可输入各个温区温度设定值，然后单击“应用”按钮使设置生效。单击“运输速度参数”页面可输入速度参数，
然后单击“应用”按钮使设置生效。
单击“温区相关参数”选项，系统将显示右图的画面，此画面用户可设定各加热区的报警参数、最高温度、
及最低温度，通过按“TAB”键或单击所要设置的设定值的位置可输入所设定的值。选择温区序号，用户可以改
变温区通道，或选择“各温区设定一致”选项，用户只要设定一个通道的参数，所有温区的参数将与此通道的参
数一致。设定完毕后，用户单击“应用”按钮，这样系统便确认用户已输入完并保存该值。
单击“调速风机参数”选项，系统将
显示如右图画面，此画面用户可设定各风机变频器的频率，通过按“TAB”键或单击所要设置的设定值的位置可
输入所设定的值。设定完毕后，用户单击“应用”按钮，这样系统便确认用户已输入完并保存该值。
99
- 28 -
TEA 系列无铅回流焊机用户手册 软件操作
4.3 工具栏与菜单栏介绍
以下是本系统的工具栏及菜单栏：
- 29 -
4.
3.1 新建选项
当选择此选项时，系统将弹出一个新建对话框，显示如右图。用户在“文件名”框中输入所要新建的处方文
件名，按“确定”钮，系统将自动新建含有默认值的新文件。
此操作在正常操作状态下，不会影响机器当前运行。
