TEA 系列无铅回流焊机用户手册软件操作选择处方文件后点击 “确定” 按钮，系统会自动加载该处方文件，同时出现系统正在加载该处方文件的进度条，进度条上、下方分别为各个温区上、下层的温度值，加载完毕之后即进入本软件系统的主界面，如右图所示：注：用户也可以在“模式”菜单中选择进入“冷却模式” ，在该模式下系统将会自动冷却十分钟才会关闭机器的运转。点击 “ 工具栏 ”中的“ 参数设置 ”按钮 ( 鼠标指向各个…

软件操作 TEA系列无铅回流焊机用户手册

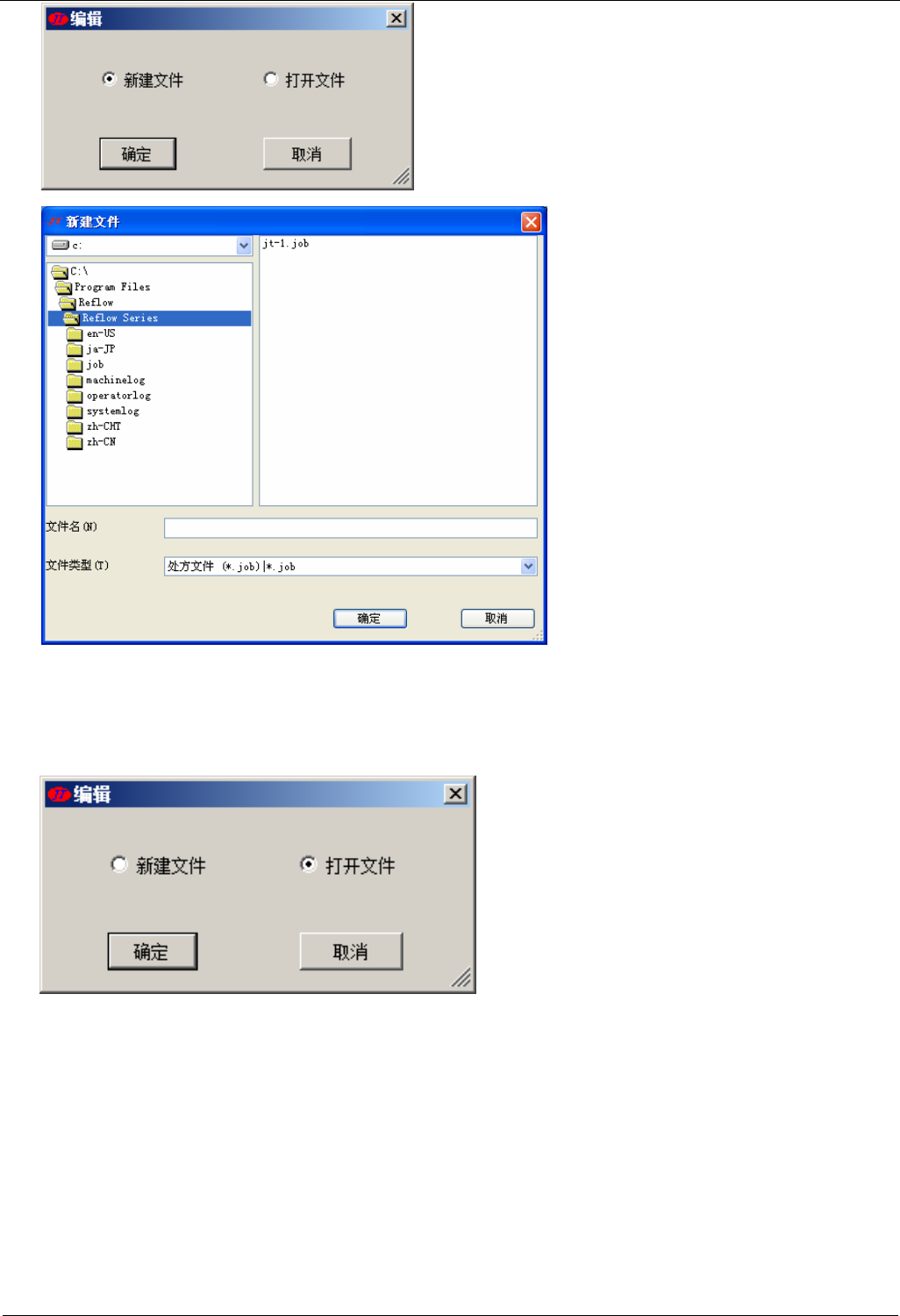

如选择“打开文件”并按“确定”按钮，系统将显示右图的“打开文件”的对话框，将光标移到＂文件

名＂框输入打开的文件名或在＂文件列表＂中选择一个的文件后，按“确定”键，系统将进入主画面。

- 26 -

TEA 系列无铅回流焊机用户手册软件操作

选择处方文件后点击“确定”按钮，系统会自动加载该处方文件，同时出现系统正在加载该处方文件的进度

条，进度条上、下方分别为各个温区上、下层的温度值，加载完毕之后即进入本软件系统的主界面，如右图所示：

注：用户也可以在“模式”菜单中选择进入“冷却模式”，在该模式下系统将会自动冷却十分钟才会关闭机

器的运转。

点击“工具栏”中的“参数设置 ”按钮(鼠标指向各个按钮下方时会出现相应的功能提示说明，从左往

- 27 -

软件操作 TEA系列无铅回流焊机用户手册

右数的第 7 个按钮即为参数设置按钮)，将显示右图的“温度设置”页面，按“TAB”键或单击所要设置的参数位

置可输入各个温区温度设定值，然后单击“应用”按钮使设置生效。单击“运输速度参数”页面可输入速度参数，

然后单击“应用”按钮使设置生效。

单击“温区相关参数”选项，系统将显示右图的画面，此画面用户可设定各加热区的报警参数、最高温度、

及最低温度，通过按“TAB”键或单击所要设置的设定值的位置可输入所设定的值。选择温区序号，用户可以改

变温区通道，或选择“各温区设定一致”选项，用户只要设定一个通道的参数，所有温区的参数将与此通道的参

数一致。设定完毕后，用户单击“应用”按钮，这样系统便确认用户已输入完并保存该值。

单击“调速风机参数”选项，系统将

显示如右图画面，此画面用户可设定各风机变频器的频率，通过按“TAB”键或单击所要设置的设定值的位置可

输入所设定的值。设定完毕后，用户单击“应用”按钮，这样系统便确认用户已输入完并保存该值。

- 28 -
