1 - 44 0703 - 001 4.3 清洁纸更换方法 ( 清洁纸宽度变更方法 ) (3) 按正面操作台的 [START] 按钮。线路板识别部和丝网架部移动到装置正面侧。 Fig.4A63 (4) 将正面操作台的 [OPERATION/SET UP] 开关切换到“SET UP”侧。 Fig.4A64 (5) 移动到装置的背面侧。

1-430703-001

4.3 清洁纸更换方法 ( 清洁纸宽度变更方法 )

注意

将 [OPERATION/SET UP] 开关切换到“SET UP”侧进行作业。

仅限于专业维修人员实施。

按“生产运行”子菜单栏的 [ 维护更换 ] 按钮，便显示以下界面。

操作步骤

(1) 按 [ 清洁更换 ]Tab。

(2) 按 [ 更换位置移动 ] 按钮。

选择时背景色变为蓝色。

Fig.4A62

1-440703-001

4.3 清洁纸更换方法 ( 清洁纸宽度变更方法 )

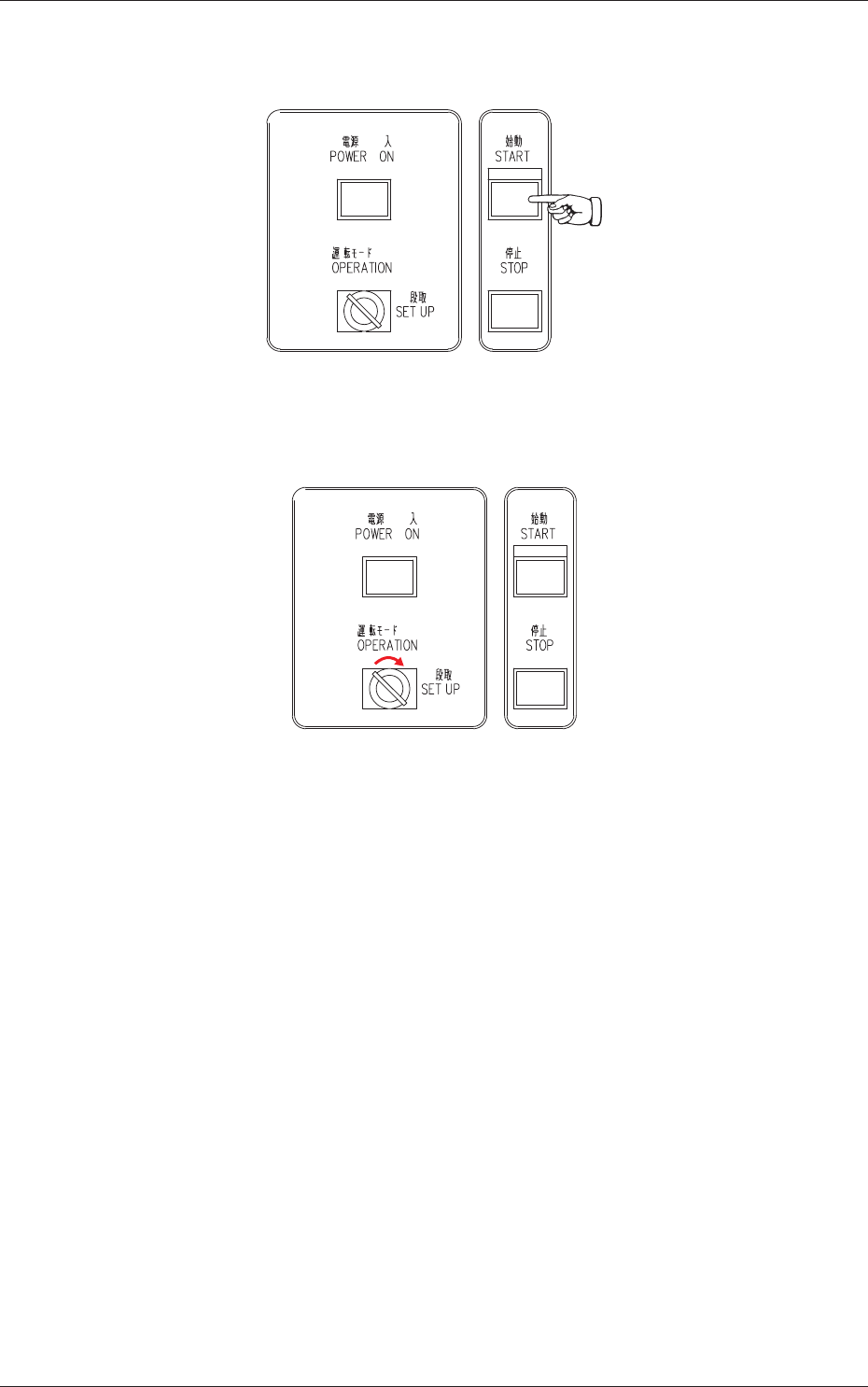

(3) 按正面操作台的 [START] 按钮。

线路板识别部和丝网架部移动到装置正面侧。

Fig.4A63

(4) 将正面操作台的 [OPERATION/SET UP] 开关切换到“SET UP”侧。

Fig.4A64

(5) 移动到装置的背面侧。

1-45

4.3 清洁纸更换方法 ( 清洁纸宽度变更方法 )

0703-001

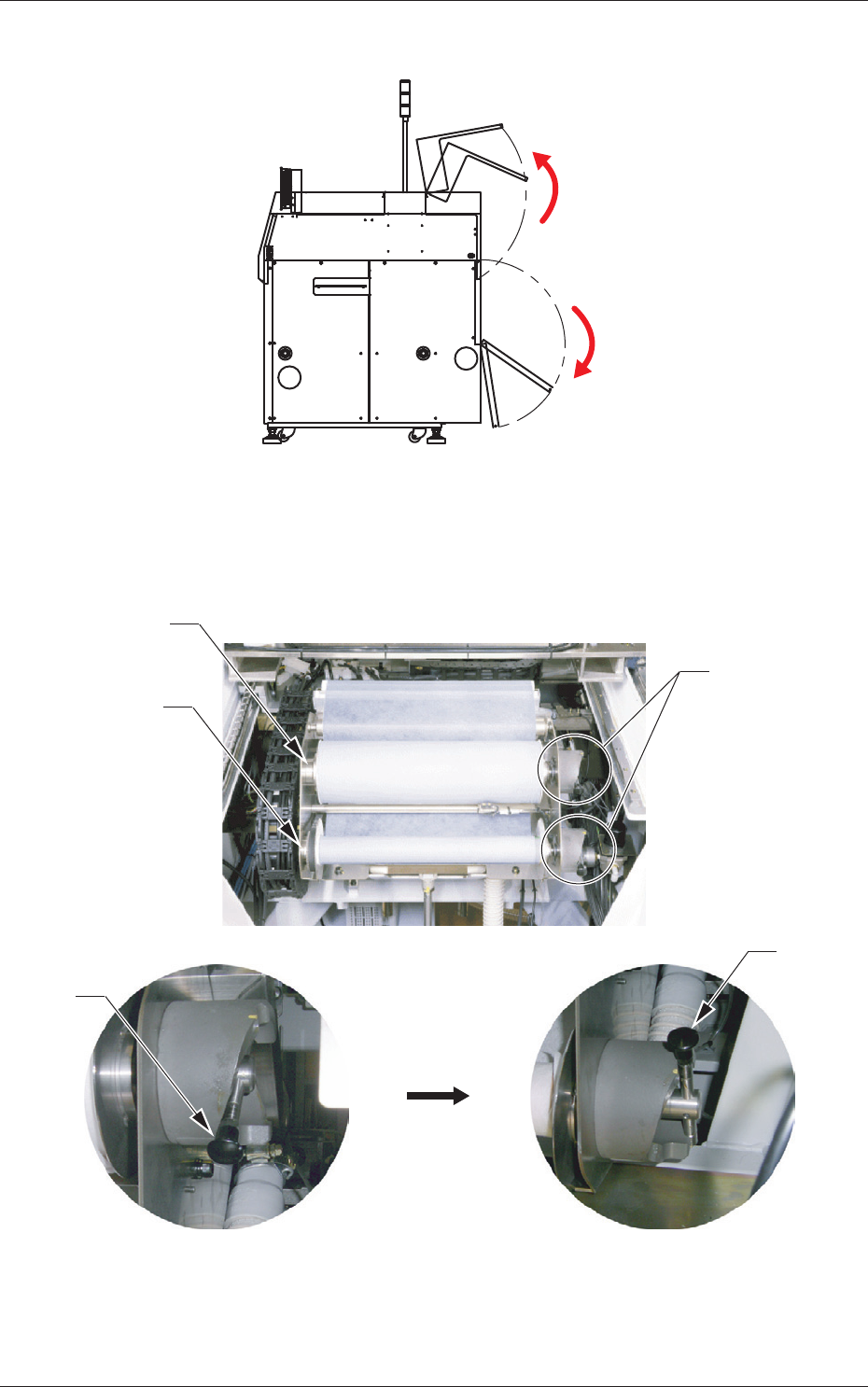

(6) 打开背面侧的开闭门 (2 处 )。

Fig.4A65

(7) 将卷绕侧滚轴和供给侧滚轴的控制杆推上去，再把各滚轴拉到前

侧，从清洁单元卸下来。

Fig.4A66

供给侧滚轴

卷绕侧滚轴

控制杆

抬起控制杆

控制杆
