1 - 20 每六个月 注油 丝网Y轴直线导轨 每月 清扫 请用油棉纱清扫。 请注意不要残留纱头。 丝网Y轴直线导轨 (前侧) 用刷子或注油枪从注油嘴注入新 的润滑油。 使用助推杆为U形和P形或 SPK-3C。 每六个月 注油 丝网Y轴直线导轨 (后侧) 使用助推杆为U形和P形或 SPK-3C。 用刷子或注油枪从注油嘴注入新 的润滑油。 3.3 点检、清扫、注油部位 Fig.4A15 0 70 3 - 00 1 Note Note No…
1-19
3.3 点检、清扫、注油部位
3.3.3 丝网架部
Fig.4A13
Fig.4A14
0703-001
丝网架上面
每日 清扫
上面、侧面附着垃圾时，请用棉
纱除去。
丝网印刷模板
每日 清扫
使用后，请用工业酒精(溶剂)进
行超声波清洗，以免印刷模板网
眼有堵塞现象。
丝网下面
每日 清扫
请用浸有工业酒精(溶剂)的棉纱
清扫丝网下面。
若大量涂刷润滑油，线路
板上或丝网上的润滑油就
会四处飞散，因此，请用
刷子或刮刀在滚珠丝杠表
面薄薄涂上一层。
每六个月 注油
丝网Y轴滚珠丝杠
请用刷子涂刷润滑油。
Note
1-20
每六个月 注油
丝网Y轴直线导轨
每月 清扫
请用油棉纱清扫。
请注意不要残留纱头。
丝网Y轴直线导轨
(前侧)
用刷子或注油枪从注油嘴注入新
的润滑油。
使用助推杆为U形和P形或
SPK-3C。
每六个月 注油
丝网Y轴直线导轨
(后侧)
使用助推杆为U形和P形或
SPK-3C。
用刷子或注油枪从注油嘴注入新
的润滑油。
3.3 点检、清扫、注油部位
Fig.4A15
0703-001
Note
Note
Note
1-21

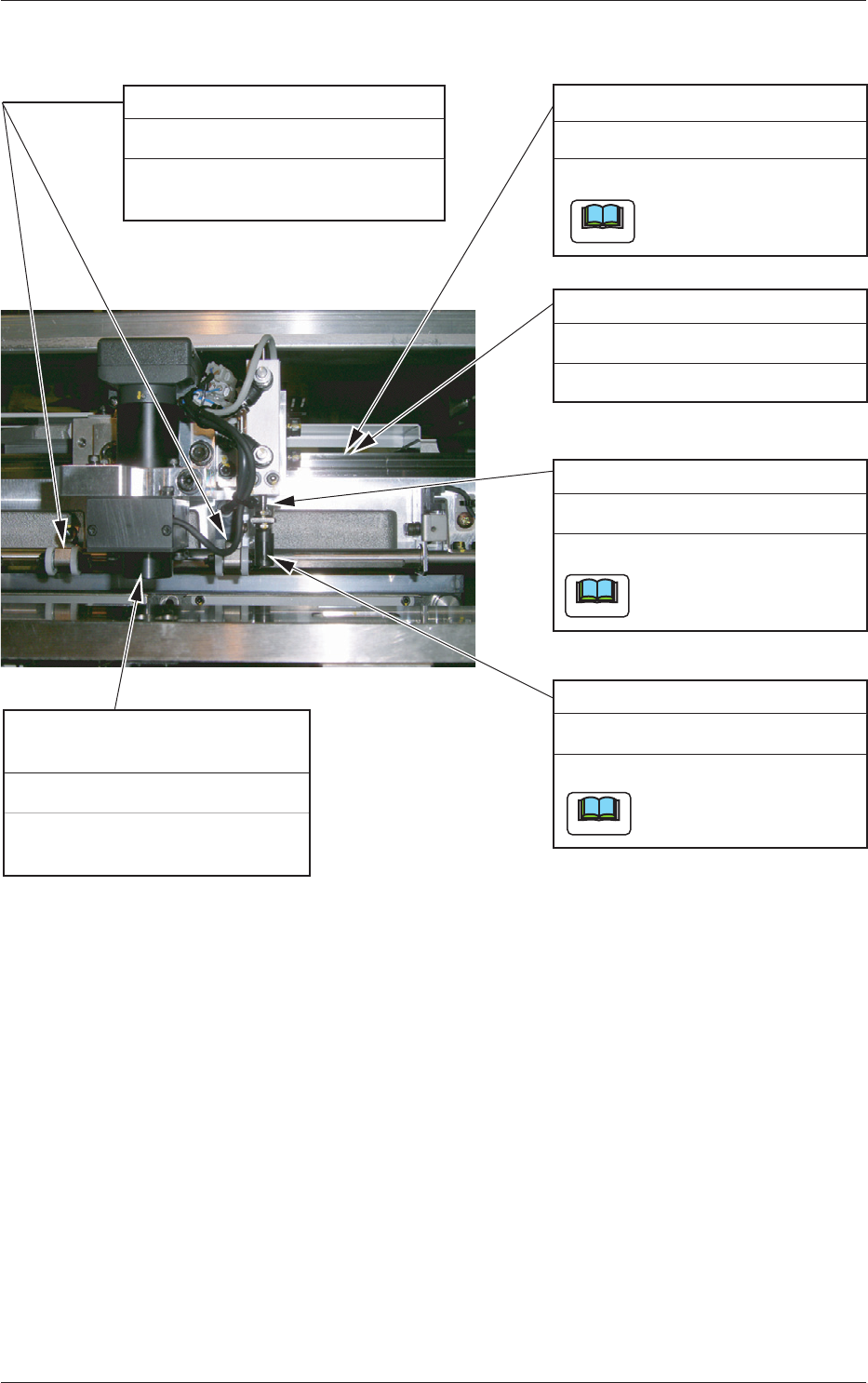

3.3 点检、清扫、注油部位
3.3.4 线路板识别部
Fig.4A16
0703-001
线路板制动阀
防止线路板翘曲固定器(滚轴外周)
滚轴外周面附着垃圾时，请用棉纱
除去。
每周 清扫
请用棉纱清扫。
每周 清扫
请注意不要残留纱头。
照相机(透镜)
识别照明玻璃面
请用照相机用吹气刷除去垃圾或
灰尘。
每月 清扫
线路板识别X轴直线导轨
每月 清扫
线路板识别X轴直线导轨
请用刷子或刮刀涂刷润滑油。
每六个月 注油
线路板制动阀导套
请用油棉纱清扫。
请注意不要残留纱头。
请用刷子或刮刀涂刷润滑油。
每六个月 注油
请在轴表面薄薄涂一层。
Note
Note
Note
