1 - 12 3. 维护保养部位 3. 维护保养部位 3.1 整体图 Notice 包括卸下装置机盖的操作。 结束维护保养后，请安装机盖。 Fig.4A3 Reference (a) 各部详细的维护保养部位以及维护保养方法请参照“3.3”以后 的章节。 (b) 关于选项，请参照各特殊规格的使用说明书进行维护保养。 0 70 3 - 00 1 刮板头部 丝网架部 线路板识别部 R传送带部 (搬出传送带部) 线路板吸盘部 工作台 部 L传送…
1-110703-001
2.5 每六个月维护保养
Table 4A11
对象单元 点检、清扫、注油部位 作业 润滑油 作业用具 检查
3.3.5
传送带部
L 传送带宽变更用
花键轴
注油 DE1 刷子、刮刀
L 传送带宽变更用
梯形螺丝
注油 DE1 刷子、刮刀
L 传送带宽变更用
导套
注油 DE1 刷子、刮刀
R 传送带宽变更用
花键轴
注油 DE1 刷子、刮刀
R 传送带宽变更用
梯形螺丝
注油 DE1 刷子、刮刀
R 传送带宽变更用
导套
注油 DE1 刷子、刮刀
3.3.6
线路板吸盘部
支撑台 Z 轴导套 注油 DE1 刷子、刮刀
支撑台 Z 轴滚珠丝杠 注油 DE1 刷子、刮刀
滑道宽变更用
梯形螺丝
( 左侧 )、( 右侧 )
注油 DE1 刷子、刮刀
滑道宽变更用
直线导轨
( 左侧 )、( 右侧 )
注油 DE1 刷子、刮刀
线路板紧固用
直线导轨
注油 DE1 刷子、刮刀
3.3.7 工作台部 工作台 X 轴滚珠丝杠 注油 DE1 刷子、刮刀
工作台 Z 轴滚珠丝杠
注油 DE1 刷子、刮刀
工作台
Z 轴导套
注油 DE1 刷子、刮刀
工作台轴滚珠丝杠 注油 DE1 刷子、刮刀
工作台
θ
轴直线导轨 注油 DE1 注油枪、H 形
工作台 X 轴直线导轨
( 前侧左 )、( 前侧右 )
( 后侧 )
注油 DE1 刷子、注油枪、
U 形和 P 形
或 SPK-3C
3.3.9 开闭门部 前侧开闭门
烟气阀 ( 上 )
注油 DE1 刷子
前侧开闭门
烟气阀 ( 下 )
注油 DE1 刷子
后侧开闭门
烟气阀 ( 上 )
注油 DE1 刷子
后侧开闭门
烟气阀 ( 下 )
注油 DE1 刷子
1-12
3. 维护保养部位
3. 维护保养部位

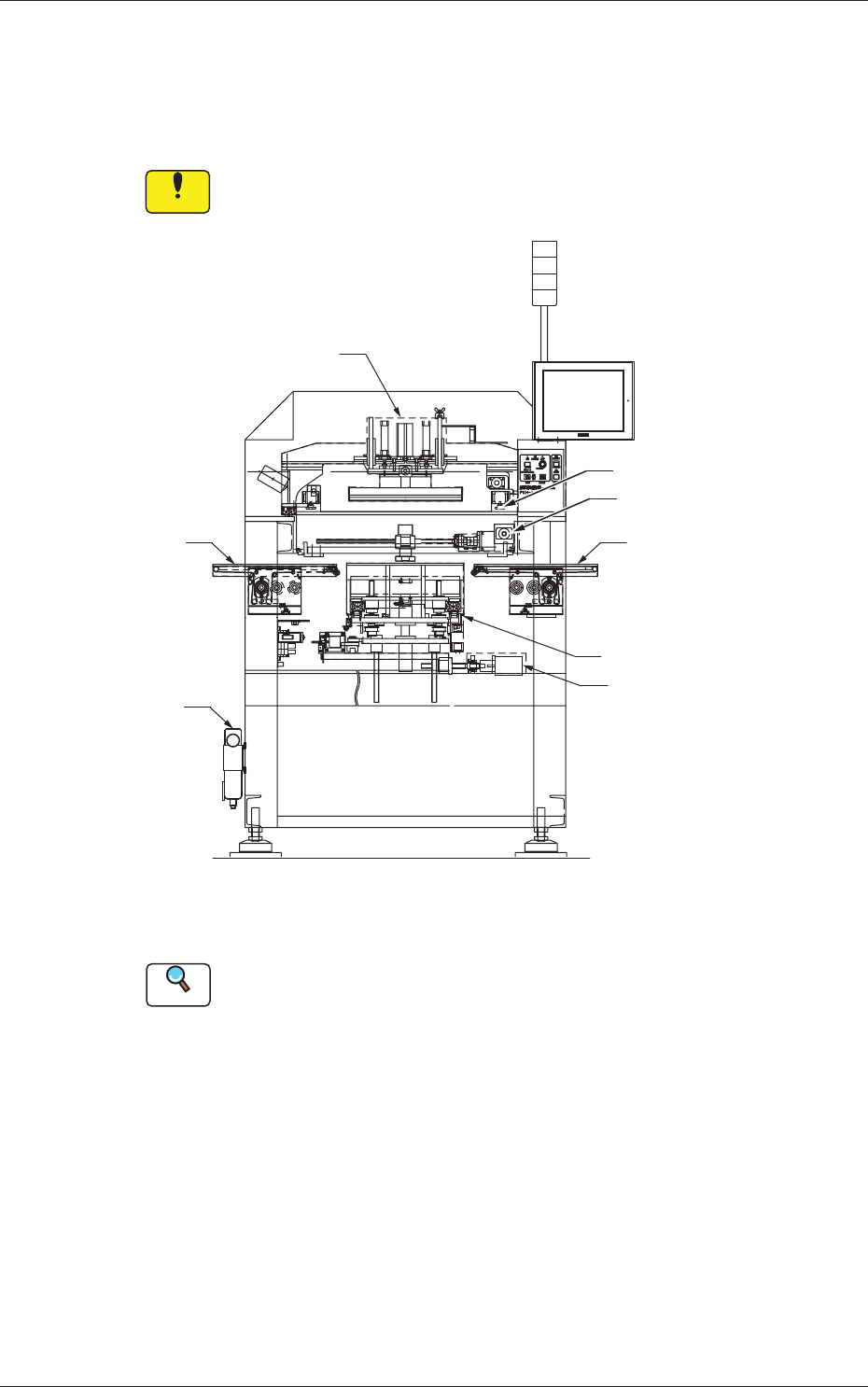

3.1 整体图
Notice
包括卸下装置机盖的操作。
结束维护保养后，请安装机盖。
Fig.4A3
Reference
(a) 各部详细的维护保养部位以及维护保养方法请参照“3.3”以后
的章节。
(b) 关于选项，请参照各特殊规格的使用说明书进行维护保养。
0703-001
刮板头部
丝网架部
线路板识别部
R传送带部
(搬出传送带部)
线路板吸盘部
工作台部
L传送带部
(供给传送带部)
装置正面
气源
1-13

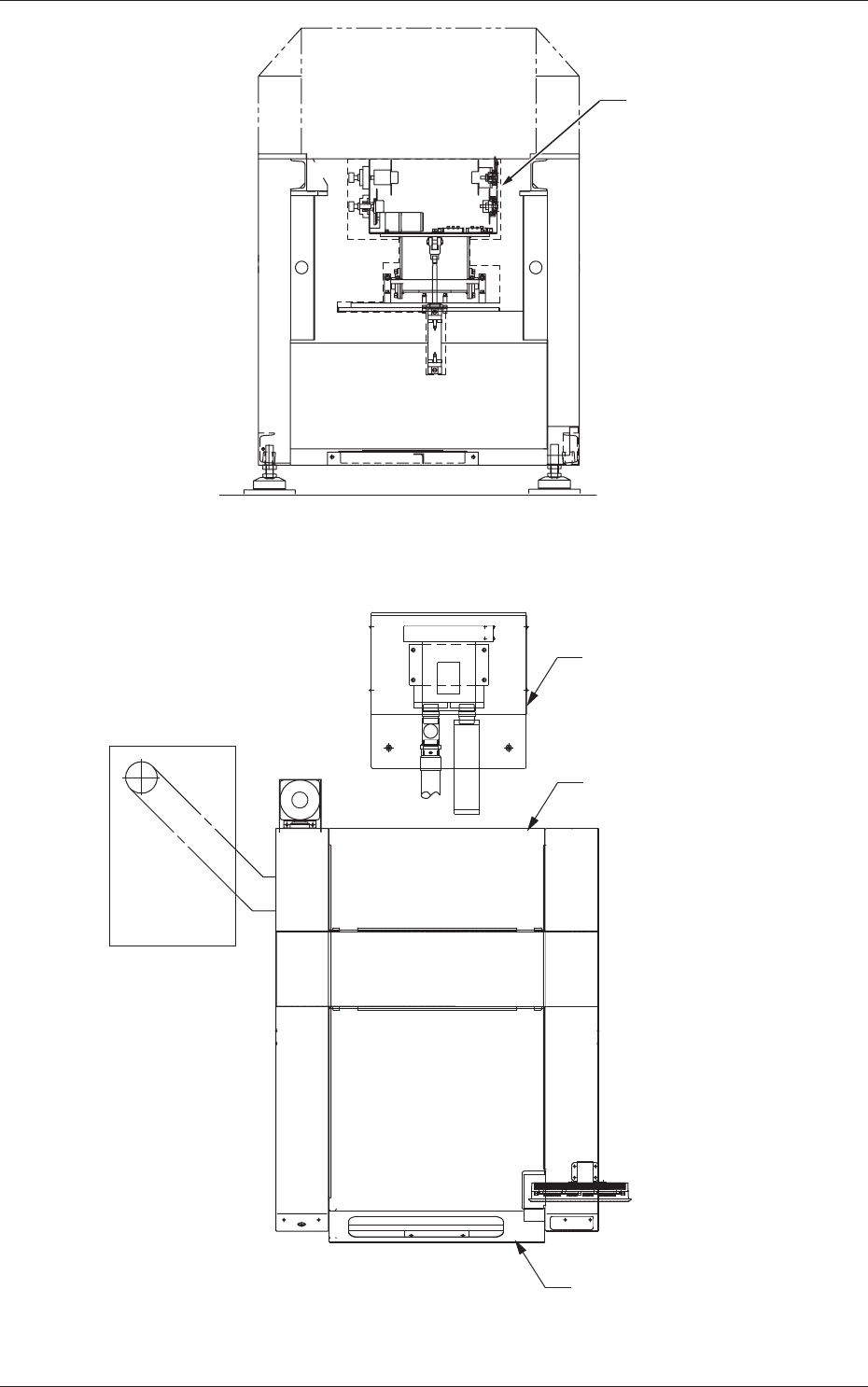

3.1 整体图
Fig.4A4
Fig.4A5
0703-001
清洁部
装置背面
吹气单元(真空源)
装置上面
开闭门部(背面)
开闭门部(正面)
